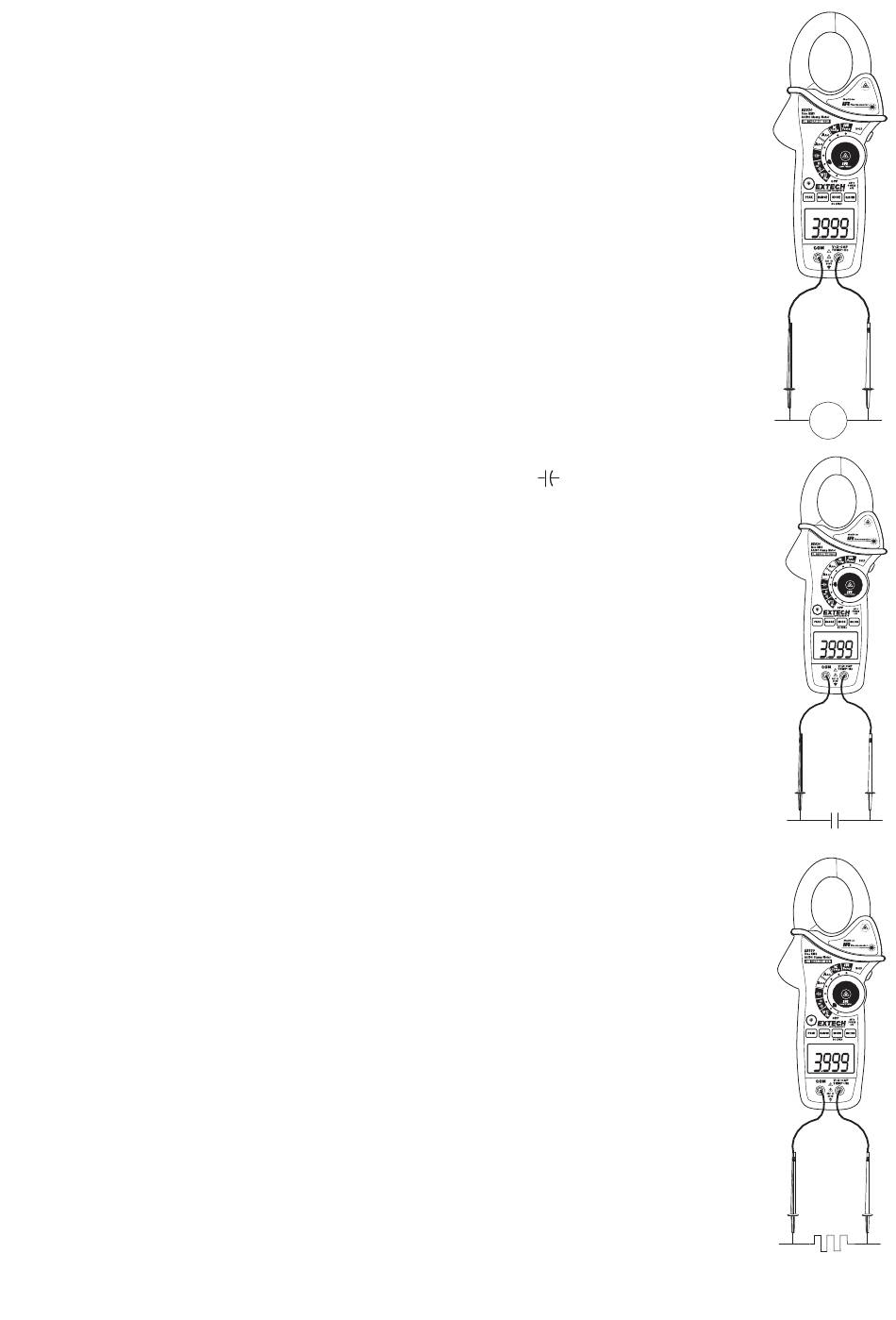

Mesures de la résistance
Remarque : Coupez l'alimentation avant de procéder aux mesures de résistance
1.
Insérez le fil d'essai noir dans la borne négative COM et le fil d'essai rouge
dans la borne positive Ω.
Positionnez le commutateur de fonctions sur .
2.
3.
Placez les pointes de la sonde d'essai sur le circuit ou sur le composant en
cours de test.
4.
Lisez la résistance sur l'écran LCD.
Mesures de la capacité
AVERTISSEMENT : Pour éviter les chocs électriques, déchargez le condensateur
en cours de test avant de procéder aux mesures. Si « dISC »
s'affiche sur l'écran, retirez et déchargez le condensateur.
1.
Positionnez le commutateur de fonctions sur capacité
2.
Insérez le fiche banane du fils d'essai noir dans la prise négative COM et la
fiche banane du fils d'essai rouge dans la prise positive CAP.
3.
Appuyez sur MODE pour éliminer toute capacité parasite.
4.
Placez les pointes de la sonde d'essai sur la pièce en cours de test.
5.
Lisez la valeur de la capacité affichée sur l'écran.
6.
L'écran indique le point décimal et la valeur appropriés.
Remarque : Dans le cas de valeurs élevées de mesures de capacité, plusieurs
minutes peuvent s'écouler avant que la lecture finale ne se stabilise.
Mesures de la fréquence
1.
Positionnez le commutateur de fonctions sur V Hz.
2.
Appuyez sur la touche MODE et maintenez-la enfoncée pour sélectionner la
fonction de fréquence (Hz). « k Hz » s'affiche à l'écran.
3.
Insérez la fiche banane du fils d'essai noir dans la prise négative COM et la
fiche banane du fils d'essai rouge dans la prise positive Hz.
4.
Placez les pointes de la sonde d'essai sur la pièce en cours de test.
5.
Lisez la valeur de la fréquence sur l'écran.
6.
L'écran indique le point décimal et la valeur appropriés.
7.
Appuyez et maintenez la touche MODE enfoncée de nouveau pour retourner
au mode de tension
.
6
Ù
CAP
Hz
EX845-EU-FR v2.6 11/13
