Pose des canalisations

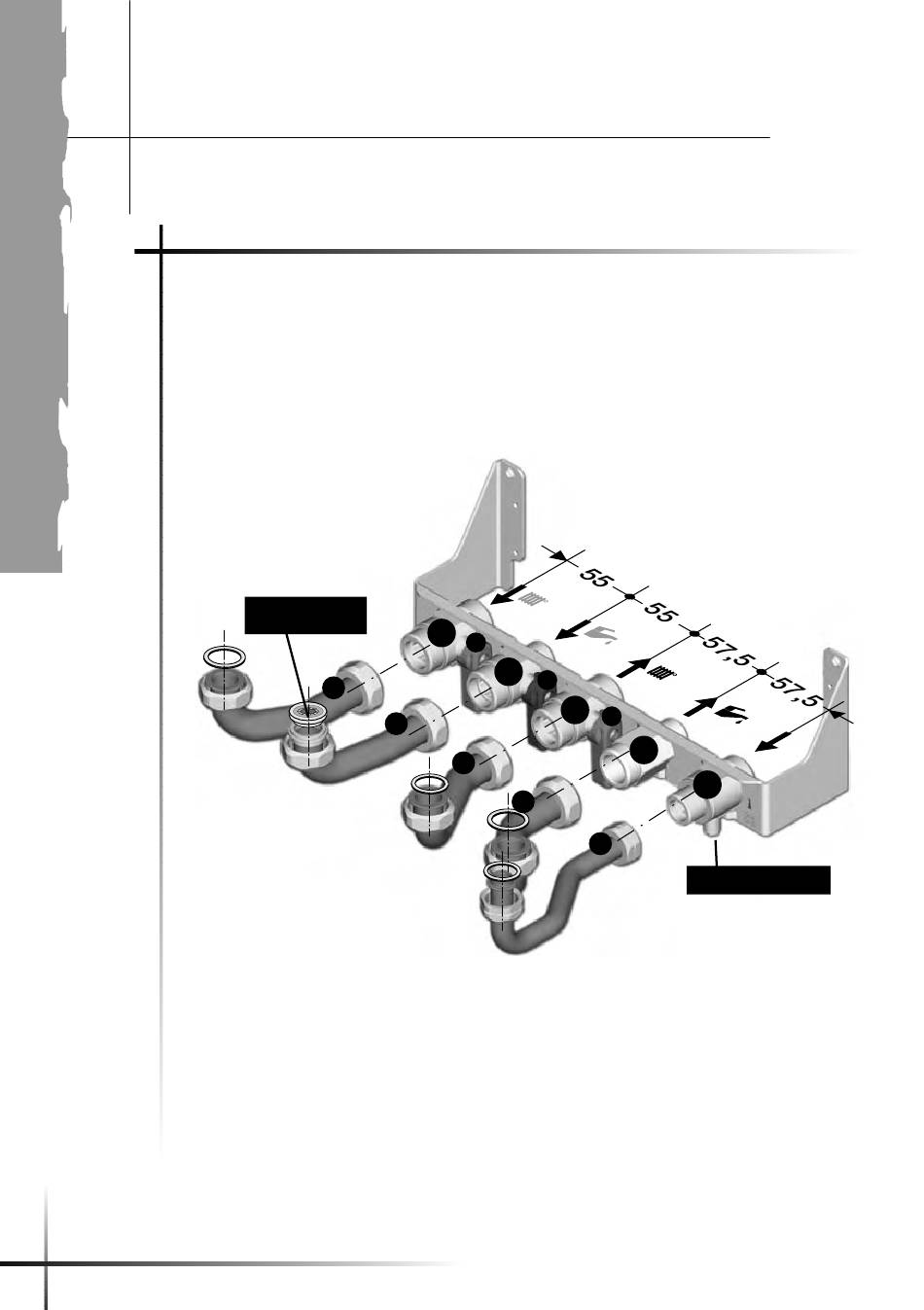

La plaque de raccordement est équipée de :
A - retour chauffage avec manette d'isolement (t).
B - arrivée eau froide avec manette d'isolement (u).
C - départ chauffage avec manette d'isolement (v).
D - départ eau chaude sanitaire.
E - arrivée gaz avec prise de pression.
Les tubulures 1, 2, 3, 4 et 5 fournies avec la chaudière permettent le raccordement de la
chaudière à la plaque de raccordement.
Les numéros correspondant à chaque tubulure sont inscrits sur la plaque de
raccordement.
22
Limiteur de débit
8 l/min.
1
2
A
t
B
u
C
v
3
4
5
D
E
Prise de pression
