Particularités:

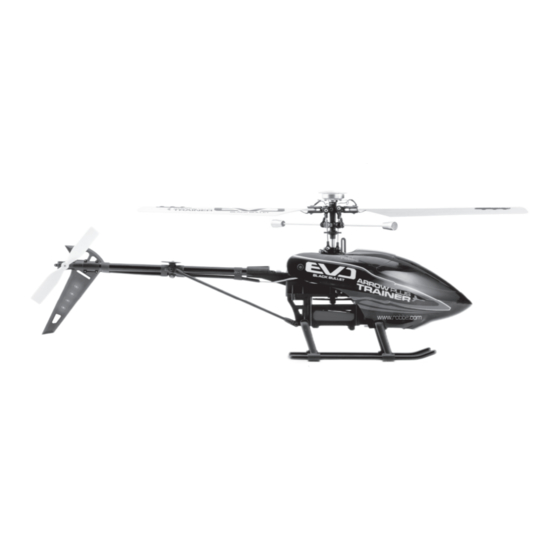

• Version du modèle Arrow Plus Trainer EVO optiquement et techniquement
améliorée
• Pales du rotor principal et empennages munis de diodes
• Équipé d'un ensemble de radiocommande informatique haut de gamme
• Nombreux éléments métalliques anodisés noirs
Notice d'utilisation
ARROW PLUS TRAINER
Black Bullet RTF FTR
2,4 GHz
réf. S2538
Publicité
Table des Matières
Manuels Connexes pour ROBBE ARROW PLUS TRAINER Black Bullet RTF FTR
Sommaire des Matières pour ROBBE ARROW PLUS TRAINER Black Bullet RTF FTR
- Page 1 Notice d'utilisation Particularités: • Version du modèle Arrow Plus Trainer EVO optiquement et techniquement ARROW PLUS TRAINER améliorée • Pales du rotor principal et empennages munis de diodes Black Bullet RTF FTR • Équipé d'un ensemble de radiocommande informatique haut de gamme 2,4 GHz réf.
- Page 2 Notice de mise en œuvre ARROW PLUS TRAINER Black Bullet RTF FTR 2,4 GHz réf. S2538 FUTABA Transmitter Ready FUTABA Transmitter Ready, en abrégé FTR, désigne désormais des divers modèles sélectionnés de la gamme Nine Ea- gles. L'émetteur et le récepteur de ces modèles travaillent avec le code FUTABA S-FHSS et peuvent donc être pilotés avec des émetteurs FUTABA commutables sur le mode S-FHSS.
-
Page 3: Explication Des Termes Spécifiques
Notice de mise en œuvre ARROW PLUS TRAINER Black Bullet RTF FTR 2,4 GHz réf. S2538 Explication des termes spécifiques: Sommaire Page Explication de la terminologie spécifique / Table des matières Régime du moteur („gaz“): Avec les gaz on pilote Consignes de sécurité... - Page 4 Notice de mise en œuvre ARROW PLUS TRAINER Black Bullet RTF FTR 2,4 GHz réf. S2538 Ne jamais stationner dans le secteur dangereux d'éléments en Avant toute mise en œuvre, veuillez lire absolument et avec la plus grande attention les consignes de sécurité. Respectez impérative- rotation lorsqu’un accu d’entraînement est raccordé...
- Page 5 Notice de mise en œuvre ARROW PLUS TRAINER Black Bullet RTF FTR 2,4 GHz réf. S2538 Mise en œuvre du modèle Pendant la séance de pilotage, ne jamais „viser“ l’appareil avec l’antenne Attention, risque de blessures: de l’émetteur. C’est dans cette direction que le rayonnement de l’émetteur est le plus faible.
-
Page 6: Accessoires Recommandés
Notice de mise en œuvre ARROW PLUS TRAINER Black Bullet RTF FTR 2,4 GHz réf. S2538 Cher Client, Vous avez porté votre choix sur un hélicoptère assem- blé de notre maison. Nous vous en remercions. Le modèle est prêt à voler après quelques opérations de finition. - Page 7 Notice de mise en œuvre ARROW PLUS TRAINER Black Bullet RTF FTR 2,4 GHz réf. S2538 Mise au point de l'émetteur mode 1: Mise au point de l'émetteur mode 2 (mise au point initiale à la livraison): Trim de tangage Trim du régime...
- Page 8 Notice de mise en œuvre ARROW PLUS TRAINER Black Bullet RTF FTR 2,4 GHz réf. S2538 Mise au point de la fonction de commande „primaire“ et de Transformation de l'émetteur du ""mode 2 (gaz à gauche) la fonction de commande „étendue“...
-
Page 9: Chargement De L'accu D'alimentation Du Moteur
Notice de mise en œuvre ARROW PLUS TRAINER Black Bullet RTF FTR 2,4 GHz réf. S2538 Chargement de l’accu d’alimentation du moteur Consignes de sécurité pour les accus LiPo: • Ne plongez pas l'accu dans l'eau ou un liquide quelcon- que. Raccordez le chargeur au bloc • Ne pas chauffer les accus, les jeter au feu ou les installer d'alimentation secteur et plantez dans un four à... - Page 10 Notice de mise en œuvre ARROW PLUS TRAINER Black Bullet RTF FTR 2,4 GHz réf. S2538 Préparation de la séance de vol Mise en place des piles de l'éclairage Mettre l'émetteur en marche (fig. 1). À gauche sur l'écran appa- 1.
-
Page 11: Mises Au Point De L'émetteur En Mode
Notice de mise en œuvre ARROW PLUS TRAINER Black Bullet RTF FTR 2,4 GHz réf. S2538 Mises au point de l‘émetteur en mode 1 Mises au point de l‘émetteur en mode 2 Trim du régime: Trim du régime: Si le rotor se met à tourner sans qu'on déplace Si le rotor se met à... -
Page 12: Essai De Fonctionnement
Notice de mise en œuvre ARROW PLUS TRAINER Black Bullet RTF FTR 2,4 GHz réf. S2538 Nouvelle liaison de l'émetteur Cette procédure n'est indispensable qu'après le remplacement de composants individuels. Disposez le manche du régime et son trim dans la position la plus basse (moteur coupé). -
Page 13: Pilotage Du Modèle En Mode
Notice de mise en œuvre ARROW PLUS TRAINER Black Bullet RTF FTR 2,4 GHz réf. S2538 Pilotage du modèle en mode 1 Pilotage du modèle en mode 2 Décollage: Atterrir: Décollage: Atterrir: Rotation vers la gauche (lacet): Lacet (rotor arrière) vers la droite: Rotation vers la gauche (lacet): Lacet (rotor arrière) vers la droite:... -
Page 14: Le Servo De Gauche
Notice de mise en œuvre ARROW PLUS TRAINER Black Bullet RTF FTR 2,4 GHz réf. S2538 Asservissement du plateau cyclique Mode 1 = a Préparatifs avant le premier vol (vu dans le sens du vol) Mode 2 = Effectuer la première sortie de préférence dans une grande salle ne présentant aucun... -
Page 15: Remarques Importantes
Notice de mise en œuvre ARROW PLUS TRAINER Black Bullet RTF FTR 2,4 GHz réf. S2538 Remarques importantes Les premiers vols Démarrer: pour décoller, augmentez lentement et régulièrement Avec le modèle mis au point, il est dès lors possible de s'entraîner à... - Page 16 Notice de mise en œuvre ARROW PLUS TRAINER Black Bullet RTF FTR 2,4 GHz réf. S2538 S2538001 S2538002 S2538003 S2538004 S2538005 S2538006 S2538007 S2538008 S2538009 S2538010 S2538011 NE252703 NE252705 NE252603 NE250437 NE252608 NE252609 NE250412 NE251202 NE250410 NE250416 NE250420 NE250421 NE252606...
- Page 17 Notice de mise en œuvre ARROW PLUS TRAINER Black Bullet RTF FTR 2,4 GHz réf. S2538 Liste des pièces de rechange Black Bullet RTF FTR Réf. Désignation S2538001 Verrière de cabine S2538002 Pales du rotor principal S2538003 Atterrisseur S2538004 Plateau cyclique en métal...
- Page 18 Notice de mise en œuvre ARROW PLUS TRAINER Black Bullet RTF FTR 2,4 GHz réf. S2538...
- Page 19 Notice de mise en œuvre ARROW PLUS TRAINER Black Bullet RTF FTR 2,4 GHz réf. S2538 Par la présente, la société robbe Modellsport GmbH & Co. KG déclare que cet appareil est conforme avec les exigences fondamentales et les autres prescriptions de la directive CE correspondante. Vous trouverez l'original de la déclaration de conformité...
- Page 20 Modellsport Sàrl participative Giessen / HRB 5793 · Gérant : E. Dörr Sous réserve d'erreurs et de modifi cations techniques Copyright robbe-Modellsport 2013 La copie et la reproduction, même partielles, sont soumises à l'autorisation écrite de la Sté robbe-Modellsport GmbH & Co.KG...
