Montage sur panneau
Fixez le module sur le panneau à l'aide de deux vis par module. Utilisez des vis à
tête cylindrique M4 ou n° 8. Tous les modules doivent être fixés au moyen de vis.

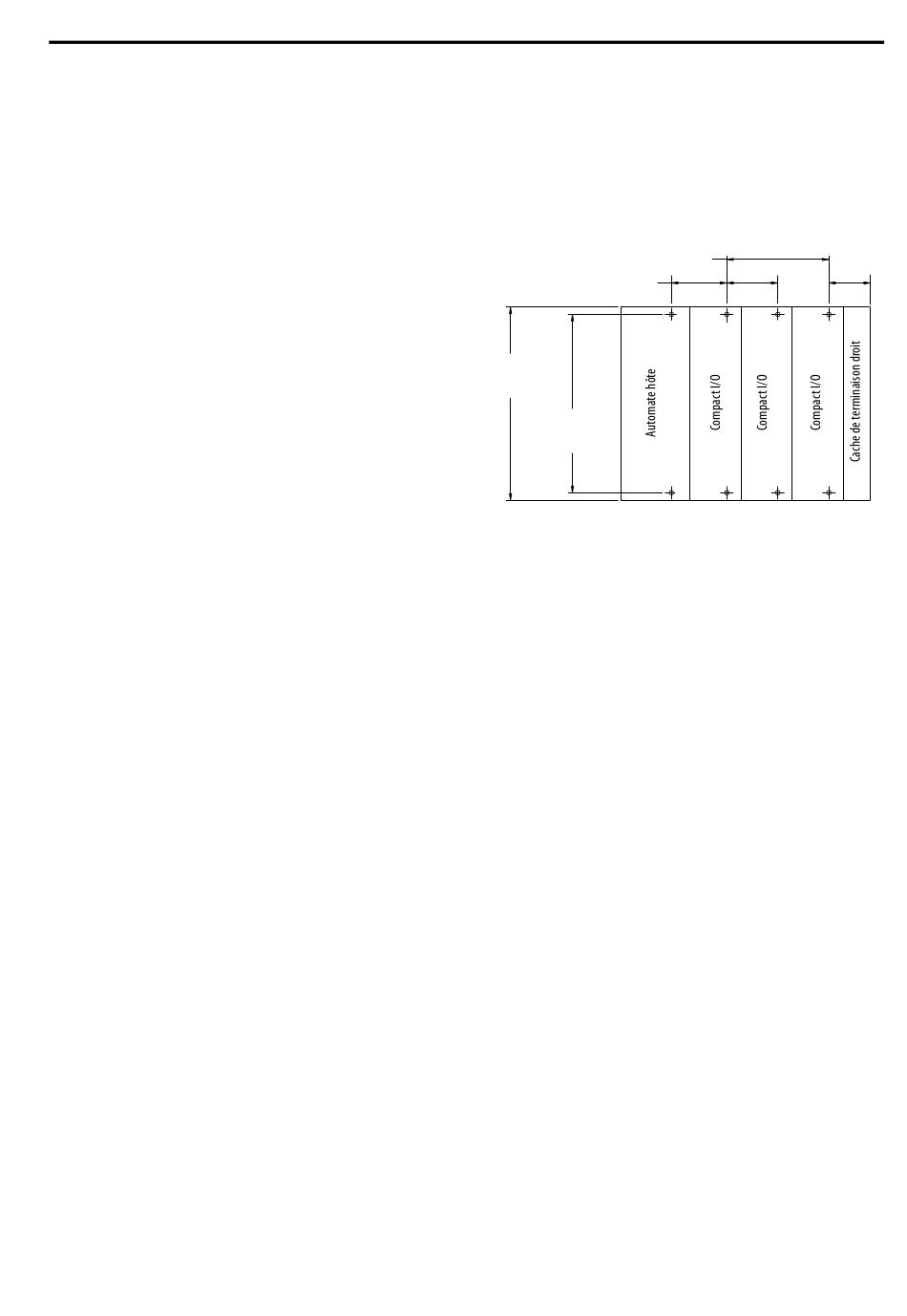

Montage sur panneau à l'aide du gabarit dimensionnel
Pour plus de 2 modules : (nombre de modules-1) X 35 mm (1,38 in.).
Reportez-vous à la documentation de l'automate hôte pour cette cote.
REMARQUE : toutes les cotes sont mm (pouces).
Tolérance pour l' e spacement des trous : ±0,04 mm
(0,016 in.).
Procédure de montage sur panneau à l'aide d'un module utilisé comme gabarit
Cette procédure vous permet d'utiliser un assemblage de modules comme gabarit
pour le perçage des trous sur le panneau. Si vous possédez un équipement de
montage sur panneau sophistiqué, vous pouvez utiliser le gabarit fourni page 34.
En raison de la tolérance des trous de fixation du module, il est important de
respecter la procédure suivante :
1. Sur un plan de travail propre, assemblez trois modules au maximum.
2. À l'aide du gabarit constitué par les modules assemblés, marquez avec soin
le centre de tous les trous de fixation des modules sur le panneau.
3. Reposez les modules assemblés, ainsi que tous les autres modules déjà
montés, sur le plan de travail propre.
4. Percez et taraudez les trous destinés à recevoir les vis de fixation
recommandées (M4 ou N° 8).
5. Replacez les modules sur le panneau et vérifiez le bon alignement des trous.
6. Fixez les modules sur le panneau à l'aide des vis de fixation.
CONSEIL
7. Répétez les étapes 1 à 6 pour l'ensemble des modules restants.
Publication Rockwell Automation 1769-UM005B-FR-P – Mars 2012
132
(5.197)
122.6±0.2
(4.826±0.008)
Si d'autres modules doivent être installés, ne montez que
le dernier module de ce groupe et laissez les autres de
côté. Ceci réduira les temps de dépose/remontage lors
du perçage et du taraudage des trous de fixation pour le
groupe suivant.
28.5
35
(1.12)
(1.38)
