PLUS300 EXPERT

SYSTEME DE MONITORAGE/SUPERVISION - MONITORING/SUPERVISION SYSTEM

7.1
Pour raccorder le PLUS300EXPERT au système de
monitorage et de supervision TeleNET exécuter les
passages suivants:
1. Attribuer une adresse de réseau univoque en
utilisant la variable de 2ème niveau Ad.
2. S'assurer que les ponts J1, J2, J3 sur la carte
RECORDER PLUS sont bien pontés entre 1 et 2
(configuration d'usine).
3. Les bornes de la connexion TeleNET sont la
6=RS-485(A) et la 7=RS-485(B) sur la carte
RECORDER PLUS. Nous conseillons, comme
parcours des câbles pour ces connexions, de
placer le cordon de connexion existant entre la
carte électronique et le fond du tableau.
4. Respecter l'identification (A) e (B) de la ligne RS-
485 en se souvenant que sur l'interface
TWRS485 la borne 3 = (A) et 4=(B).
5. Ne pas faire de connexions à étoile sur la ligne
RS485.
Ci-dessous reporté le
PLUS300 EXPERT DL dans un réseau TeleNET.
MANUEL D'UTILISATION ET DE MAINTENANCE
Page 40
USE AND MAINTENANCE MANUAL
TELENET – TELENET
raccordement typique d'un
To connect the PLUS300EXPERT to the TeleNET
monitoring and supervision system proceed as follows:
1. Assign a unique network address by means of
Level 2 variable Ad.
2. Make sure that jumpers J1, J2, J3 on the
RECORDER PLUS card are bridged between 1
and 2 (factory setting).
3. The
TeleNET
6=RS-485(A) and
RECORDER PLUS card. It's suggested to put
that wirings beside the connection cables from
electronic card and bottom of the box
4. Observe identification (A) and (B) of the RS-485
line; remember that on the TWRS485 interface
terminal 3 = (A) and 4=(B).
5. Do not make star connections on the RS485 line.

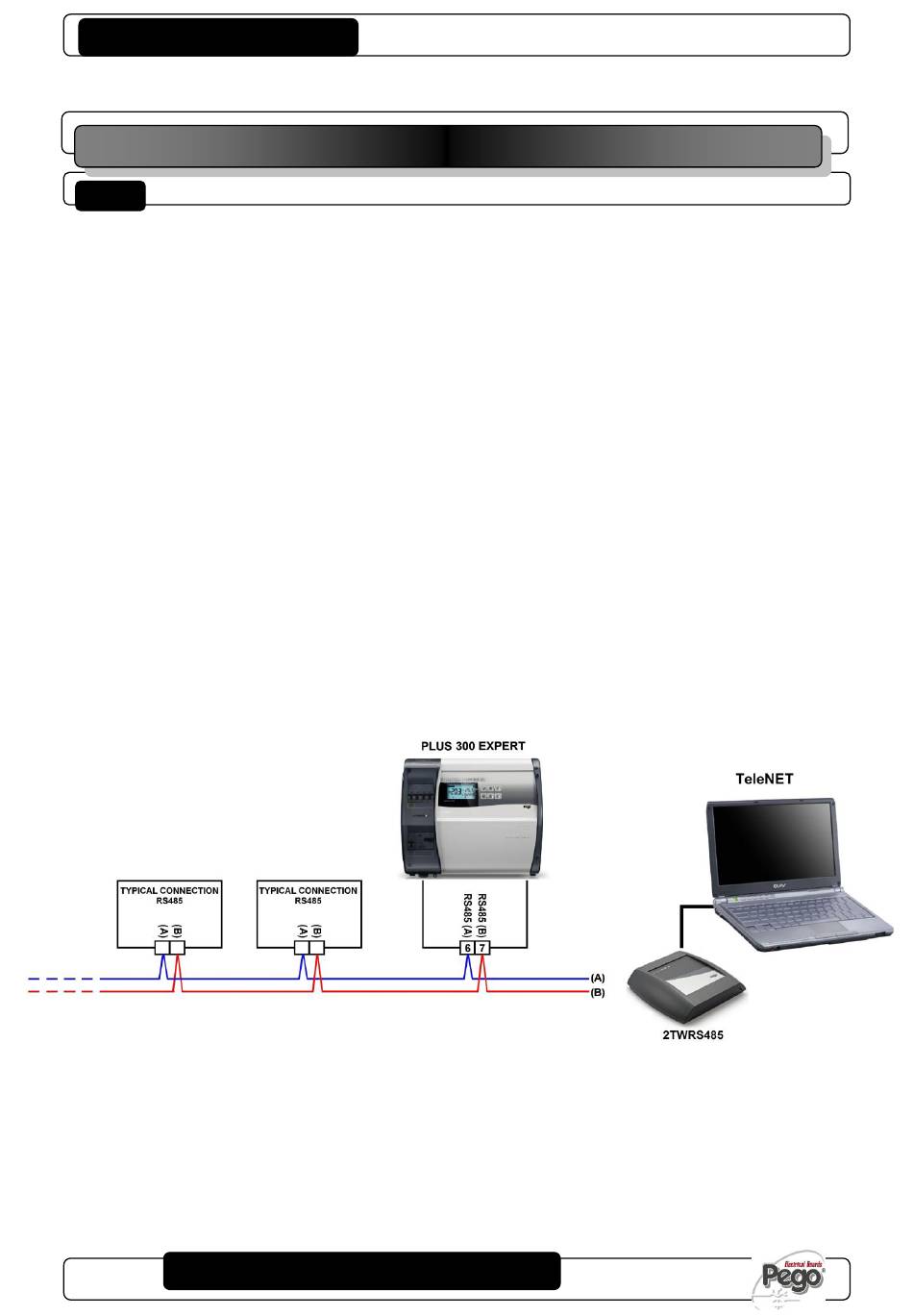

The standard connection of a PLUS300EXPERT on a
TeleNET network is illustrated below.
Rév. 01-16
7 - TeleNET
connection terminals are
7=RS-485(B) on the
