Programmation de la batterie
Départ paramètres param. manuel param. batterie
Le menu Param. Batterie comprend tous les paramètres relatifs à la batterie.
Voici la liste des paramètres de programmation de la batterie.
V nominale: tension nominale de la batterie.
Lorsqu'une valeur de Vnominale est introduite, les seuils de protections de sous-tension
et de surtension sont automatiquement mis à 80% et à 120% de Vnominale. La valeur de
ces seuils peut être modifiée manuellement, si nécessaire.
Rapport TP : rapport du transformateur de tension externe. (pour la mesure en tension)
Exemples : pour un transformateur 15kV/100V, rapport TP = 150.
Cette fonction permet au RVT de contrôler une batterie de condensateurs moyenne
tension. Un transformateur de tension adéquat devra être connecté aux terminaux de
mesures du RVT. Le RVT affichera les mesures en moyenne tension.
Q gradin 1Ph : le plus petit gradin pour les condensateurs monophasés (phase-neutre)
qui sont utilisés pour la correction du facteur de puissance d'une phase individuelle dans
un réseau non-équilibré.
Q gradin 3ph: le plus petit gradin pour les condensateurs triphasés dans un réseau
équilibré.
Pour les deux programmations ci-dessous,
a) Après la mise en service automatique, cette valeur sera programmée en fonction du
plus petit gradin dans la batterie.
b) Pour la mise en service Guidée (voir 4.2.2.2), cette valeur doit être programmée
manuellement.
Par exemple, dans une batterie qui a à la fois une correction du facteur de puissance
monophasée (3 gradins) et triphasée (3 gradins):
Séquence monophasée*: 1 ( 5kvar) 2 (10kvar) 2 (10kvar) Q gradin 1ph = 5 kvar
Séquence triphasée: 1 (10kvar) 2 (20kvar) 2 (20kvar) Q gradin 3ph = 10 kvar
Ou,
Séquence triphasée: 2 (15kvar) 4 (30kvar) 5 (37.5kvar) Q gradin = 7.5 kvar

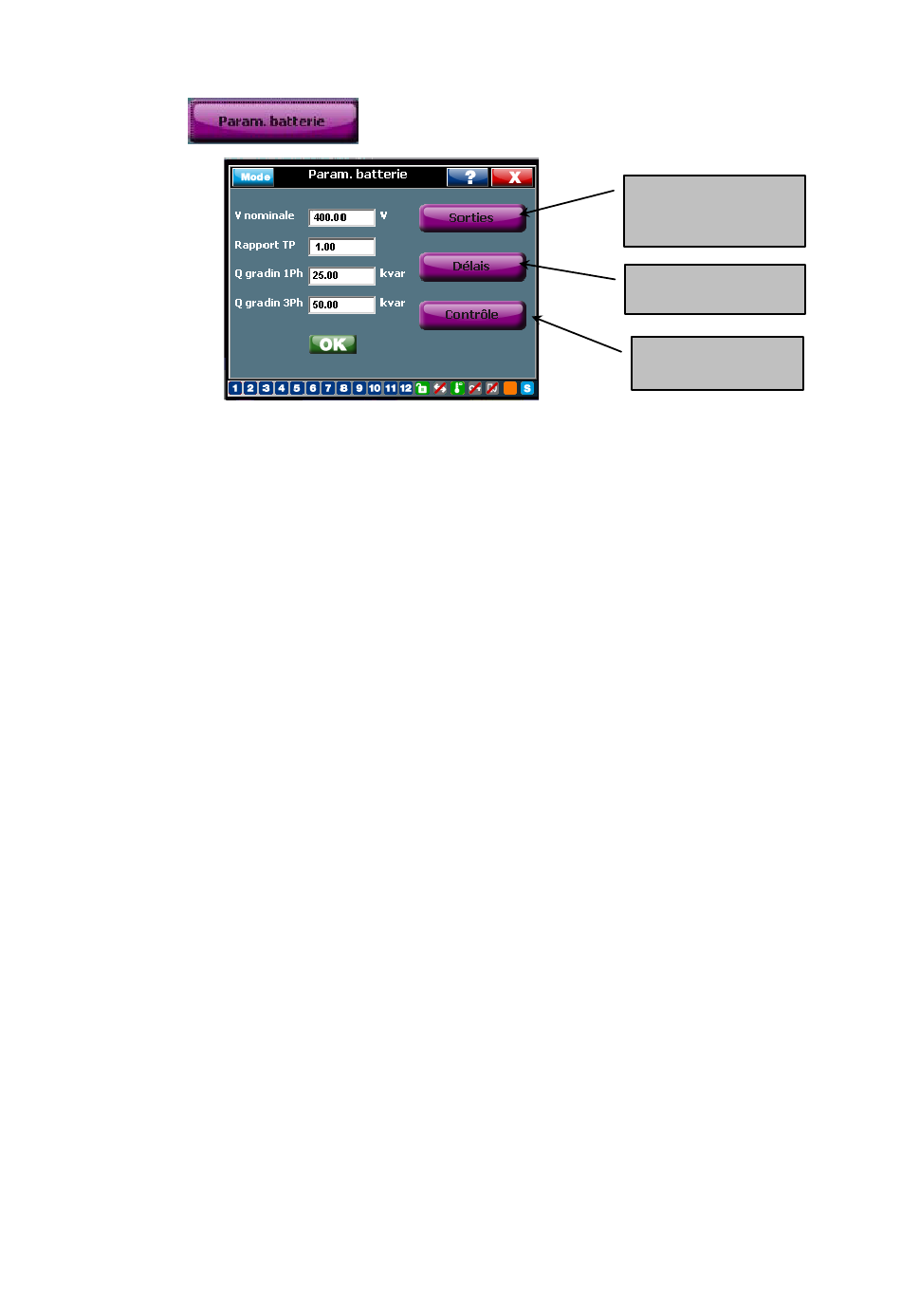

Figure 27: Programmation de la batterie
si aucun transformateur de tension n'est utilisé, rapport TP = 1.
