Installation du système de commande

Le système de commande est conçu pour être installé de façon verticale sur une surface plane, les câbles pointant vers le bas. Puisque le boîtier agit également

comme dissipateur thermique (disperse la chaleur produite à l'intérieur du boîtier), il est important que rien n'obstrue les quatre côtés du boîtier du système de

commande. N'installez pas le système de commande à l'intérieur d'un panneau ou d'un endroit fermé hermétiquement. Si le cordon d'alimentation ou le cordon

de la lampe est endommagé, il doit être remplacé par le fabricant, un agent de service autorisé ou une personne possédant des qualifications semblables afin

d'éviter tout danger.

Après avoir vérifié que les câbles du système de commande peuvent atteindre leurs destinations, fixez le système de commande sur la surface désignée. Utilisez

de la quincaillerie de fixation adéquate pour le poids et les dimensions de l'appareil. Les supports de fixation de l'appareil requièrent un total de 6 boulons de

fixation pour installer le système de commande au mur.

Installation de la tuyauterie du système HydroRite

Notez que le système HydroRite imposera une perte de charge additionnelle au système de circulation de la piscine. En ce sens, Hayward recommande que le

système HydroRite soit installé de sorte (voir le diagramme de la page 3) qu'il puisse être évité ("bypassed") lorsque des conditions de haut débit d'eau sont

présentes. À titre d'exemple, ces conditions de haut débit d'eau sont remplies lorsque les jets d'un spa sont activés, lorsqu'on utilise un nettoyeur à

pression dans la piscine ou quand un objet d'eau (chute, laminaire, etc.) est en fonction. Dans ces situations de haut débit d'eau, une valve et un actuateur

(inclus avec le produit) peuvent être utilisés pour dévier la circulation hors du système HydroRite pour éviter d'ajouter à la perte de charge du système

hydraulique. Soyez conscient que le système HydroRite ne désinfectera pas l'eau lorsque le mode de déviation est activé.

Quand elle est utilisée avec un système d'automatisation comme les systèmes OmniLogic ou ProLogic de Hayward, la combinaison valve/actuateur peut être

incluse dans un thème ou un groupe afin d'activer automatiquement la déviation lorsque des conditions de haut débit d'eau sont nécessaires. Notez que les

débits d'eau moins élevés sont toujours les plus appropriés pour les économies d'énergie et la qualité de la filtration.

Quand le système HydroRite est installé sous la ligne d'eau de la piscine, des valves trois-voies à l'entrée et à la sortie de l'unité sont obligatoires. Ne pas

installer ces valves lorsqu'au moins une partie du système se trouve sous la ligne d'eau

de la piscine empêchera un drainage adéquat de l'unité, ce qui pourrait mener à au bris

de celle-ci advenant que de l'eau non drainée soit soumise au gel.

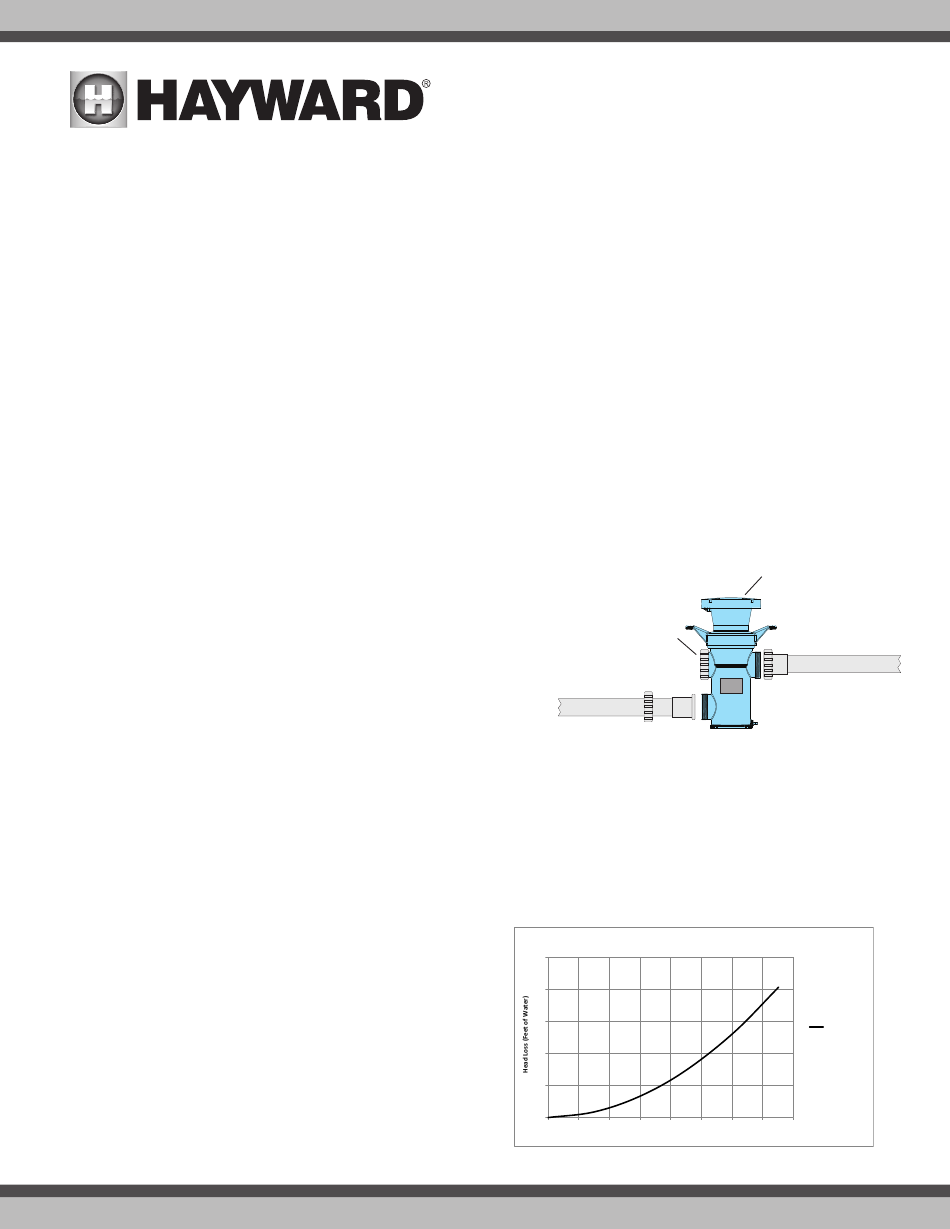

Installation du contenant

Après avoir déterminé l'endroit où sera installé le contenant, fixez le contenant à une

base de béton ou de bois. La base de fixation de l'appareil est dotée de quatre trous de

fixation permettant de fixer l'appareil HydroRite en place à l'aide de quatre boulons de

6,4 mm (1/4 po). L'APPAREIL POURRAIT VIBRER ET FAIRE DU BRUIT LORSQUE L'EAU

CIRCULE DANS LE CONTENANT SI L'APPAREIL EST INSTALLÉ DE FAÇON INADÉQUATE.

Fixez l'appareil à l'aide de boulons et d'ancrages (non fournis) là où cela est nécessaire et

adéquat pour votre installation.

Installation de la tuyauterie du contenant

Le boîtier du contenant du système HydroRite est doté de raccords-unions et d'embouts. Dévissez les écrous des raccords-unions des ports d'entrée et de sortie

et prenez note de l'orientation des joints d'étanchéité orange lorsque vous enlevez les embouts. Vous aurez à replacer les joints d'étanchéité une fois que vous

aurez collé les embouts à la tuyauterie de la piscine.

Après avoir coupé le tuyau à la longueur désirée, faites glisser l'écrou sur le tuyau que vous venez de couper et collez l'embout gris au tuyau. Répétez l'opération

pour l'autre tuyau. Vissez ensuite les écrous sur le contenant et serrez-les à la main. NE SERREZ PAS TROP. SI VOUS SERREZ TROP, VOUS BRISEREZ LES

ÉCROUS DES RACCORDS-UNIONS. Pour éviter tout stress sur les raccordements au contenant, la tuyauterie doit être soutenue adéquatement et non seulement

soutenue par les raccords.

Installation du capteur de débit dans la tuyauterie

Le capteur de débit est un dispositif de sécurité qui assure que le système

HydroRite fonctionne uniquement lorsque de l'eau circule dans le contenant.

Le capteur de débit doit être installé dans la même section de tuyauterie

que le contenant. Une installation inadéquate du capteur de débit pourrait

endommager l'équipement de la piscine.

IMPORTANT : Il doit y avoir un tuyau droit d'au moins 30 cm (12 po) avant

(en amont) le capteur de débit.

IMPORTANT : Pour un bon fonctionnement, assurez-vous que la flèche sur le

capteur de débit pointe dans le sens de la circulation de l'eau.

Perte de charge
