Exemple 3.1.
Protection de
surintensité et de
défaut à la terre
d'une ligne dans un
réseau mis à la terre
à faible résistance.
26
I I
L1 L2
U6

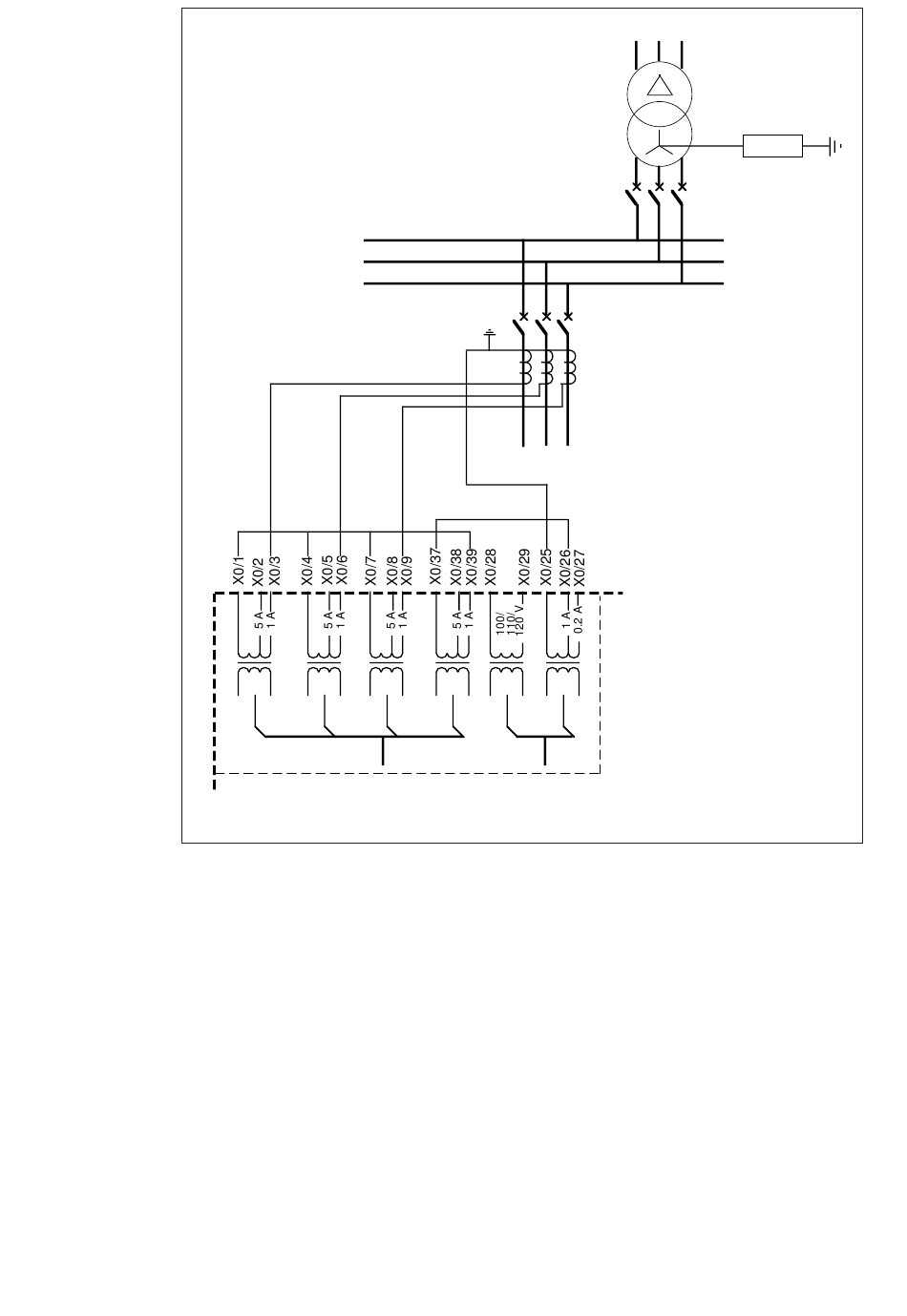

Fig. 12. Relais de protection de ligne SPAA 341 C utilisé pour protéger une ligne dans un réseau
mis à la terre par une résistance.
Dans l'exemple, la protection de surintensité et
la protection de mise à la terre sont basées sur le
fonctionnement à temps inverse. Ceci signifie
que le temps de fonctionnement est inverse-
ment proportionnel au courant.
La protection de mise à la terre a trois étages de
protection: un étage à temps inverse et un étage
à retard indépendant, assuré dans le module
SPCJ 4D28 et par un étage de mise à la terre
sensible fourni par le module SPCS 2D26. Le
temps de fonctionnement est long (10 à 15
secondes) ce qui signifie que le courant neutre
virtuel intervenant en cas de court-circuit n'en-
I I U
L3 0B 0
traîne pas de fonctionnement indésiré. L'étage
de courant neutre sensible n'est pas utilisé pour
initier le réenclenchement automatique.
Dans cet exemple, le module de relais de défaut
à la terre SPCS 2D26 est utilisé en tant que
protection non directionnelle. Dans une situa-
tion avec des courants de mise à la terre capacitifs
importants, la protection de mise à la terre
directionnelle est recommandée.
La même organisation de blocage que dans
l'exemple 1 peut être utilisée entre les différents
niveaux de protection.
