Module de relais
à réenclenchement
automatique
SPCT 5D54
Le module de relais à réenclenchement automa-
tique SPCT 5D54 permet différents types de
réenclenchements automatiques. Une séquence
de réenclenchement automatique est initiée soit
par le signal de démarrage soit par un signal de
déclenchement .
Dans cet exemple, deux réenclenchements auto-
matiques initiés par le démarrage de la protec-
tion sont mis en œuvre. Les réenclenchements
automatiques sont soumis à un retard de démar-
rage préréglé à partir du démarrage du module
de relais de protection. Le premier réenclenche-
ment automatique est temporisé uniquement
légèrement pour éviter des réenclenchements
automatiques non désirés. Le réenclenchement
1 est un réenclenchement automatique à grande
vitesse (temps de pause court), principalement
utilisé pour éteindre l'arc à l'endroit défectueux.
Avant que le second réenclenchement ne soit
initié, un retard de démarrage plus long est
utilisé pour tenter de brûler le défaut. Le temps
Défaut I / I
0
I>/I > démarrage
01
I>/I > déclenchement
01
Disjoncteur
Signal OUVERT
Signal FERME
Décl. á retard
indépendant alarme
Affichage et voyant
de fonctionnement

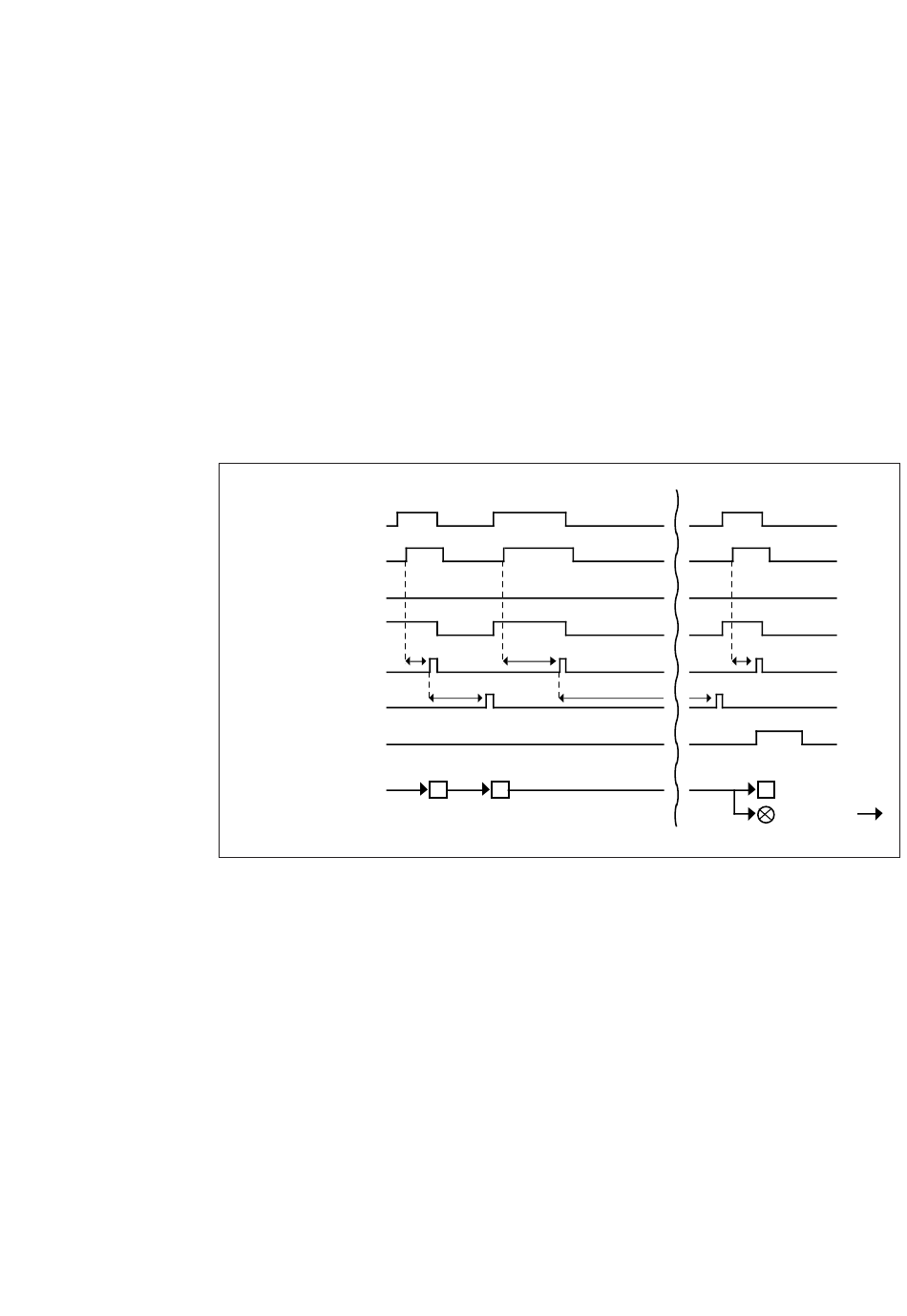

Fig. 7. Une séquence de réenclenchement automatique lorsque le réenclenchement automatique est
initiée par le signal de démarrage.
Les informations sur le statut du disjoncteur à
bobine de suppression d'arc peuvent être câblées
vers le relais en tant que données de contact puis,
par exemple, la commutation vers des réglages
secondaires est possible lorsque le statut change.
La matrice de relais de sortie librement pro-
grammable des modules du relais de protection
de ligne SPAA 341 C permet d'avoir des alarmes
de contact séparées pour la surintensité et pour
le défaut de terre.
de pause du réenclenchement 2 est long, c'est un
réenclenchement automatique lent qui en géné-
ral dure plusieurs minutes. Si le défaut persiste,
lorsque le réenclenchement 2 a été réalisé, le
déclenchement du disjoncteur final (6) suivra et
un signal d'alarme DEF.TRIP est reçu (voyant
rouge + alarmes de contact).
Le temps de fonctionnement du module de
relais de protection est supérieur aux temps de
démarrage du module à réenclenchement auto-
matique et au temps de déclenchement final.
Par conséquent, le module de relais fonctionne
en tant que secours du module à réenclenchement
automatique si le déclenchement mis en œuvre
par le module de réenclenchement automatique
échoue.
Une séquence de réenclenchement automati-
que peut également être initiée par le signal de
déclenchement d'un module de relais de protec-
tion, par exemple 3.1.
0,1 s 0,3 s
HSAR 0,3 s LSAR 120 s
1 2
Le contact de sortie CBCS peut être utilisé pour
la mise en œuvre de la fermeture de disjoncteur
à deux pôles. Si l'ouverture de disjoncteur à deux
pôles est nécessaire également, les contacts de
déclenchement TS2 et TS3 peuvent être utilisés
à cet effet. La commande de disjoncteur à un
pôle est utilisée dans l'exemple.
Lors du fonctionnement, la protection de dé-
faillance de disjoncteur (CBFP) déclenche le
disjoncteur de la ligne entrante. Le fonctionne-
ment de la protection de défaut de disjoncteur
est décrit dans la section "Protection de défaut
de disjoncteur".
0,2 s
6
Décl. á retard
indépendant
