ABB SPAA 341 C Manuel D'utilisation page 153

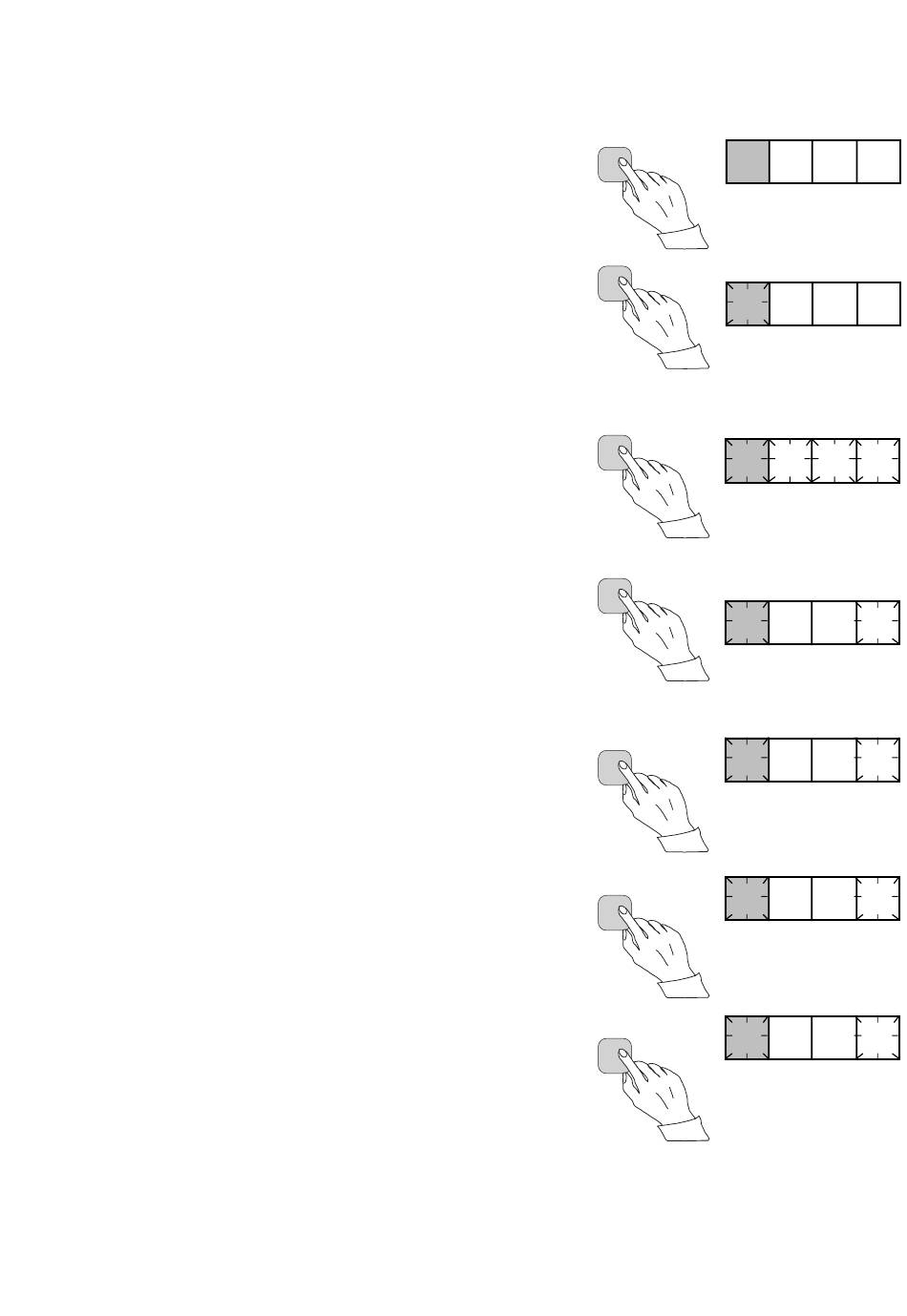

Exemple 2 Fonctionnement dans le mode réglage. Réglage
manuel pour le total de contrôle pour le groupe-
commutateurs SGF1 d'un module de relais. La
valeur initiale du total de contrôle est 000 et on
a)
Appuyer sur la touche STEP jusqu'à ce que la
DEL à côté du symbole SGF s'allume et que le
total de contrôle apparaisse sur l'afficheur.
b)
Appuyer sur la touche PROGRAM pendant
plus d'une seconde ensuite la relâcher pour
entrer dans le sous-menu et avoir le total de
contrôle du SGF1. L'affichage rouge présente
maintenant un chiffre 1 clignotant indiquant la
première position de sous-menu et les chiffres
verts indiquent le total de contrôle.
c)
Entrer dans le mode réglage en appuyant pen-
dant cinq secondes sur la touche PROGRAM
jusqu'à ce que l'afficheur commence à clignoter.
d)
Appuyer de nouveau sur la touche PROGRAM
pour avoir la première position du commuta-
teur. Le premier chiffre sur l'afficheur indique
maintenant le numéro du commutateur. La
position du commutateur est indiquée par le
chiffre à l'extrême droite.
e)
On peut maintenant régler la position du com-
mutateur sur 1 ou 0 par la touche STEP. Dans
cet exemple la position désirée est 1.
f)
Lorsque le commutateur numéro 1 se trouve sur
la position désirée, on appelle le commutateur
numéro 2 en appuyant pendant une seconde sur
la touche PROGRAM. Comme dans la section
e), on peut modifier la position du commuta-
teur en utilisant la touche STEP. Comme le
réglage désiré du SGF1/2 est 0 on le laisse sur
cette position.
g)
Comme dans le point f) on appelle le commuta-
teur SGF1/3 en appuyant pendant environ une
seconde sur la touche PROGRAM.
doit régler les commutateurs SGF1/1 et SGF1/3
sur la position 1. C'est-à-dire qu'au résultat final,
on doit avoir un le total de contrôle de 005.
