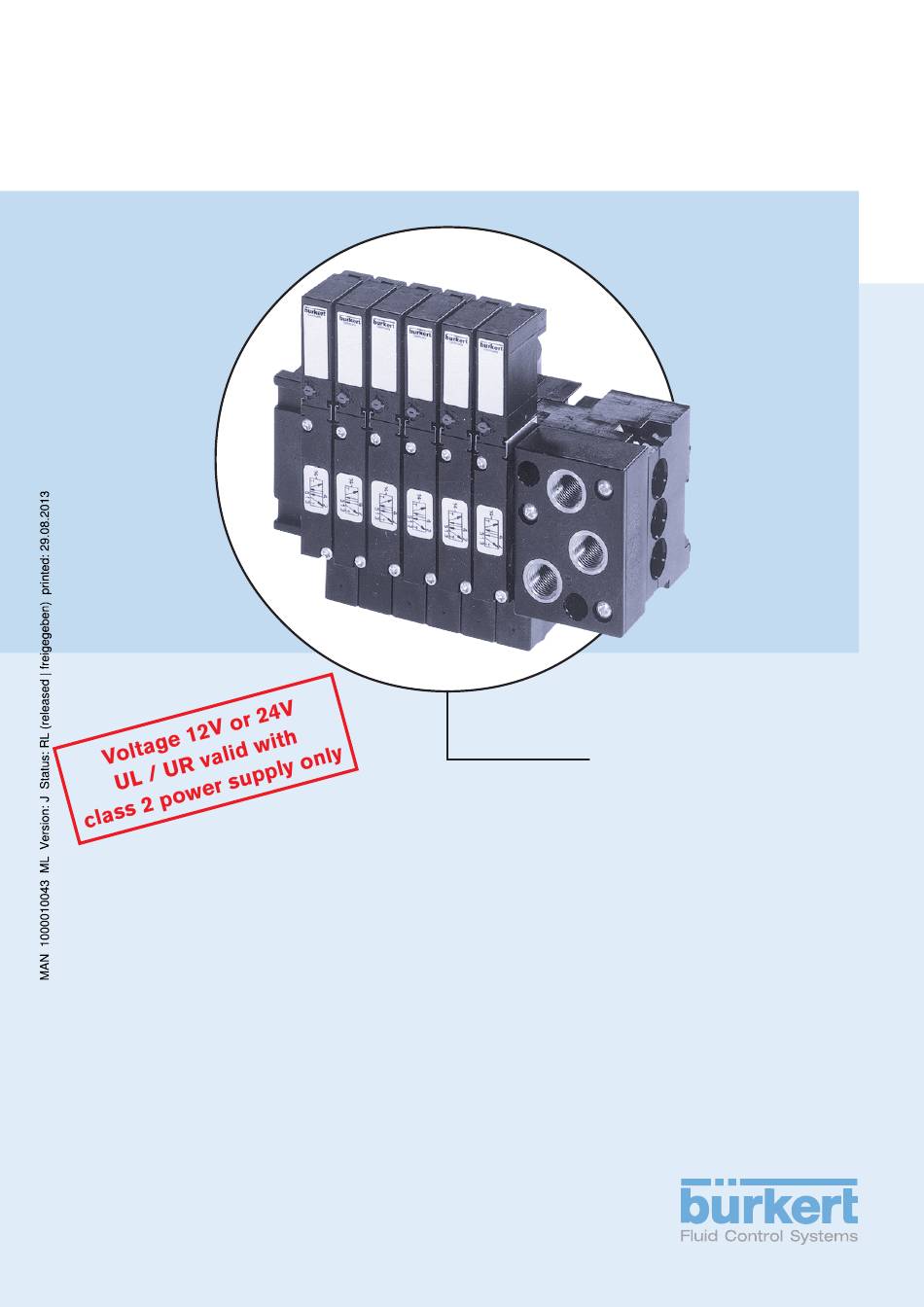

- Page 1 Operating Instructions Bedienungsanleitung Instructions de Service Type 6510 / 6511 Block Assemblies and Modular Pneumatic Basic Rails Type MP01, MP02 Mehrfachblöcke und modulare, pneumatische Grundschienen Type MP01, MP02 Blocs multiples et Profils pneumatiques modulaires Type MP01, MP02...
- Page 2 We reserve the right to make technical changes without notice. Technische Änderungen vorbehalten. Sous resérve de modification techniques. © 2000 Bürkert Werke GmbH & Co. KG Operating Instructions 0606/14_EU-ML_00803118...
- Page 3 Symbols ................................................. Safety notes ..............................................Warranty conditions ..........................................TECHNICAL DESCRIPTION ........................................ Valve Construction ........................................... Valve operations of the Type 6510/6511 valves ..........................Media ..................................................Electrical connections .......................................... Example of a block assembly ....................................INSTALLATION, INITIALISATION AND SERVICE ........................General Notes ............................................
-
Page 4: General Notes
ENERAL OTES GENERAL NOTES Symbols ................................................. Safety notes ..............................................Warranty conditions ..........................................6510/6511 - 3... -
Page 5: Safety Notes
Operating Instructions, as well as with the application conditions and additional data given in the Type 6510 and 6511 data sheets: • When planning the application of the device, and during its operation, observe the general technical rules! •... -
Page 6: Warranty Conditions
ATTENTION! The warranty covers only faultless condition of the Block Assemblies Type 6510, 6511 and Modular Pneumatic Basic Rails Type MP 01, MP 02. No liability will be accepted for consequent damage of any kind that max arise form failure or malfunctioning of the device. -
Page 7: Table Des Matières
ECHNICAL ESCRIPTION TECHNICAL DESCRIPTION Valve Construction ........................................... Valve operations of the Type 6510 / 6511 valves ..........................Media ..................................................Electrical connections .......................................... Example of a block assembly ....................................6510/6511 - 7... -
Page 8: Valve Construction
• Manual override for hand operation of the valve The valves require no maintenance, even for dry-air operation. NOTE Valve operations of the Type 6510 / 6511 valves 3/2 way valve: In de-energised position, Pressure Inlet 1 closed, Outlet Port 2 exhausted... -
Page 9: Electrical Connections
120° C NOTE Ensure a long service life for the pilot valve by using a 5µ filtration ATTENTION! Note the voltage used! With alternating current, always connect a rectifier into the circuit! 6510/6511 - 9... -
Page 10: Example Of A Block Assembly
ECHNICAL ESCRIPTION Example of a block assembly Connection Locking module, catch left Locking hook Base module - triple Supply channel Connection module, right Figure: Example of a block assembly 10 - 6510/6511... -
Page 11: Installation, Initialisation And Service
Type MP01 or MP02TB 2 ....................................Dismantling the module ........................................Other possible uses of the connecting module, - right-hand - ..................Mounting the valve block ....................................... Measures to be taken before putting into service ......................... Faults ..................................................6510/6511 - 11... -
Page 12: General Notes
Mount the complete valve block onto the wall or the standard rail. Connect the supply and working lines. Make the electrical connections to the pilot valves: in doing this, observe the values given on the rating plate! 12 - 6510/6511... -
Page 13: Dismantling The Module
Latch the lower clamp into the standard rail. Firmly tighten the screws on the clamp. DISMOUNTING Loosen the clamping screws (by about 4 revolutions). Remove the block upwards from the standard rail. Figure: Mounting the valve block 6510/6511 - 13... -
Page 14: Wall Mounting
Ensure that the max. operational conditions (see rating plate) will not be exceeded! Check that Ports 1, 3 and 5 are correctly connected according to the regulations. These connections must not be interchanged for any reason! When operating electrically, unlock the manual override! 14 - 6510/6511... -
Page 15: Faults
Leaking valve O-rings between the modules Check for leaks and for missing seals block missing or damaged; Missing or incorrectly Install the missing seals and replace damaged seals positioned flat seals between the valve and teh baseplate 6510/6511 - 15... - Page 16 ALLGEMEINE SICHERHEITSHINWEISE ..............................Darstellungsmittel ..........................................Sicherheitshinweise ..........................................Garantiebestimmungen ........................................TECHNISCHE BESCHREIBUNG ....................................Ventilaufbau ..............................................Wirkungsweise der Ventile Typ 6510 / 6511 ............................Medien .................................................. Elektrischer Anschluss ........................................Beispiel eines Mehrfachblocks ....................................MONTAGE, INBETRIEBNAHME UND WARTUNG ........................Allgemeine Hinweise ........................................... Aufbau von Mehrfachblöcken mit den modularen, pneumatischen Grundschienen Typ MP01 bzw.
-
Page 17: Allgemeine Hinweise
LLGEMEINE INWEISE ALLGEMEINE HINWEISE Darstellungsmittel ........................................... Sicherheitshinweise ..........................................Garantiebestimmungen ........................................6510/6511 - 19... -
Page 18: Darstellungsmittel
Sicherheitshinweise Bitte beachten Sie die Hinweise dieser Betriebsanleitung sowie die Einsatzbedingungen und zulässigen Daten gemäß Datenblättern Typ 6510 und Typ 6511, damit das Gerät einwandfrei funktioniert und lange einsatzfähig bleibt. • Halten Sie sich bei der Einsatzplanung und dem Betrieb des Gerätes an die allgemeinen Regeln der Technik! •... -
Page 19: Garantiebestimmungen
ACHTUNG Die Gewährleistung erstreckt sich nur auf die Fehlerfreiheit der Mehrfachblöcke Typ 6510 und Typ 6511 sowie die modularen, pneumatischen Grundschienen Typ MP01 und MP02. Es wird keine Haftung übernommen für Folgeschäden jeglicher Art, die durch Ausfall oder Fehlfunktion des Gerätes entstehen könnten. - Page 20 ECHNISCHE ESCHREIBUNG TECHNISCHE BESCHREIBUNG Ventilaufbau ..............................................Wirkungsweise der Ventile Typ 6510 / 6511 ............................Medien .................................................. Elektrischer Anschluss ........................................Beispiel eines Mehrfachblocks ....................................6510/6511 - 23...
-
Page 21: Technische Beschreibung
• beliebige Einbaulage, vorzugsweise mit Magnetsystem oben • Handbetätigung für manuelles Betätigen des Ventils HINWEIS Die Ventile arbeiten wartungsfrei, auch bei Trockenlauf. Wirkungsweise der Ventile Typ 6510 / 6511 3/2-Wege-Ventil in Ruhestellung Druckanschluss 1 gesperrt, Ausgang 2 entlüftet 3/2-Wege-Ventil in Ruhestellung Druckanschluss 1 mit Ausgang 2 verbunden 5/2-Wege-Ventil in Ruhestellung Druckanschluss 1 mit Ausgang 2 verbunden, Ausgang 4 entlüftet... -
Page 22: Elektrischer Anschluss
Einzelaufbau auf ca. + 105 °C im Block auf ca. + 120 °C Sorgen Sie durch 5µ-Filterung für eine lange Lebensdauer des Vorsteuerventils. HINWEIS ACHTUNG Beachten Sie die Spannung! Schalten Sie bei Wechselspannung unbedingt einen Gleichrichter vor! 6510/6511 - 25... -
Page 23: Beispiel Eines Mehrfachblocks
ECHNISCHE ESCHREIBUNG Beispiel eines Mehrfachblocks Anschlussmodul, links Rastnase Rastnase Grundmodul, 3-fach Versorgungskanäle Anschlussmodul, rechts Bild: Beispiel eines Mehrfachblocks 26 - 6510/6511... -
Page 24: Montage Inbetriebnahme Und Wartung
UND WARTUNG Allgemeine Hinweise .......................................... Aufbau von Mehrfachblöcken mit den modularen, pneumatischen Grundschienen Typ MP01 bzw. MP02 ................................. Demontage der Module ........................................Weitere Einsatzmöglichkeiten der Anschlussmodule, rechts ..................Befestigung des Ventilblocks ....................................Maßnahmen vor Inbetriebnahme ..................................Störungen ................................................. 6510/6511 - 27... -
Page 25: Allgemeine Hinweise
Befestigen Sie die Ventile mit je 2 Schrauben auf dem Grundmodul (Anzugsmoment 30 Ncm). Montieren Sie den kompletten Ventilblock auf der Wand oder auf der Normschiene. Schließen Sie Versorgungs- und Arbeitsleitungen an. Stellen Sie die elektrischen Anschlüsse zu den Vorsteuerventilen her; beachten Sie dabei die Werte auf dem Typenschild. 28 - 6510/6511... -
Page 26: Demontage Der Module
Rasten Sie die unteren Klemmstücke in die Normschiene ein. Ziehen Sie die Schrauben an den Klemmstücken fest. DEMONTAGE Lösen Sie die Klemmschrauben (ca. 4 Umdrehungen). Entnehmen Sie den Block nach oben von der Normschiene. Bild: Befestigung des Ventilblocks 6510/6511 - 29... -
Page 27: Wandmontage
Überprüfen Sie Anschlüsse, Spannung und Betriebsdruck! Beachten Sie, dass max. Betriebsdaten (siehe Typenschild) nicht überschritten werden! Überprüfen Sie die vorschriftsmäßige Belegung der Anschlüsse 1 und 3 bzw. 5, diese dürfen auf keinen Fall vertauscht werden! Entriegeln Sie bei elektrischem Betrieb die Handbetätigung! 30 - 6510/6511... -
Page 28: Störungen
Maßnahme keinen Erfolg bringt. Undichte Fehlende oder gequetschte Ermitteln Sie die Leckstelle oder fehlende Dichtungen Ventilblöcke O-Ringe zwischen den Modulen Fehlende oder falsch Setzen Sie fehlende Dichtungen ein oder erneuern Sie positionierte Flachdichtungen beschädigte Dichtungen. zwischen Ventil und Grundplatte 6510/6511 - 31... - Page 29 OMMAIRE Table de matieres Instructions de service Blocs multiples et profils pneumatiques modulaires Type 6510 / 6511 et Type MP01 / MP02 REMARQUES GENERALES ......................................Représentation ............................................Consignes générales de sécurité ..................................Clauses de garantie ..........................................DESCRIPTION TECHNIQUES ...................................... Construction de la vanne ......................................
-
Page 30: Remarques Generales
EMARQUES ENERALES REMARQUES GENERALES Représentation ............................................Consignes générales de sécurité ..................................Clauses de garantie ..........................................6510/6511 - 37... -
Page 31: Représentation
Consignes générales de sécurité Observez les indications de ces instructions de service ainsi que les conditions d’utilisation et les caractéristiques admissibles selon la fiche technique du type 6510 / 6511, afin que l’appareil fonctionne parfaitement et reste longtemps en état de fonctionnement: •... -
Page 32: Clauses De Garantie
Les prestations de garantie ne s’étendent qu’à l’absence de défaut de la bloc multiples et Profils pneumatiques modulaires Type MP01, MP 02. Nous déclions, par contre, toute responsabilité pour des dégâts consécutifs de toute nature susceptibles de survenir par suite de défaillance ou défaut de fonctionnement de l’appareil. 6510/6511 - 39... - Page 33 ESCRIPTION ECHNIQUES DESCRIPTON TECHNIQUES Construction de la vanne ......................................Fonctionnement des vannes du type 6510 / 6511 ........................Fluides .................................................. Raccordement électrique ......................................Exemple d’ un bloc multiple ....................................... 6510/6511 - 41...
-
Page 34: Description Techniques
• Actionnement manuel de la vanne REMARQUE Les vannes travaillent sans exiger d’entretien, même en marche à sec. Fonctionnement des vannes du type 6510 / 6511 Vanne à 3/2 voies en position de repos, raccord de pression 1 bloqué, sortie 2 à l’air libre Vanne à... -
Page 35: Raccordement Électrique
à env. + 120 °C Assurez par un filtrage à 5 µm une grande longévité de la vanne pilote! REMARQUE ATTENTION! Observez la tension; utilisez en cas de tension alternative absolument un redresseur en amont! 6510/6511 - 43... -
Page 36: Exemple D'un Bloc Multiple
Exemple d’ un bloc multiple Module de raccordement, à gauche Nez d’ emboîtement Crochet d’ emboîtement Module de base - triple - Canaux d’ alimentation Module de raccordement - á dtoite - Figure: Exemple d’ un bloc multiple 44 - 6510/6511... -
Page 37: Montage, Mise En Service Et Entretien
MP01 ou MP02 ......................................Démontage des modules ......................................Autres possibilités d’application du module de raccordement - à droite - ......................................Fixation du bloc de vannes ......................................Précautions à prendre avant la mise en service ..........................Dérangements ............................................6510/6511 - 45... -
Page 38: Montage De Blocs Multiples Avec Les Modules De Base Pneumatiques Mp01 Ou Mp02
(couple de serrage max. 30 Ncm, serrer en croisant). Monter le bloc de vannes complet sur la paroi ou le profil normalisé. Raccorder les conduites d’alimentation et de travail. Etablir les raccordements électriques aux vannes pilotes, en observant les valeurs sur la plaquette signalétique! 46 - 6510/6511... -
Page 39: Démontage Des Modules
Emboîter la pièce de serrage inférieure dans le profil normalisé. Serrer les vis sur les pièce de serrage. Démontage Dévisser les vis de serrage (env. 4 tours). Enlever le bloc du profil normalisé, vers le haut. Figure: Fixation du bloc de vannes 6510/6511 - 47... -
Page 40: Montage Mural
Veiller à ce que les données de service maximales (voir plaquette signalétique) ne soient pas dépassées! Vérifier le raccordement conforme aux prescriptions des raccords 1 et 3 resp. 5, qui ne doivent en aucun cas être permutés! En cas de fonctionnement électrique, déverrouiller l’actionnement manuel! 48 - 6510/6511... -
Page 41: Dérangements
Joints toriques absents ou Localiser la fuite ou les joints manquants. Ventilblöcke écrasés entre les modules; Joints plats absents ou mal Poser les joints manquants ou remplacer les joints positionnés entre vanne et endommagés. plaque de base. 6510/6511 - 49... - Page 42 Fax + 49 (0) 7940 - 10 91 448 E-mail: info@de.buerkert.com International Contact addresses can be found on the internet at: Die Kontaktadressen finden Sie im Internet unter: Les adresses se trouvent sur internet sous : www.burkert.com Bürkert Company Locations...
- Page 43 The smart choice of Fluid Control Systems www.buerkert.com...
