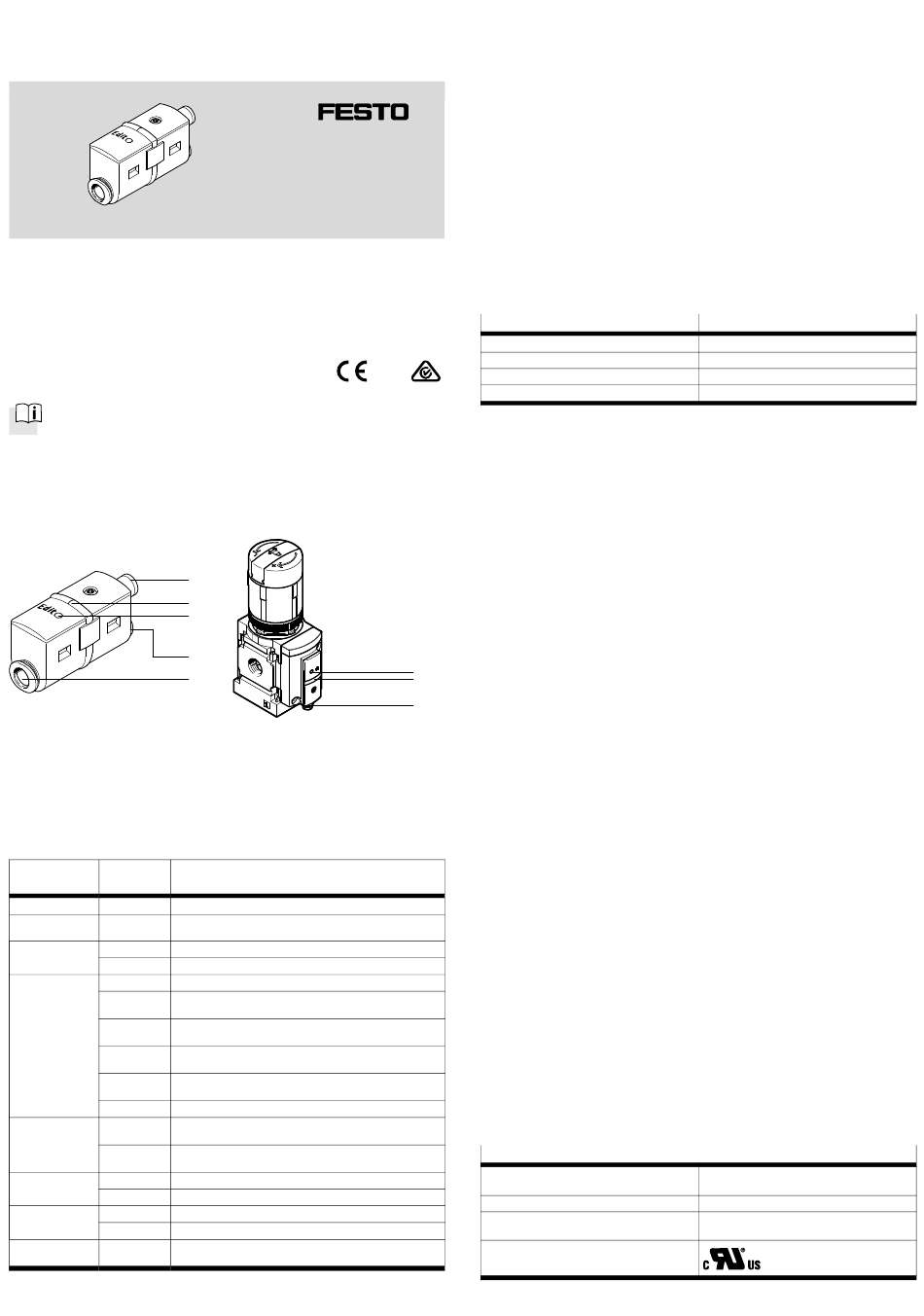

Festo SDE5 Notice D'utilisation

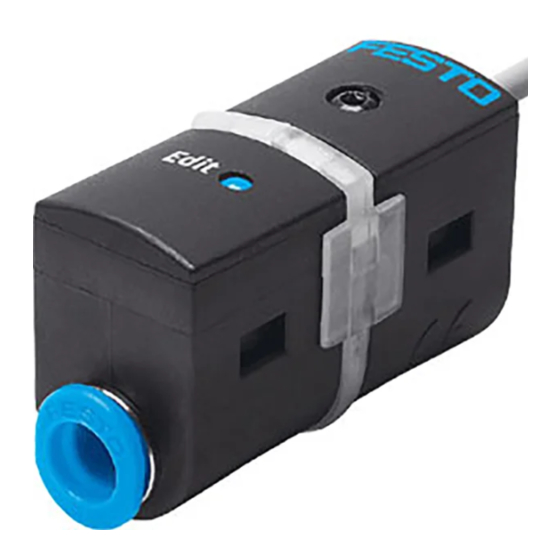

Capteur de pression SDE5
Notice d'utilisation
Notice originale
Pour toutes les documentations Produits disponibles
è www.festo.com/pk
1 Description du produit
1.1 Aperçu
1
2
3
4
5
1
Raccordement électrique
2
Témoins LED (transmission
séquentielle de l'affichage LED par
fibre optique)
3
Bouton Edit (pas sur le SDE5-...X)
Fig. 1
1.2 Caractéristiques
Caractéristique Code de Caractéristique
commande
Type SDE5 Capteur de pression
è Chapitre 10 Caractéristiques techniques
Plage de mesure -V1/-B2/-D2/
de la pression -D6/-D10
Entrée de Pression relative
pression
-Z Pression différentielle
Fonction de -FP Librement programmable
1)
sortie
-O Contact à fermeture (NO), hystérésis fixe, mode 0
-C Contact à ouverture (NF), hystérésis fixe, mode 0
-O1 Contact à fermeture (NO), hystérésis fixe, mode 1
-C1 Contact à ouverture (NF), hystérésis fixe, mode 1
-O2 Contact à fermeture (NO), hystérésis programmable, mode 2
-C2 Contact à ouverture (NF), hystérésis programmable, mode 2
-O3 Contact à fermeture (NO), hystérésis fixe, mode 3
-C3 Contact à ouverture (NF), hystérésis fixe, mode 3
-NF Sortie analogique 0 ... 10 V
Raccordement -Q4/-Q6/ Des deux côtés pour tuyaux normalisés à diamètre extérieur
calibré -N-4 mm/-N-6 mm/-N-Â ”/-N-¼”
pneumatique -T532/-T14
-Q4E/-Q6E/ Un côté pour tuyaux normalisés à diamètre extérieur calibré
-N-4 mm/-N-6 mm/-N-Â ”/-N-¼”
-T532E/-T14E
Sortie électrique -P/-N Sortie de commutation PNP/NPN
-V Tension proportionnelle à la pression 0 à 10 V
Connexion -K Câble à 3 conducteurs de 2,5 m de longueur
électrique
-M8 Fiche M8x1, 3 pôles
Point -X Point d'apprentissage X prédéfini
d'apprentissage -Y Point d'apprentissage X prédéfini
1) Déroulements des signaux, fonctions de commutation et modes de fonctionnement è Fig. 14 et Fig. 15
Fig. 2
Festo AG & Co. KG
Ruiter Straße 82
73734 Esslingen
Allemagne
+49 711 347-0
www.festo.com
8078140
2017-09e
[8068033]
SDE5 incorporé à l'unité de
conditionnement série MS
3
2
1
4
Raccord 2 pour l'air comprimé
ou le vide
5
Raccord 1 pour l'air comprimé
ou le vide
2 Fonctionnement et application
Conformément à l'usage prévu, le capteur de pression SDE5 sert à la surveillance
de la pression dans le système d'air comprimé. Le SDE5 convertit les valeurs de
pression pneumatique en tension proportionnelle à la pression. Selon le type de
capteur de pression, ce signal est converti en signal de commutation digital
(SDE5-...-P-.../SDE5-...-N-...) ou renforcé pour une sortie analogique
(SDE5-...-NF-...-V).
Les valeurs de pression enregistrées peuvent englober la pression relative ou la
pression différentielle (SDE5-...-Z-...).
Le capteur de pression avec sortie de commutation ferme ou ouvre un circuit
électrique lorsque la pression de commutation est atteinte. La fonction de
l'élément de commutation est préréglée en usine et modifiable uniquement sur
le SDE5-...-FP-.... Le SDE5 est disponible avec différentes fonctions de
commutation/d'apprentissage (è Fig. 2).
Unité de conditionnement de la série MS avec capteur de pression SDE5
À la livraison, le capteur de pression SDE5 sur l'unité de conditionnement série MS
est déjà incorporé et raccordé pneumatiquement. L'affectation entre l'unité de
conditionnement MS le capteur de pression installé est indiqué dans Fig. 3.
Unité de conditionnement série MS
MS4/6-...-AD7
MS4/6-...-AD8
MS4/6-...-AD9
MS4/6-...-AD10
Fig. 3
3 Conditions préalables à l'utilisation du produit
• Utiliser le produit dans son état d'origine, sans apporter de modifications.
• Respecter les valeurs limites indiquées (p.ex. fluide, pressions, forces,
températures).
• Tenir compte des conditions ambiantes sur le lieu d'utilisation.
• Tenir compte des prescriptions en vigueur sur le lieu d'utilisation (p. ex. venant
des organismes professionnels et réglementations nationales).
• Retirer toutes les protections de transport comme la cire, les films plastiques,
les caches et les cartons. L'emballage est conçu pour que ses matériaux
puissent être recyclés (exception : Papier huileux = déchet résiduel).
• L'appareil est destiné à être utilisé dans le domaine industriel. Des mesures
d'antiparasitage doivent éventuellement être prises dans les zones résiden­
tielles.
• Éliminez les particules dans les conduites d'alimentation en soufflant de l'air
comprimé dans les tubes et les tuyaux. Ceci permet de protéger l'appareil
contre une panne prématurée ou une usure plus importante.
Domaine d'application et homologations
Les informations de cette section, associées au marquage UL figurant sur le
produit, s'appliquent en vue du respect des conditions de certification
d'Underwriters Laboratories Inc. (UL) pour les États-Unis et le Canada. Observer
les recommandations en anglais suivantes d'UL :
This device is intended to be used with a Class 2 power source or Class 2
transformer in accordance with UL1310 or UL1585.
As an alternative a LV/C (Limited Voltage/Current) power source with one of the
following properties can be used:
– This device shall be used with a suitable isolating source such that the
maximum open circuit voltage potential available to the product is not more
than 30 V DC and the current is limited to a value not exceeding 8 amperes
measured after 1 minute of operation.
– This device shall be used with a suitable isolating source in conjunction with
a fuse in accordance with UL248. The fuse shall be rated max. 3.3 A and be
installed in the 30 V DC power supply to the device in order to limit the available
current.
Note that, when more than one power supply or isolating device is used,
connection in parallel is not permitted.
In determining the acceptability of the combination, the following details should
be examined:
– The mounting suitability shall be determined in the end-use.
– These devices shall be mounted in an enclosure having adequate strength and
thickness.
– The devices have not been investigated for field-wiring. The suitability should be
determined in the end-use application.
Informations relatives à l'agrément UL
Code de catégorie de produit
Numéro d'enregistrement
Normes considérées
UL mark
Fig. 4
Capteur de pression incorporé
SDE5-D10-O-...-P-M8
SDE5-D10-C-...-P-M8
SDE5-D10-O3-...-P-M8
SDE5-D10-C3-...-P-M8
NRNT2 (USA) or
NRNT8 (Canada)
E253738
UL 508, 17th edition,
C22.2 N° 14-95
