4. Installation de tuyauterie de réfrigérant
4.1 Exigences relatives à la longueur et au niveau de différence
pour les raccordements de tuyauterie aux unités intérieures et
extérieures
Les exigences de longueur et de niveau différentiel pour la tuyauterie de réfrigé-
rant sont différentes pour les différentes unités intérieures et extérieures. Voir le
manuel d'installation de l'unité extérieure.
4.2 Matériel et Longueur des tuyaux
1.
Matériau de la tuyauterie : Tubes en cuivre pour gaz réfrigérant.
2.
Longueur de la tuyauterie Choisissez et achetez des tubes de cuivre qui
correspondent à la longueur et à la taille calculées pour le modèle choisi
dans le manuel d'installation de l'unité extérieure et aux exigences réelles
de votre projet.
4.3 Distribution des tuyaux
1.
Bien sceller les deux extrémités du tuyau avant de raccorder les tuyaux inté-
rieur et extérieur. Une fois descellé, branchez le plus rapidement possible la
tuyauterie des unités intérieure et extérieure pour éviter que de la poussière
ou d'autres débris ne pénètrent dans le système de tuyauterie par les
extrémités non scellées, car cela pourrait entraîner un dysfonctionnement
du système.
2.
Si le tuyau doit passer à travers les murs, percez l'ouverture dans le mur et
placez des accessoires tels que des couvercles et des doublures pour une
ouverture correcte.
3.
Placez la tuyauterie de raccordement du réfrigérant et le câblage de
communication de l'unité intérieure et de l'unité extérieure ensemble et
accouplez-les solidement pour éviter que l'air n'entre et que le condensat ne
forme de l'eau qui pourrait s'infiltrer.
4.
Insérez les tuyaux et le câblage de l'extérieur de la pièce à travers l'ouver-
ture du mur jusqu'à la pièce. Soyez prudent lorsque vous posez des tuyaux.
Ne pas endommager les tuyaux.
4.4 Installation de la tuyauterie
Reportez-vous au manuel d'installation fourni avec l'unité extérieure pour
Œ
l'installation de la tuyauterie de réfrigérant de l'unité extérieure.
Toutes les conduites de réfrigérant doivent être correctement isolées, sinon
Œ
de l'eau de condensation peut se former. Pour isoler les tuyaux, utiliser des
matériaux d'isolation thermique capables de résister à des températures
supérieures à 120°C. De plus, l'isolation de la conduite de réfrigérant doit
être renforcée (20 mm ou plus d'épaisseur) dans les situations où la tempé-
rature et/ou l'humidité sont élevées (au-dessus de 30°C ou lorsque l'humidité
dépasse RH80%). Sinon, la surface du matériau d'isolation thermique risque
d'être exposée.
Avant de travailler, vérifier que le fluide frigorigène est du R410A. En cas
Œ
d'utilisation d'un fluide frigorigène incorrect, l'appareil risque de ne pas fonc-
tionner correctement.
En dehors du réfrigérant spécifié, ne laissez pas l'air ou d'autres gaz pénétrer
Œ
dans le circuit frigorifique.
Si une fuite de réfrigérant se produit pendant l'installation, assurez-vous de
Œ
bien ventiler la pièce.

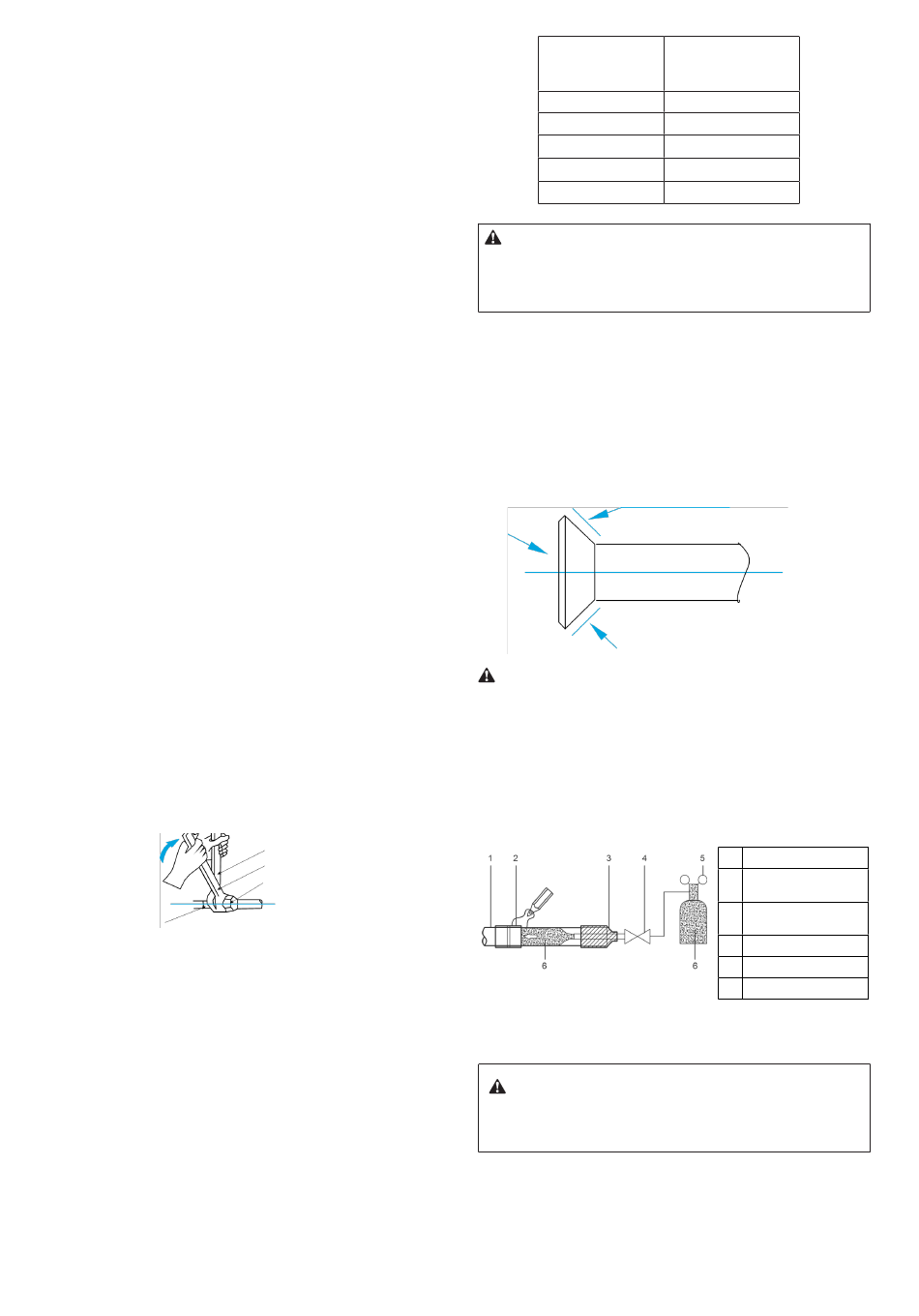

Utilisez deux robinets pour installer ou enlever le tuyau, un robinet commun
Œ
et une clé dynamométrique. Voyez l'Illustr. 4.1
Accessoires de tuyauterie
Illustr. 4.1
Placer le tuyau de liquide de refroidissement dans la rainure de l'écrou en
Œ
laiton (raccord 8), et évaser sur le manchon du tuyau. Consultez le tableau
suivant pour connaître la taille du manchon et le couple de serrage approprié.
Clé anglaise
Clé dynamométrique
Bouchon de la tuyauterie
Diamètre extérieur
de la conduite de
raccordement (mm)
Φ6.4
Φ9.5
Φ12.7
Φ15.9
Φ19.1
Précaution
•
Appliquer le couple de serrage correct en fonction des conditions
d'installation. Un couple de serrage excessif endommagera la connexion
ou ne sera pas serré si un couple de serrage insuffisant est appliqué, ce
qui entraîne une fuite.
Ne pas laisser l'air, la poussière et d'autres particules envahir le système de
tuyauterie pendant l'installation de la tuyauterie de raccordement.
N'installez le tuyau de raccordement qu'une fois que les unités intérieure et
extérieure ont été fixées.
Veillez à ce que les tuyaux de raccordement restent secs pendant l'installation
afin qu'il n'y ait pas d'infiltration d'eau dans le système de tuyauterie.
Avant d'installer la couvercle en laiton sur le tuyau, appliquez un peu d'huile
Œ
réfrigérant (à l'intérieur et à l'extérieur), puis tournez-le trois ou quatre fois
avant de serrer la couvercle. Voyez l'Illustr. 4.2
Appliquez l'huile de refroidissement
Illustr. 4.2
Précautions à prendre lors du soudage de tuyauteries de
fluide frigorigène
Avant de souder les tubes de refroidissement, remplissez d'abord les tubes
Œ
avec de l'azote pour expulser l'air dans les tubes. S'il n'est pas rempli d'azote
pendant le soudage, une grande quantité de film de rouille se forme à
l'intérieur de la conduite, ce qui peut entraîner un mauvais fonctionnement du
système de climatisation.
Le soudage peut être effectué sur les conduites de fluide frigorigène lorsque
Œ
l'azote gazeux a été remplacé ou rechargé.
Lorsque le tube est rempli d'azote pendant le soudage, l'azote doit être réduit
Œ
à 0,02 MPa à l'aide de la vanne de décompression. Voyez l'Illustr. 4.3
Illustr. 4.3
4.5 Test d'étanchéité
Vérifiez l'étanchéité du système conformément aux instructions du manuel
d'installation de l'unité extérieure.
Précautions
•
Le test d'étanchéité à l'air permet de s'assurer que les vannes d'arrêt
d'air et de liquide de l'unité extérieure sont toutes fermées (conserver les
réglages d'usine).
4
Couple de serrage
(N.m)
14.2~17.2
32.7~39.9
49.5~60.3
61.8~75.4
97.2~118.6
1
Tuyau en cuivre
2
Section en cours de
soudage
3
Raccordement de
l'azote
4
Valve manuel
5
Réducteur de pression
6
Azote
