4. Installation de tuyauterie de réfrigérant
4.1 Exigences de longueur et de différence de niveau pour les
raccordements de tuyauterie aux unités intérieures et
extérieures.
Les exigences de longueur et de niveau différentiel pour la tuyauterie de
réfrigérant sont différentes pour les différentes unités intérieures et extérieures.
Voir le manuel d'installation de l'unité extérieure.
4.2 Matériau et longueur du tuyau
1.
Matériau de la tuyauterie : Tubes en cuivre pour gaz réfrigérant.
2.
Longueur de la tuyauterie Choisissez et achetez des tubes de cuivre qui
correspondent à la longueur et à la taille calculées pour le modèle choisi
dans le manuel d'installation de l'unité extérieure et aux exigences réelles
de votre projet.
4.3 Distribution des tuyaux
1.
Scellez correctement les deux extrémités du tuyau avant de raccorder les
tuyaux intérieur et extérieur. Une fois descellé, branchez le plus
rapidement possible la tuyauterie des unités intérieure et extérieure pour
éviter que de la poussière ou d'autres débris ne pénètrent dans le système
de tuyauterie par les extrémités non scellées, car cela pourrait entraîner un
dysfonctionnement du système.
2.
Si le tuyau doit passer à travers les murs, percez l'ouverture dans le mur
et placez des accessoires tels que des couvercles et des doublures pour
une ouverture correcte.
3.
Mettez ensemble le tuyau de raccordement du réfrigérant et le câblage de
communication des unités intérieure et extérieure, et fixez-les solidement
pour vous assurer que l'air ne pénètre pas et que l'eau forme des
condensats qui peuvent s'échapper.
4.
Insérez les tuyaux et le câblage de l'extérieur de la pièce à travers
l'ouverture du mur jusqu'à la pièce. Soyez prudent lorsque vous posez des
tuyaux. Ne pas endommager les tuyaux.
4.4 Installation de la tuyauterie
◆
Reportez-vous au manuel d'installation fourni avec l'unité extérieure pour
l'installation de la tuyauterie de réfrigérant de l'unité extérieure.
◆
Toutes les conduites de réfrigérant doivent être correctement isolées, sinon
de l'eau de condensation peut se former. Pour isoler la tuyauterie, utilisez
des matériaux d'isolation thermique capables de résister à des températures
supérieures à 120°C. En outre, l'isolation des tuyaux de réfrigérant doit être
renforcée (épaisseur de 20 mm ou plus) dans les situations où la
température et/ou l'humidité sont élevées (lorsqu'elle est supérieure à 30°C
ou lorsque l'humidité dépasse RH80%). Sinon, la surface du matériau
d'isolation thermique risque d'être exposée.
◆
Avant de travailler, vérifier que le fluide frigorigène est du R410A. En cas
d'utilisation d'un fluide frigorigène incorrect, l'appareil risque de ne pas
fonctionner correctement.
◆
En dehors du réfrigérant spécifié, ne laissez pas l'air ou d'autres gaz
pénétrer dans le circuit frigorifique.
◆
Si une fuite de réfrigérant se produit pendant l'installation, assurez-vous de
bien ventiler la pièce.
◆

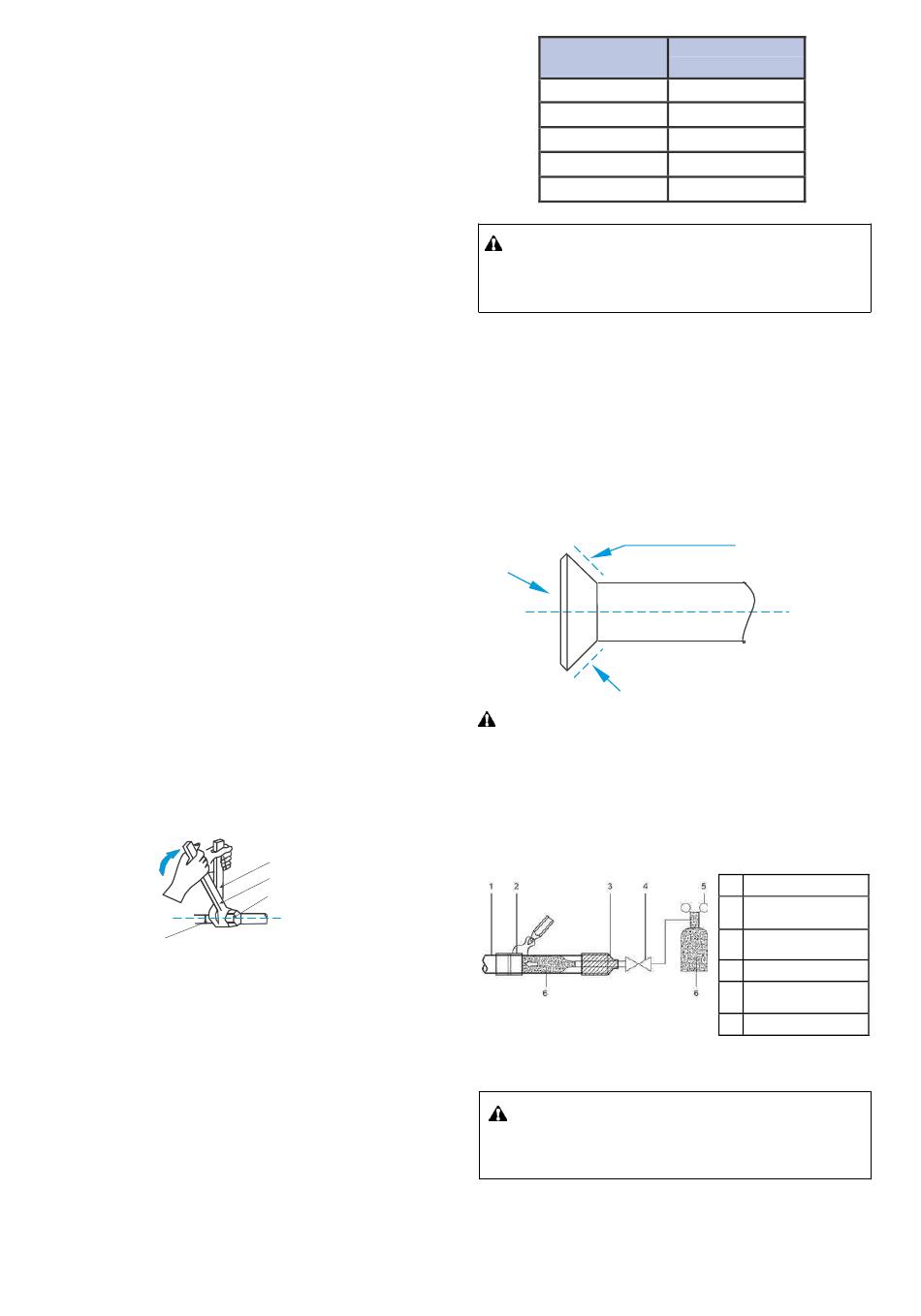

Utilisez deux robinets pour installer ou enlever le tuyau, un robinet commun
et une clé dynamométrique. Voir figure 4.1
Accessoires de
tuyauterie
Figure 4.1
◆
Placez le tuyau de liquide de refroidissement dans la rainure de l'écrou en
laiton (accès 8), et évasez-le dans le manchon du tuyau. Consultez le
tableau suivant pour connaître la taille du manchon et le couple de serrage
approprié.
Clé à molette
Clé dynamométrique
Bouchon de tuyau
Diamètre extérieur du
tuyau de raccordement
(mm)
6.4
9.5
12.7
15.9
19.1
Précaution :
•
Appliquer le couple de serrage correctement en fonction des conditions
d'installation. Un couple de serrage excessif endommagera la
connexion ou ne sera pas serré si un couple de serrage insuffisant est
appliqué, ce qui entraîne une fuite.
Ne pas laisser l'air, la poussière et d'autres particules envahir le système de
tuyauterie pendant l'installation de la tuyauterie de raccordement.
N'installez le tuyau de raccordement qu'une fois que les unités intérieure et
extérieure ont été fixées.
Veillez à ce que les tuyaux de raccordement restent secs pendant
l'installation afin qu'il n'y ait pas d'infiltration d'eau dans le système de
tuyauterie.
◆
Avant d'installer le couvercle de l'emboîture du tuyau, appliquez un peu d'huile sur le
tuyau du liquide de refroidissement dans la douille (à l'intérieur et à l'extérieure),
puis faites tourner la douille trois ou quatre fois avant de serrer le bouchon.
Voir figure 4.2
Précautions à prendre lors du soudage des tuyaux de réfrigérant
◆
Avant de souder les tuyaux du liquide de refroidissement, remplissez d'abord
les tuyaux avec de l'azote pour expulser l'air présent dans les tuyaux. Si elle
n'est pas remplie d'azote pendant le soudage, une grande quantité de film
d'oxyde se formera à l'intérieur de la soudure la tuyauterie, ce qui peut
entraîner un dysfonctionnement du système de climatisation.
◆
Le soudage peut être effectué sur les tuyaux du liquide de refroidissement lorsque
l'azote gazeux a été remplacé ou rechargé.
◆
Lorsque le tube est rempli d'azote pendant le soudage, l'azote doit être réduit
à 0,02 MPa à l'aide de la vanne de décompression. Voir figure 4.3
Illustr. 4,3
4.5 Test d'étanchéité
Vérifiez l'étanchéité du système conformément aux instructions du manuel
d'installation de l'unité extérieure.
Précautions
•
Le test d'étanchéité à l'air permet de s'assurer que les vannes d'arrêt
d'air et de liquide de l'unité extérieure sont toutes fermées (conserver
les réglages d'usine).
5
Couple de serrage (N.m)
14,2~17,2
32,7~39,9
49,5~60,3
61,8~75,4
97,2~118,6
Appliquez l'huile de
refroidissement
Figure. 4,2
1
Tuyau en cuivre
2
Section en cours de
soudage
3
Raccordement de
l'azote
4
Valve manuelle
5
Réducteur de pression
6
Azote
