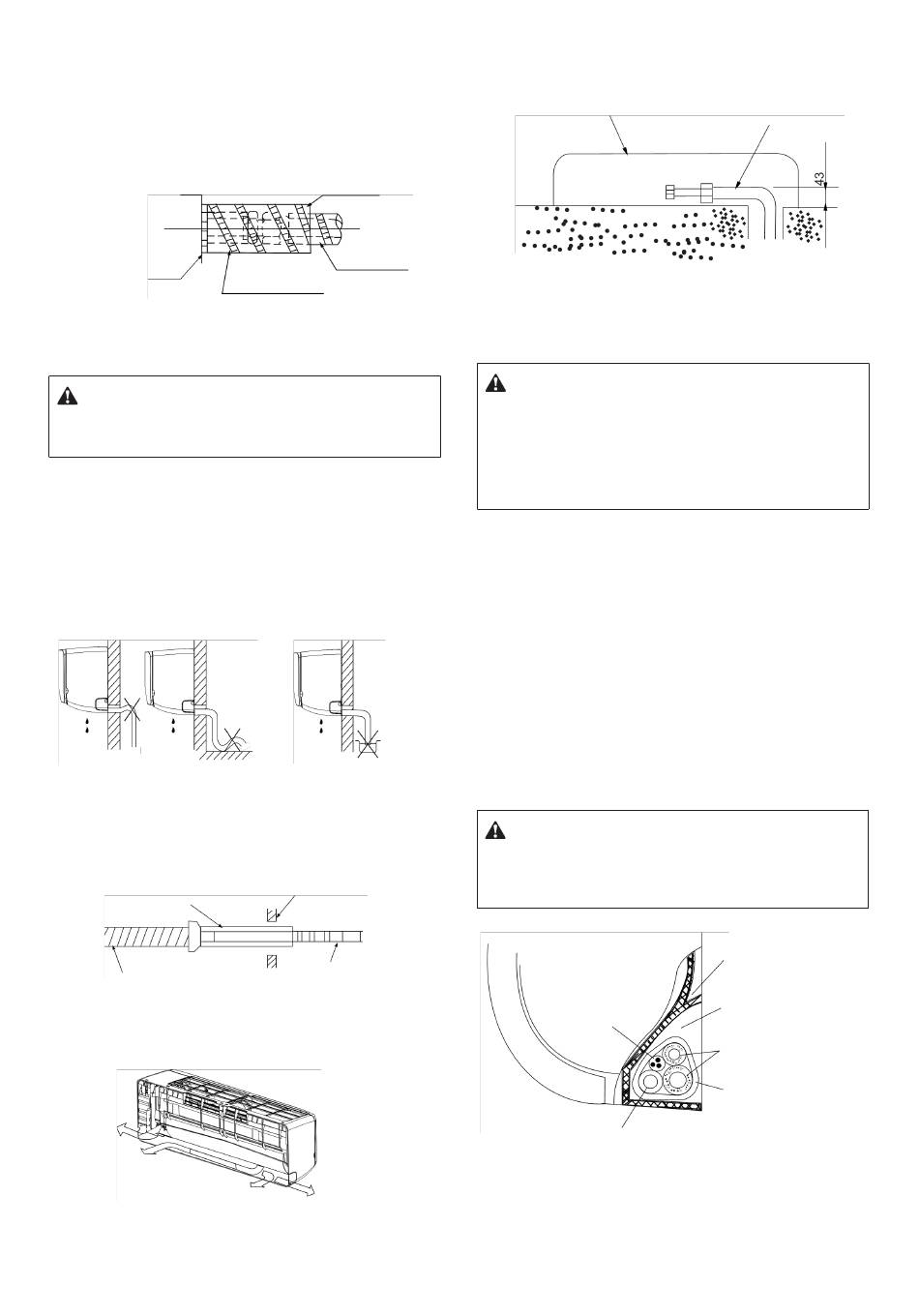

4.6 Traitement d'isolation thermique pour les raccords de tuyaute-
rie gaz-liquide de l'unité intérieure
Le traitement d'isolation thermique est effectué dans les conduites de gaz et
Œ
de liquide de l'unité intérieure, respectivement.
a.
La tuyauterie côté gaz doit utiliser un matériau d'isolation thermique ca-
pable de résister à des températures de 120°C et plus.
b.
Pour les raccords de tuyaux de l'unité intérieure, utiliser le boîtier isolant
pour les tuyaux en cuivre pour effectuer le traitement d'isolation et fermer
tous les trous.
Corps de l'unité
4.7 Vide
Créez un vide dans le système en suivant les instructions du manuel d'installa-
tion de l'unité extérieure.
Précaution :
• Pour le vide, s'assurer que les vannes d'arrêt de l'unité extérieure
sont toutes fermées (maintenir l'état d'usine).
4.8 réfrigérant
Chargez le système avec du fluide réfrigérant conformément aux instructions du
manuel d'installation de l'unité extérieure.
5. Installation de la tuyauterie de décharge d'eau et
de connexion
5.1 Installation de la tuyauterie de décharge de eau l'unité inté-
rieure
Inclinez le tuyau d'évacuation d'eau vers le bas. S'assurer que les situations
„
suivantes ne se produisent pas lors de l'installation d'une tuyauterie d'éva-
cuation d'eau :
Aucune section de la conduite d'éva-
cuation d'eau ne doit être dirigée vers
le haut.
Lors du raccordement à un long tuyau d'évacuation d'eau, la partie de
„
l'unité intérieure doit être recouverte d'isolant. S'assurer que le tube long
ne se détache pas.
Tuyauterie de protection
Tuyau de décharge d'eau
Illustr. 5.2
5.2 Installation de la tuyauterie de connexion pour
l'unité intérieure
Connexion de la
tuyauterie gauche
Tuyau de raccordement
arrière (gauche)
Tuyau de raccordement arrière
(droite)
Illustr. 5.3
Face vers le haut
Côté tuyauterie sur site
Ruban isolant
Illustr. 4.4
L'extrémité arrière du tuyau d'évacuation
d'eau ne doit pas être placée dans l'eau.
Illustr. 5.1
Mural
Tuyau de décharge d'eau prolongé
Tuyau de connexion droite
Pour raccorder le tuyau de raccordement gauche et le tuyau de
„
raccordement arrière (gauche), procédez comme suit. Pliez le tube
de raccordement et placez-le à 43 mm maximum du mur.
Schéma de l'unité intérieur
.... . . . .
....
....
Fixez les extrémités arrière des tubes de raccordement (voir le chapitre
„
sur la fixation et la sécurité du raccord de réfrigération).
Précautions
•
Installez d'abord l'unité intérieure. Ensuite, installez l'unité
extérieure. Faites attention aux courbes et ajustez le tuyau en
conséquence.
•
N'utilisez pas d'eau pour nettoyer l'intérieur de l'unité.
•
S'assurer que les conduites d'évacuation d'eau ne sont pas
desserrées ni en mouvement.
•
S'assurer que tous les raccords du système de tuyauterie sont
bien scellés afin d'éviter les fuites d'eau.
5.3
Emplacement de la tuyauterie :
1)
Suivre l'ordre suivant : câble d'alimentation et ligne de signal en haut,
tube de connexion au centre et tuyau d'eau en bas.
2)
Confirmer l'emplacement de la sortie d'eau avant de raccorder le tuyau
d'évacuation d'eau.
3)
Ne tirez pas avec force sur le tube ondulé pendant le serrage.
4)
Couvrir les matériaux isolants si les tuyaux sont retirés horizontalement.
5)
Éviter les joints de raccordement pendant le blocage ou en préparation
des contrôles des fuites.
6)
Lorsque le tuyau d'évacuation d'eau n'est pas assez long et doit
être rallongé, s'assurer que le couvercle protecteur est utilisé pour
envelopper la partie allongée du tuyau de l'unité intérieure. S'assurer
que les tuyaux d'eau ne sont pas enroulés n'importe où.
5.4 Pompes à condensats
Une fois le tuyau d'évacuation d'eau installé, injectez une petite quantité d'eau
dans le bac d'eau pour vérifier que le drainage se fait en douceur.
Précautions
•
L'eau condensée à l'arrière de l'unité intérieure est recueillie
dans le bac à condensat et évacuée par la tuyauterie. Ne rien
placer dans le bac à condensat.
Unité intérieure
Câble électrique
de connexion
Tuyau de décharge d'eau
Illustr. 5.5
5
Tuyau de connexion
Illustr. 5.4
Évier
Emplacement de stockage
des tuyaux
..
..
Tuyauterie de communication
.
...
Fixation
