1. Avant l'installation

Assurez-vous de vérifier l'emballage pendant le transport. Réclamer immédiate-
ment des dommages et intérêts au transporteur.
Veuillez noter ce qui suit lors du transport de l'équipement :
1.
Fragile. Manipuler avec précaution.
2.
Déterminez le chemin d'accès pour déplacer l'unité jusqu'au lieu
d'installation.
3.
Transportez l'équipement sur la base de l'emballage d'origine
dans la mesure du possible.
4.
Lorsque vous soulevez l'équipement, utilisez un dispositif de
protection pour protéger l'équipement, prévenir les dommages et
toujours garder à l'esprit où se trouve le centre de gravité.
2. Sélection du lieu d'installation
Les positions de montage de l'unité intérieure doivent répondre aux exigences
suivantes :
Éviter l'installation dans des espaces confinés avec des exigences strictes
en matière de bruit.
Le mur doit être vertical et la structure du mur doit être suffisamment solide
pour supporter le poids de l'unité intérieure.
Les entrées et sorties des tuyaux ne sont pas obstruées.
Le débit d'air doit arriver dans toute la pièce.
Convient pour le démontage du tuyau de raccordement et du tuyau
d'évacuation de l'eau.
Pas de radiation directe de l'appareil de chauffage.
Ne pas installer dans un endroit à forte teneur en sel dans l'air.
3. Installation de l'unité intérieure
3.1 Percez et monter le socle pour l'unité intérieure

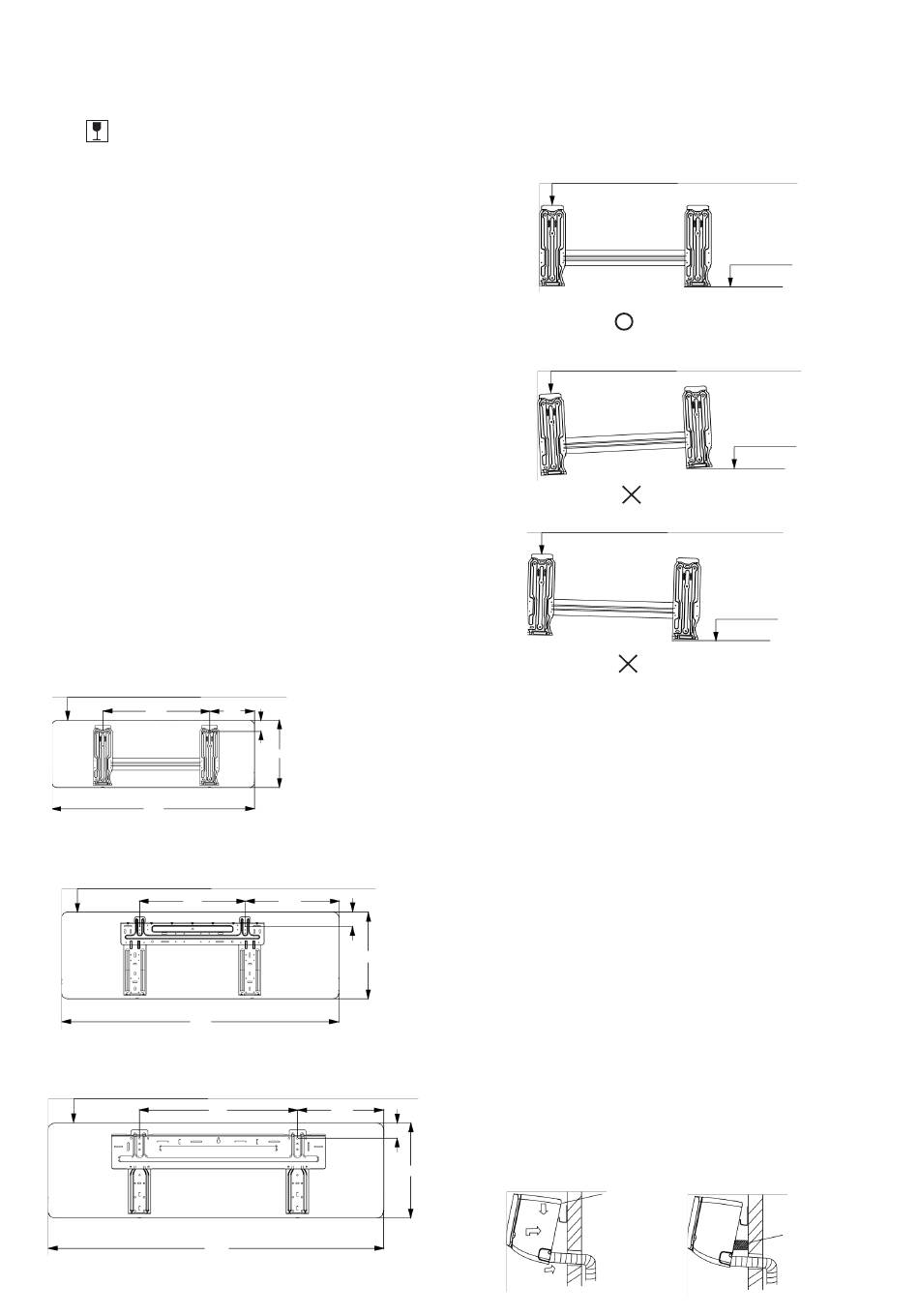

Dimensions de la base et de la direction (unité : mm)
2,2/2,8 kW
Forme de l'unité intérieure
440
835
3,6/4,5/5,6 kW
Forme de l'unité intérieure
375
990
7,1/8,0/9,0 kW
Forme de l'unité intérieure
561
1194
186
45
280
Illustr. 3.1
335
53
315
Illustr. 3.2
307
55
Illustr. 3.3
3.1. 1 Montage de l'adresse de l'unité intérieure
Sélectionnez le lieu d'installation, retirez le panneau d'installation à l'arrière
de l'unité intérieure et placez-le dans la position d'installation que vous avez
choisie ci-dessus. A ce moment, assurez-vous que l'appareil est de niveau et
maintenez les dimensions des côtés inférieur, supérieur, gauche et droit de
l'appareil. Déterminez l'emplacement des trous muraux pour fixer le panneau.
Installation correcte
Base de l'unité intérieure
Installation incorrecte
Base de l'unité intérieure
Base de l'unité intérieure

3.2 Installation sur une structure en bois

1)
Avant l'installation, s'assurer que les murs en bois sont suffisamment
résistants.
2)
Déterminez les positions supérieure et inférieure du panneau
d'installation en fonction de la distance entre l'unité intérieure et le
plafond.
3)
En vous référant aux trous filetés du panneau d'installation comme
centre, ajustez la distance sur les côtés gauche et droit.
4)
Fixez le panneau d'installation au mur à l'aide de vis-tranchante.
3.3 Installation sur une structure en béton
1)
En vous référant au panneau d'installation, percez des trous dans le mur
pour encastrer les tubes d'expansion en plastique.
2)
Fixez le panneau d'installation au mur à l'aide de vis-tranchante.
3,4. Installation de l'unité intérieure
1)
Passer les tuyaux et les lignes de connexion correctement attachés à
travers le trou dans le mur, en s'assurant que l'entrée du tuyau n'est
pas endommagée ou qu'il n'y a pas de sable ou de poussière dans les
tuyaux de connexion de l'appareil.
2)
Accrochez la pince supérieure à l'arrière de l'unité intérieure sur le
crochet supérieur du panneau d'installation. Déplacez l'unité intérieure
vers la gauche et la droite pour vérifier que la suspension est sûre et
serrée.
3)
Poussez le bas de l'unité intérieure contre le mur et déplacez le corps
de l'unité de haut en bas et de gauche à droite pour vérifier que la
connexion est sûre.
4)
Placez un bloc de matériau de calage entre l'unité intérieure et le mur
pour soutenir l'unité intérieure. Enlever le matériau de calage lorsque
les travaux d'installation de la tuyauterie sont terminés. Jusqu'à ce que
l'unité intérieure puisse être raccordée correctement, assurez-vous
que l'unité intérieure est fixée dans les fentes. Secouez manuellement
l'appareil et vérifiez qu'il ne bouge pas vers le haut, le bas, la gauche ou
la droite. Utilisez un niveau à bulle pour vérifier que le corps de l'appareil
est de niveau.
343
3
Au niveau
Au niveau
Au niveau
Crochet
Illustr. 3.4
Illustr. 3.5
Illustr. 3.6
Matériau de revê-
tement
Illustr. 3.7
