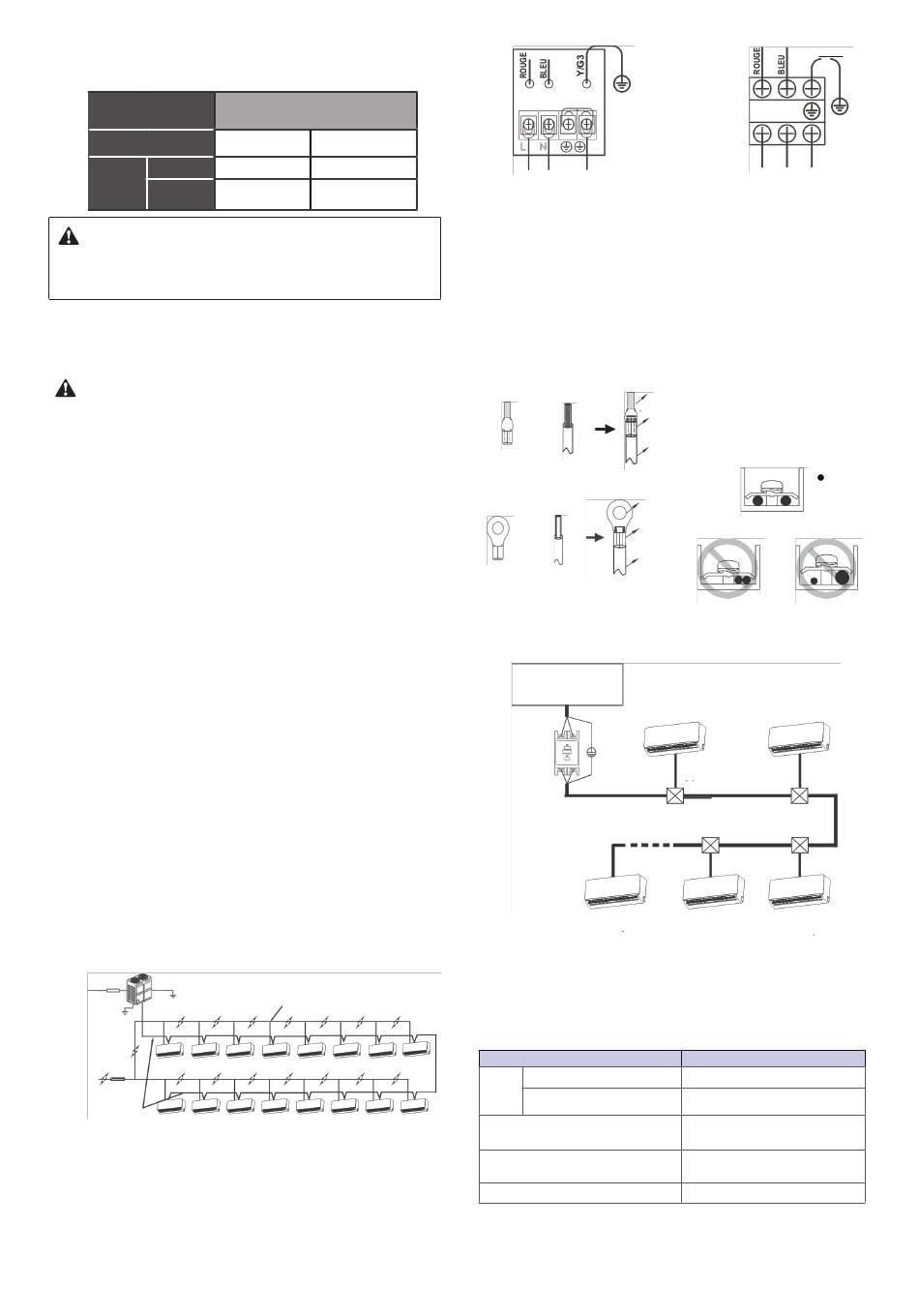

5.5 Matériel et taille des tuyaux
Tableau 5.1
Matériau de la tuyau-
terie
Modèle (kW)
Gaz
Diamètre
Liquide
(mm)
Remarque
• Reportez vous à la méthode de raccordement de la tuyauterie de
climatisation pour l'installation.
6. Câbles électriques
Avertissement
• Toutes les pièces, matériaux et travaux électriques fournis doivent être
conformes aux réglementations locales.
• Utilisez seulement des câbles en cuivre.
• Utilisez une alimentation spécifique pour les climatiseurs. La tension
d'alimentation doit correspondre à la tension nominale.
• Les travaux de câblage électrique doivent être effectués par un technicien
professionnel et doivent respecter les étiquettes indiquées sur le schéma
électrique.
• Avant d'effectuer des travaux de raccordement électrique, débranchez
l'alimentation électrique afin d'éviter tout risque de blessure par électrocution.
• Le circuit d'alimentation du climatiseur externe doit comporter une ligne de
terre, et la ligne de terre du cordon d'alimentation connecté à l'unité intérieure
doit être fermement connectée à la ligne de terre de l'alimentation électrique
externe.
• Les dispositifs de protection contre les fuites doivent être configurés
conformément aux normes techniques locales et aux exigences des
appareils électriques et électroniques.
• Le câblage fixe raccordé doit être équipé d'un dispositif de sectionnement
tous pôles avec un espacement minimal des contacts de 3 mm.
• La distance entre le câble d'alimentation et la ligne de signal doit être d'au
moins 300 mm pour éviter toute interférence électrique, dysfonctionnement
ou dommage aux composants électriques. En même temps, ces tuyaux ne
doivent pas entrer en contact avec les tuyaux et les vannes.
• Choisissez un câblage électrique qui répond aux exigences électriques
correspondantes.
• Ne branchez le cordon d'alimentation qu'une fois tous les travaux de câblage
et de raccordement terminés et vérifiez soigneusement qu'ils sont corrects.
6.1 Connexion de câble d'alimentation
Utilisez une alimentation électrique spécifique à l'unité intérieure différente de
Œ
celle de l'unité extérieure.
Utilisez la même alimentation, le même disjoncteur et le même dispositif de
Œ
protection contre les fuites pour les unités intérieures connectées à la même
unité extérieure.
Alimentation de
l'unité extérieure
Alimentation RCCB
Connexion à la terre :
Connexion à la terre :
Alimentation de
l'unité intérieure
Alimentation RCCB
Câble de communication entre l'unité
intérieure et l'unité extérieure
Tuyau en cuivre
≤4,5
≥5.6
Φ12.7
Φ15.9
Φ6.4
Φ9.5
Boîte de raccordement
Unité intérieur
Illustr. 6.1
La figure 6.2 montre la borne d'alimentation de l'unité intérieure.
CN16
L
N
(2,2/2,8kW )
Illustr. 6.2
Lors du raccordement à la borne d'alimentation, utilisez la borne de câblage
circulaires avec gaine isolante (voir Illustr. 6.3).
Utilisez un cordon d'alimentation conforme aux spécifications et connectez-le
de façon sécuritaire. Pour éviter que le câble ne soit arraché par une force exté-
rieure, assurez-vous qu'il est solidement fixé.
Si la borne de câblage ne peuvent pas être utilisées avec la gaine isolante,
assurez vous de:
•
Ne branchez pas deux câbles d'alimentation de diamètres différents sur la
même borne d'alimentation (cela peut provoquer une surchauffe des câbles
en raison d'un câblage lâche) (voir Illustr. 6.4).
+
(3,6~9,0kW )
+
(2,2/2,8kW )
Illustr. 6.3
6.2 Spécifications de l'installation électrique
220-240V~50Hz
220-240V~50/60Hz
Alimentation
L1 L2
Interrupteur avec
fuite de courant
Disjoncteurs avec
fuite de courant
Dispositif de déconnexion
multipolaire avec protection
contre les fuites
Unité intérieure Unité intérieure
Se reporter aux tableaux 6.1 et 6.2 pour les spécifications des câbles d'alimen-
tation et de communication. Une capacité de câblage trop faible peut provoquer
une surchauffe du cordon d'alimentation et provoquer des accidents lorsque
l'appareil est brûlé et endommagé.
Tableau 6.1
Modèle
Phase
Alimen-
tation
Voltage et fréquence
Erreur de communication entre les
unités intérieures et extérieures.
Câble de communication entre l'unité
intérieure et le contrôle filaire *
Fusibles de terrain
* Consultez le manuel de contrôle de câblage correspondant pour connaître les
connexions du contrôle filaire.
6
L N
XT1
(3,6~9,0kW )
Bornes rondes
Tube isolant
Alimentation
Borne de câble
circulaire
Tube isolant
Connexions de câblage électrique appropriées
Alimentation
Illustr. 6.4
Interrupteur (disjonc-
teurs pour le câblage
et la protection contre
Unité intérieur
la surtension)
Boîte de traction
Boîte de
raccordement
Boîte de traction
Unité intérieure
2,2~9,0kW
Monophasés
220-240V~50Hz
220-240 V~ 50/60 Hz
Blindage 3×AWG16-AWG18
Blindage AWG16-AWG20
15 A.
Y/G
: Fil de cuivre
