Chapitre 11
ATTENTION
Lorsque l'unité de secours par batterie est connectée :
•
•
L'unité de secours par batterie est une batterie déjà installée dans la carte
HP NetRAID-2M. Pour connecter la batterie, branchez le connecteur du fil situé
dans l'angle inférieur gauche dans le connecteur J21, comme illustré à la figure
suivante. Le connecteur est doté de détrompeurs permettant d'éviter toute erreur de
connexion.
Unité de secours par batterie

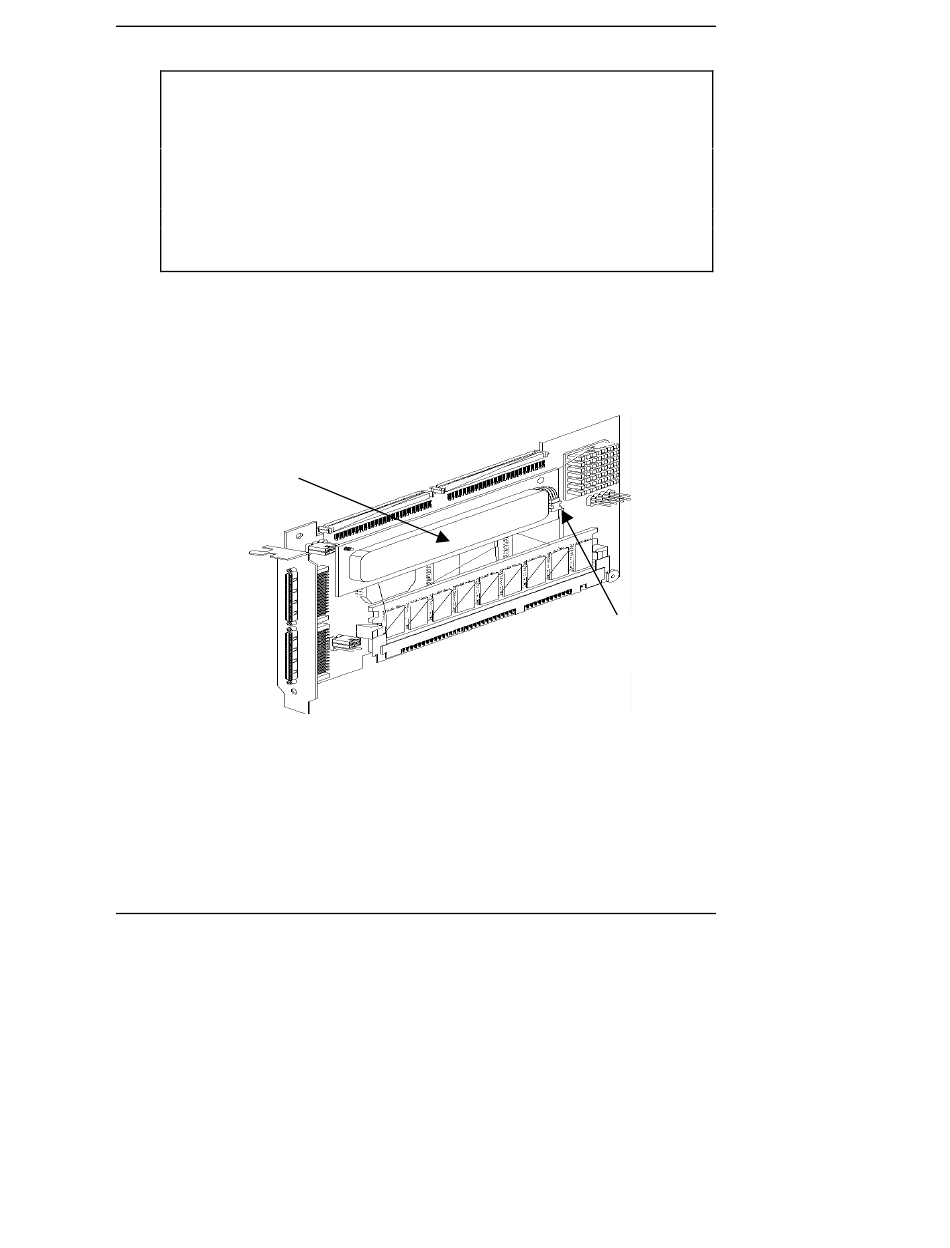

Figure 11-1. Unité de secours par batterie de la carte HP NetRAID-2M
Unité de secours par batterie de la carte HP NetRAID-2M
Ne placez pas la carte HP NetRAID-2M sur une surface
conductrice.
Lorsque vous installez la carte, assurez-vous que ni la
carte, ni son unité de secours ne touchent une partie
quelconque du HP Netserver. Tout contact risquerait de
court-circuiter la batterie et d'endommager d'autres
composants. Vous pouvez placer la carte sur un tapis
antistatique.
(avec batterie connectée)
Connexion
BBU
