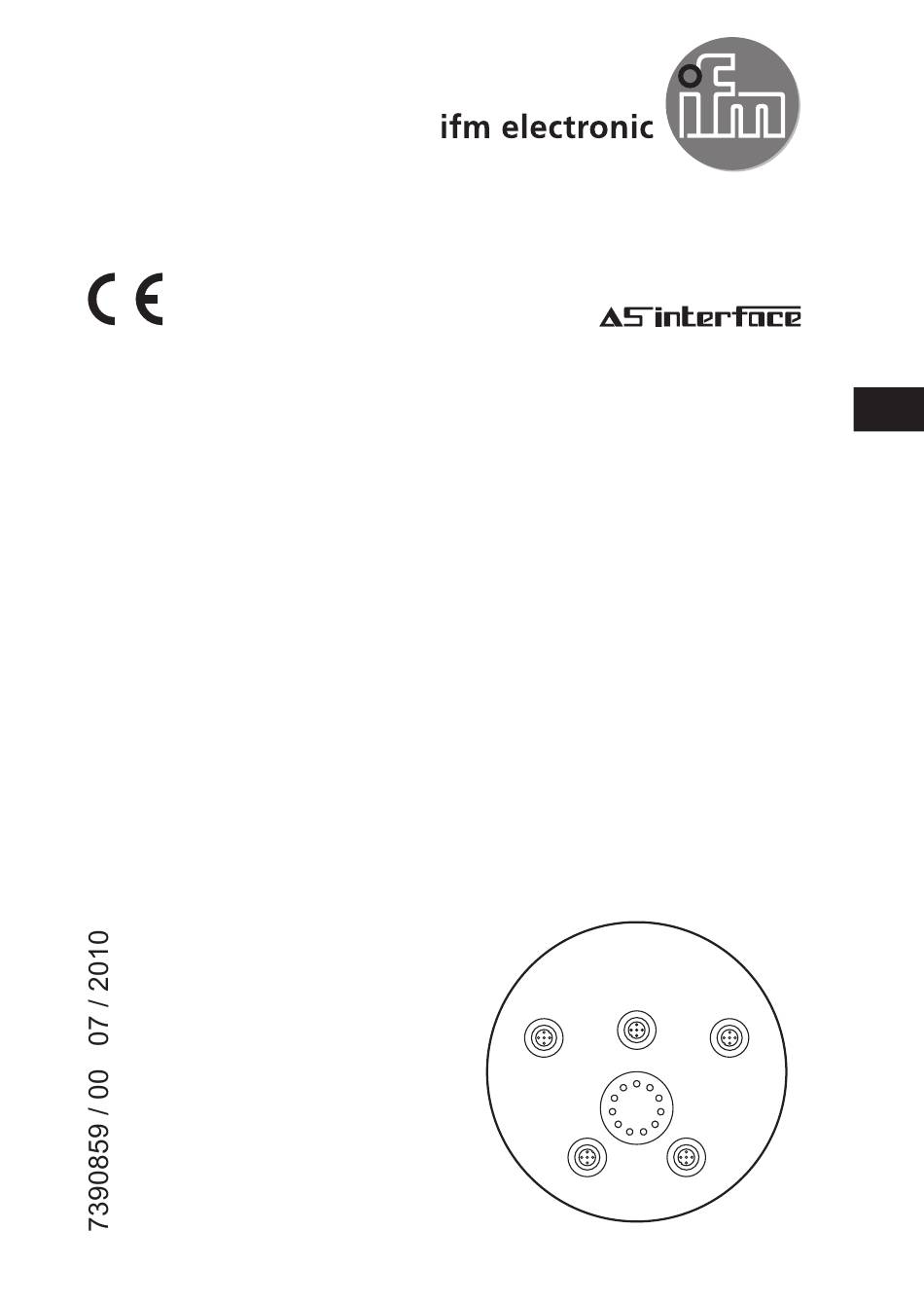

- Page 1 Notice d'utilisation Module analogique ProcessLine AC2916...
-
Page 2: Table Des Matières
Contenu 1 Consignes de sécurité ������������������������������������������������������������������ 3 2 Fonctionnement et caractéristiques���������������������������������������������� 4 3 Eléments de service et d'indication ���������������������������������������������� 4 4 Raccordement électrique�������������������������������������������������������������� 5 4�1 Schéma de branchement ���������������������������������������������������������� 5 4�1�1 Entrée AS-i ����������������������������������������������������������������������������� 5 4�1�2 Entrée analogique ������������������������������������������������������������������ 5 4�2 Mesure de courant���������������������������������������������������������������������... -
Page 3: Remarque Préliminaire
Remarque préliminaire • Les éléments de service sont représentés comme suit : Exemple : [Out off] = bouton-poussoir " Out off " • Une demande d'opération est indiquée par " ► ". Exemple : ► Mettre l'installation hors tension. • Un retour d'information correspondant à l'opération est indiqué par " > " : Exemple : > LED jaune allumée� 1 Consignes de sécurité... -
Page 4: Fonctionnement Et Caractéristiques

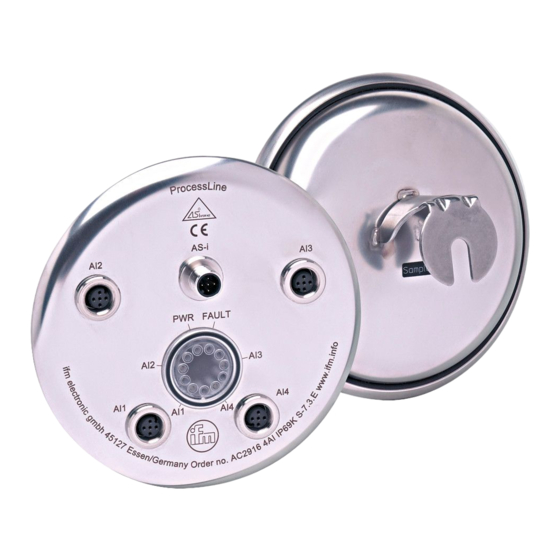

2 Fonctionnement et caractéristiques L'esclave convertit les signaux d'entrée analogiques et les transmet au maître AS-i via l'interface AS-i� Le module AS-i est un esclave avec transmission bidirectionnelle des données dans le réseau AS-i� La transmission des données à l'hôte est asynchrone selon le profil AS-i S-7�3�E, selon la spécification AS-i 3�0, compatibilité... -
Page 5: Raccordement Électrique
4 Raccordement électrique ► N'enlever les capuchons protecteurs utilisés (E70297) que lorsque les connecteurs des capteurs sont raccordés aux prises M12� Afin de garantir le degré de protection IP 69K, • les prises non utilisées doivent être obturées avec ces capuchons (couple de serrage 0,6 à... -
Page 6: Adressage
Raccordement d'un capteur 2 fils avec alimentation isolée galvaniquement et non mise à la terre 1: alimentation capteur +24 V 2: entrée analogique AI+ 3: alimentation capteur 0 V / entrée analogique AI- 5: terre fonctionnelle Raccordement d’un capteur 3 fils sans alimentation propre 1: alimentation capteur +24 V 2: entrée analogique AI+ 3: alimentation capteur 0 V /... -
Page 7: 5�3 Plage De Mesure De L'appareil
Activation des voies Voie 1 Voie 2 Voie 3 Voie 4 activée désac- désac- désac- tivée tivée tivée P1, P2 activée activée désac- désac- tivée tivée activée activée activée désac- tivée activée activée activée activée affichage défaut péri- phérie actif défaut périphérie si dehors de la plage de mesure affichage dé-... -
Page 8: Fonctionnement
Remarque : * le maître remplace la valeur transmise par l‘esclave par la valeur par défaut 7FFFh (32767) ** la précision est seulement garantie dans la plage nominale (4���20 mA) mais non dans la plage nominale étendue *** seulement pour bit de paramètre 3 = 1 6 Fonctionnement Vérifier le bon fonctionnement de l'appareil�... -
Page 9: Schéma D'encombrement
