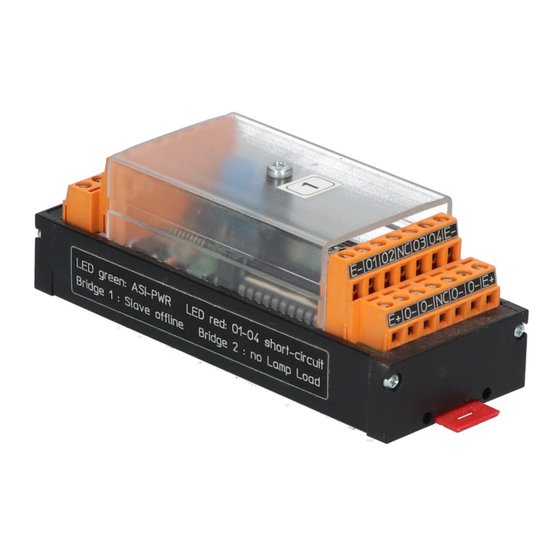

- Page 1 Montageanleitung Installation Instructions Notice de Montage AS-i Modul AS-i module Module AS-i AC2701 AC2703...
-
Page 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das AS-i-Modul fungiert als Slave im AS-i-Netz (AS-i-Profil: S 7.0). Es verbindet 4 Sensoren (2-Draht-Sensoren oder PNP-3-Draht-Sensoren) und 4 Aktuatoren (PNP-schaltend) mit dem AS-i-Master. • Maximale Anzahl von Modulen pro Master: 31 • Watchdog-Funktion: Ist die Verbindung zum Master für mehr als 40 ms unterbrochen, werden die 4 Ausgänge stromlos geschaltet Montage Klemmen Sie das Modul auf eine 35 mm-Profilschiene oder befestigen... - Page 3 Signaleingänge AC2703 Sensorversorgung (Klemmen I+/I-) über externe Versorgung (Klemmen E+/E-): min. 15...max. 30 V DC (Verbinden Sie die Eingänge nicht mit externem Potential) Ausgänge AC2703 Externe Versorgung (Klemmen E+/E-): min. 15...max. 30 V DC PELV Klemmenbelegung gezogen gesteckt LEDs 1 gelb Adressierstecker* LED 2 grün LEDs 3 gelb...
- Page 4 Die Module sind reihenschaltbar. Maximale Gesamtbelastung der Modulkontakte: 2 A; bei höherer Belastung müssen getrennte Kreise gebildet werden. Die Hilfsspannung muß eine sichere Trennung nach PELV besitzen. Adressieren Vergeben Sie eine Adresse zwischen 01 und 31; Auslieferadresse ist 0. A Adressieren mit Adressiergerät Verbinden Sie das Adressiergerät mit den Klemmen A+ und A-, zie- hen Sie den Adressierstecker und vergeben Sie die gewünschte Adresse.
-
Page 5: Function And Features
Function and features The AS-i module operates as a slave in the AS-i network (AS-i profile S 7.0). It connects 4 sensors (2-wire sensors or pnp 3-wire sensors) and 4 actuators (pnp) with the AS-i master. • Maximum number of modules per master: 31 •... - Page 6 Signal inputs AC2703 Sensor supply (terminals I+/I-) via external supply (terminals E+/E-): min. 15...max. 30 V DC (Do not connect the inputs to an external potential) Outputs AC2703 External supply (terminals E+/E-): min. 15 ... max. 30 V DC PELV Terminal connection not inserted inserted...
- Page 7 The modules can be connected in series. Maximum total rating of the module contacts: 2 A. In the case of a higher rating separate circuits must be formed. The auxiliary voltage must feature a safe separation to PELV. Addressing Assign an address between 01 and 31. At the moment of delivery the address is 0.
-
Page 8: Fonctionnement Et Caractéristiques
Fonctionnement et caractéristiques Le module AS-i fait fonction d'esclave dans le réseau AS-i (profil AS-i : S 7.0). Il raccorde 4 capteurs (capteurs 2 fils ou capteurs 3 fils pnp) et 4 actionneurs (pnp) au maître AS-i. • Nombre maximal de modules par maître : 31 •... - Page 9 Entrées signaux AC2703 Alimentation capteur (bornes I+/I-) via alimentation externe (bornes E+/E-) : min. 15...max. 30 V DC (Ne raccordez pas les entrées à un potentiel externe) Sorties AC2703 Alimentation externe (bornes E+/E-) : min. 15 ... max. 30 V DC TBTP Raccordement des bornes ne pas inséré/...
-
Page 10: Adressage
Les modules peuvent être raccordés en série. Charge totale maximale des contacts du module : 2 A. En cas de charge plus importante il est nécessaire de réaliser des circuits séparés. La tension auxiliaire doit avoir une séparation sûre selon TBTP. Adressage Affectez une adresse entre 01 et 31. - Page 11 Limited voltage The device shall be supplied from an isolating transformer having a secondary Listed fuse rated as noted in the following table. Overcurrent protection Control-circuit wire size Maximum protective device rating ampere (0.13) (0.20) (0.32) (0.52) (0.82) (0.13)
