24
4.2.5 Dénudage de longueurs de câbles moteur et secteur
Remarque : Dénudez également la gaine plastique des câbles pour une mise à la
terre à 360 degrés. Voir Figures 4.4, 4.5 et 4.8.
4.2.6 Installation de câble et normes UL
Pour que votre installation soit conforme aux normes UL (Underwriters
Laboratories), vous devez utiliser un câble en cuivre homologué UL d'une résistance
thermique minimale de +60/75°C (140/167°F).
Utilisez uniquement un câble de classe 1.
Les unités peuvent être utilisées sur un circuit capable de fournir un courant RMS
symétrique de 50 000 A au maximum, pour un maximum de 600 V, lorsqu'il est pro-
tégé par des fusibles de classes T et J.
La protection intégrale de court-circuit à semi-conducteurs n'assure pas la protection
des circuits de dérivation. Il convient d'assurer une protection des circuits de dériva-
tion conforme au code national électrique et à tout code local supplémentaire.
La protection des circuits de dérivation est assurée uniquement par fusibles.
Protection contre surcharge moteur assurée à 110% du courant de charge maximum.
4
Installation
Conducteur de terre
0,3 po
1,4 po

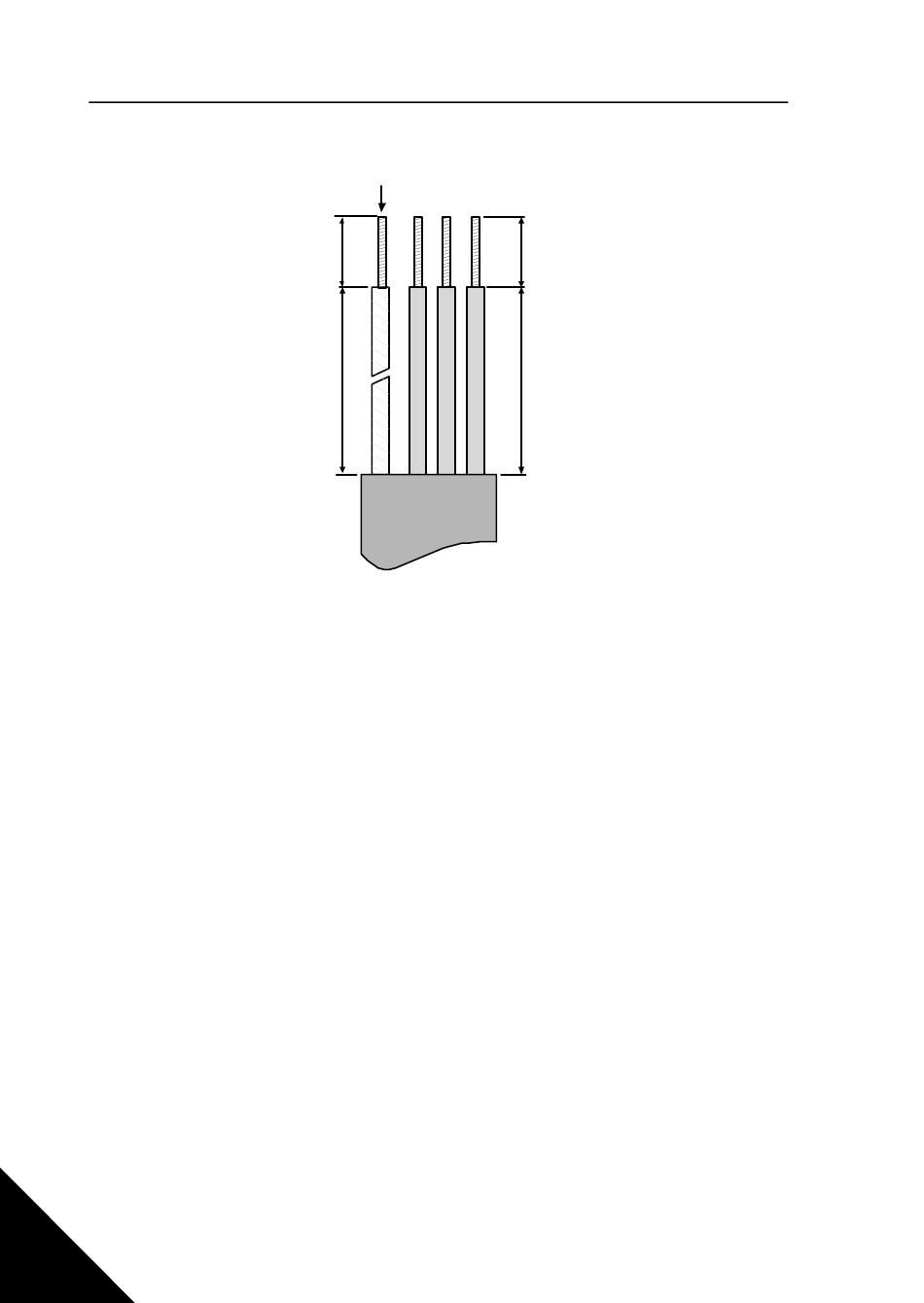

Figure 4.9 : Dénudage de câbles
Honeywell
0,3 po
0,8 po
