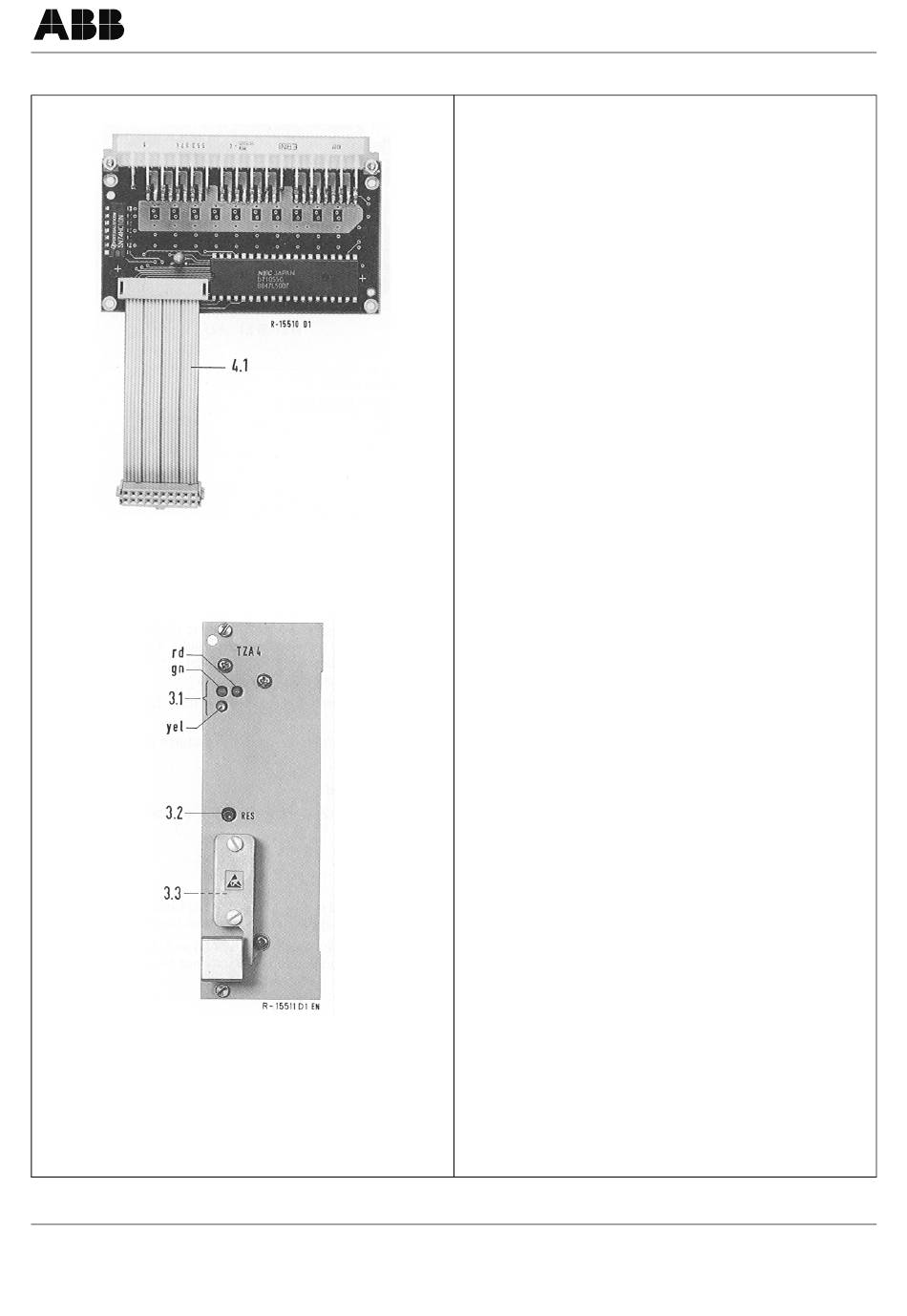

Figure 8
Module d'extension
4.1 Limande avec connecteurr
Figure 9 Face avant
3.1 indicateur d'état de fonctionnement
DEL verte ~ indicateur de fonctionnement
(alimentation)
DEL jaune ~ indicateur d'état (logiciel)
DEL rouge = signalisation d'erreur (matériel)
3.2 touche reset (RES)
3.3 Fiche d'interface
42/18-40 XL
TZA 4, Digital computer / Calculateur de mesure numérique
4.2.3 Module d'extension
Le module d'extension (4) est fixé à la carte imprimée de base
par 4 vis. La liaison électrique à la carte imprimée de base est
assurée par une limande dotée d'un connecteur (4.1).
La liaison aux entrées et aux sorties correspondantes s'effectue
par une réglette mâle séparée présentation D ou F.
4.2.4 Face avant
Les indicateurs DEL d'état de fonctionnement (3.1), la touche
reset (3.2) ainsi que la fiche recouverte d'un capuchon pour l'in-
terface sérielle (3.3) sont disposés en face avant (3).
29
