TBSA progressif (TBSA-x-xxx-xxx-x-3)
TCSA Progressif ((TCSA-x-xx)
Utilisation comme registre d'air extérieur lorsque la
fonction ReCO
est en service.
2
Le moteur de registre possède un câble de 0,9 mètre de
long, d'une section de 4 x 0,75 mm².
Tension d'alimentation 24 V, sur les bornes 31-32 de la
carte du circuit de régulation. La charge max. admissible
sur ces bornes est de 16 VA.

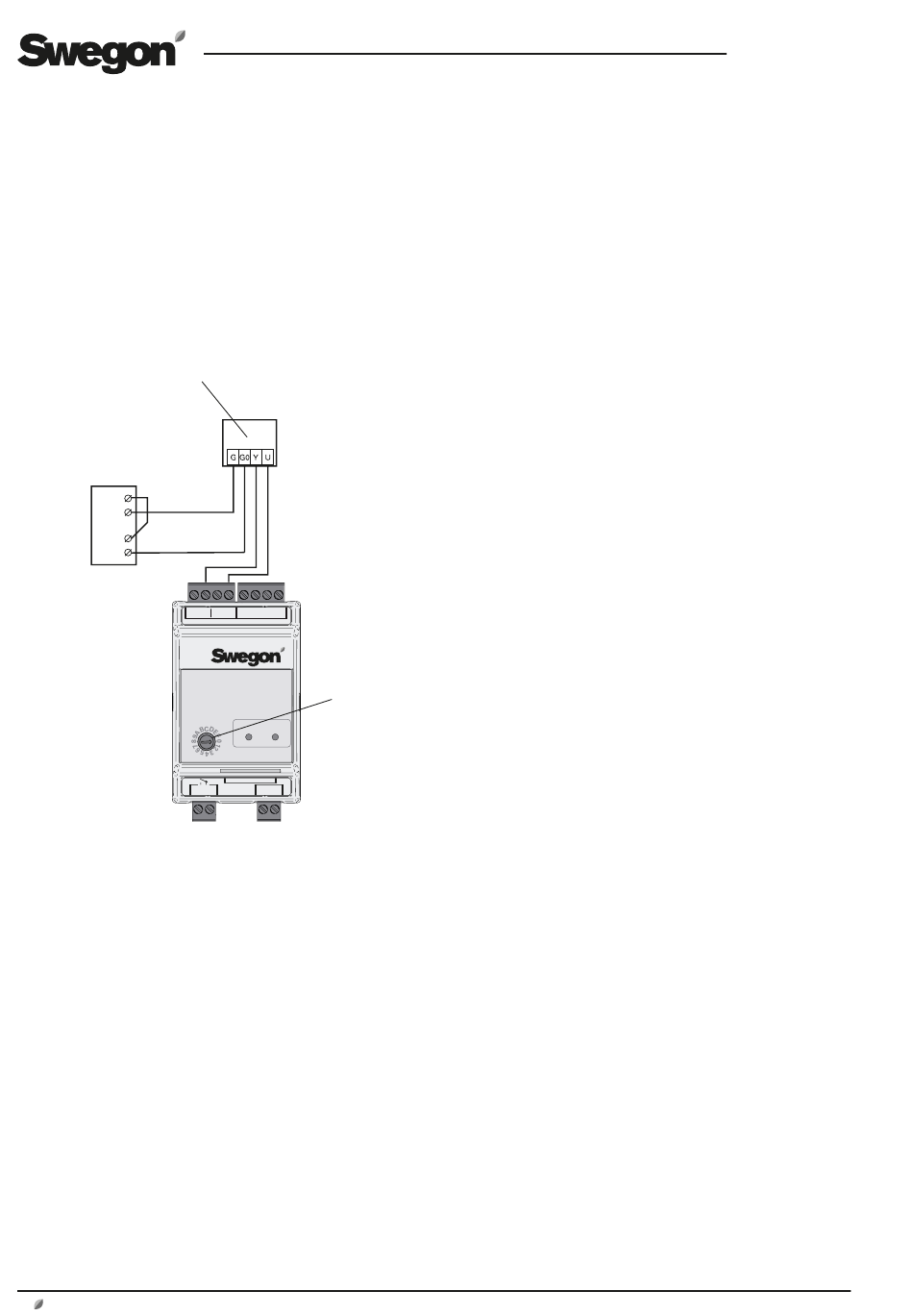

Registre d'air extérieur/Registre externe
Unité de commande GOLD
26
**
27
31
*
*
32
En cas d'utilisation de
plusieurs servomoteurs
de registres, ils doivent
être raccordés en
parallèle.
Le câble n° 9 ne doit pas
être connecté en paral-
lèle, de sorte qu'il n'est
P1
possible de contrôler
qu'un seul servomoteur.
* Les fils d'alimenta-
tion 24 V AC peuvent
se connecter à l'unité
de commande de la
CTA, sur les bornes 31
(G) et 32 (G0).
4
www.swegon.com
Servomoteur:
GMA 161.1E
GCA 161.1E
1 2 8 9
24 V AC
1
2
3
4
5
6
7
8
-
+
-
+
-
-
S
S
+
IQlogic
Positionner le
sélecteur de
COM POWER
fonctions sur 0.
Com 1
Com 2
C
NO
+
-
9
10
11
12
FR.TBSX.210630
Sous réserve de modifications sans avis préalable.
