Manuel de configuration du variateur VLT
HVAC

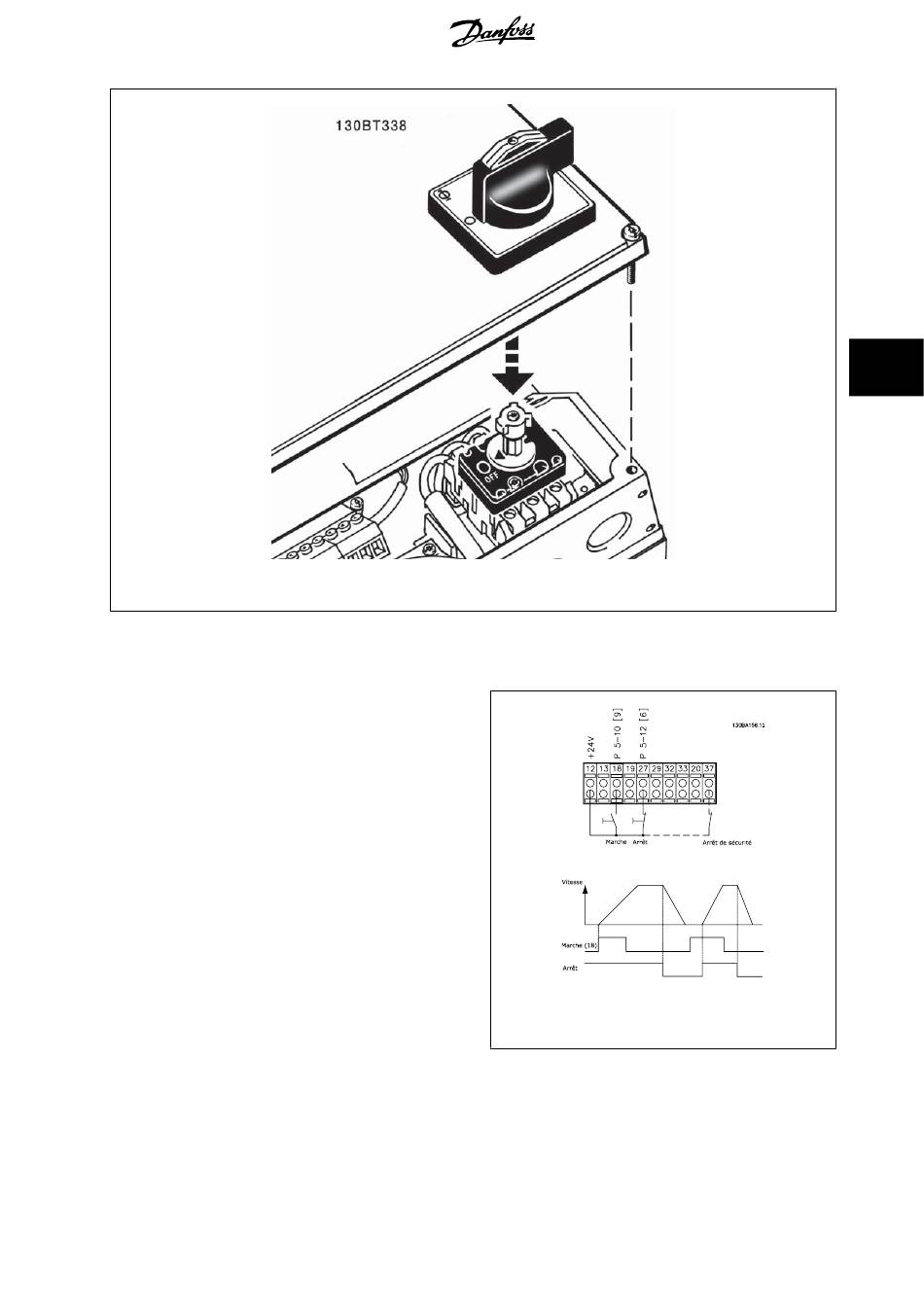

Illustration 5.35: Assemblage de la protection IP21/IP55/NEMA TYPE 12 sur le sectionneur secteur.
5.2.24 Exemple de câblage de base
1. Fixer les bornes du sac d'accessoires à l'avant du variateur de
fréquence.
2. Connecter les bornes 18 et 27 à +24 V (borne 12/13).
Réglages par défaut :
18 = démarrage par impulsion
27 = arrêt inversé
®
MG.11.B7.04 - VLT ® est une marque déposée Danfoss
Illustration 5.36: La borne 37 n'est disponible qu'avec la
fonction d'arrêt de sécurité !
5 Installation
5
105
