Illustration 5.4: Orifices d'entrée de câble pour protection
C1. L'utilisation proposée des orifices n'est qu'une sugges-
tion et d'autres solutions sont possibles.
5.2.6 Presse-étoupe/entrée de conduits - IP21 (NEMA 1) et IP54 (NEMA 12)
Les câbles sont connectés via la plaque presse-étoupe depuis le bas. Démonter la plaque et prévoir les endroits où placer l'entrée des presse-étoupe ou
des conduits. Préparer les trous dans la zone marquée sur le schéma.
La plaque presse-étoupe doit être installée sur le variateur de fréquence pour obtenir le degré de protection spécifiée et garantir un refroidissement
correct de l'unité. Si la plaque presse-étoupe n'est pas installée, l'unité risque de disjoncter.
Protection D1 + D2
Protection E1

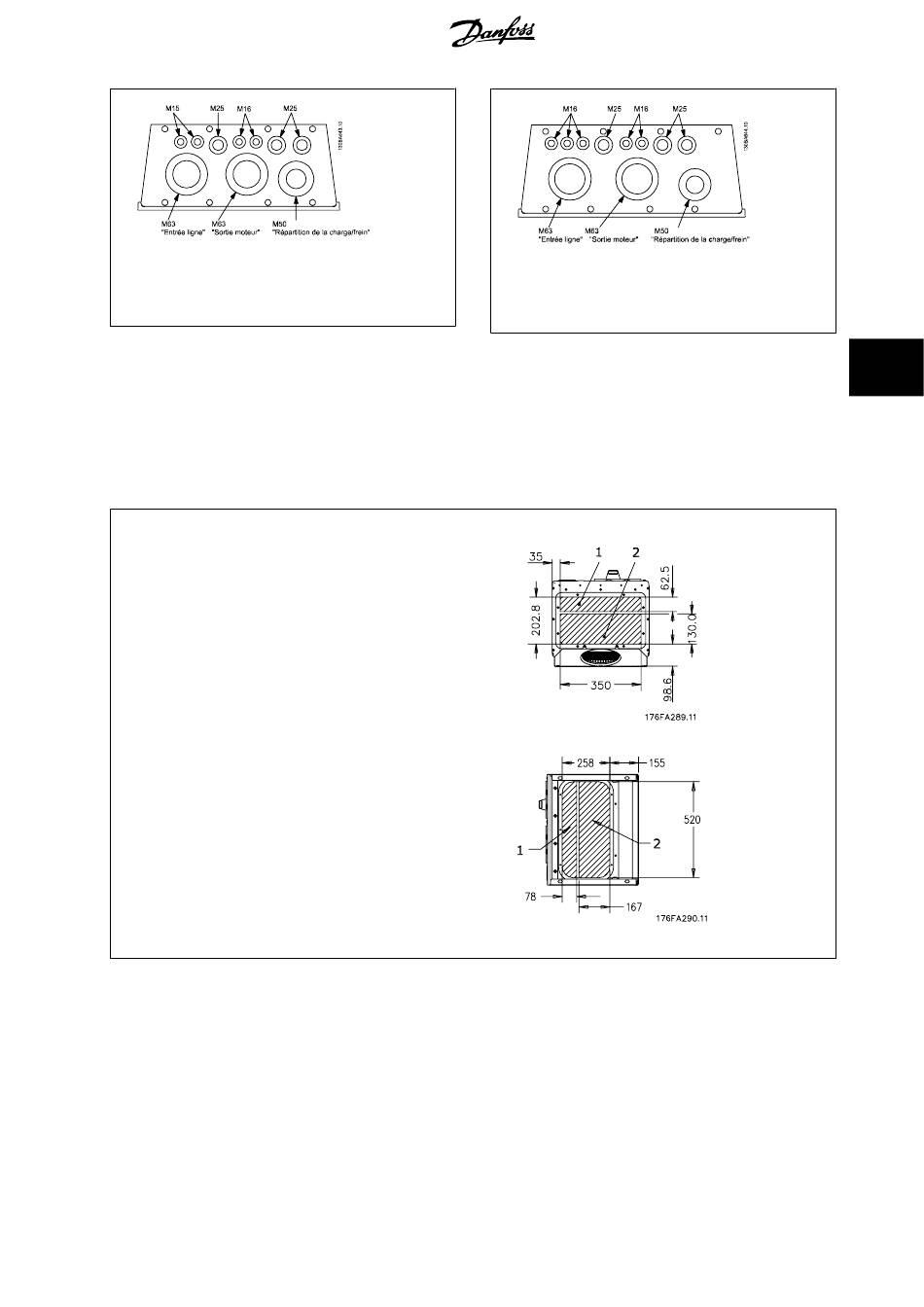

Entrées de câble vues depuis le bas du variateur de fréquence - 1) Côté alimentation 2) Côté moteur
®
Illustration 5.5: Orifices d'entrée de câble pour protection
C2. L'utilisation proposée des orifices n'est qu'une sugges-
tion et d'autres solutions sont possibles.
