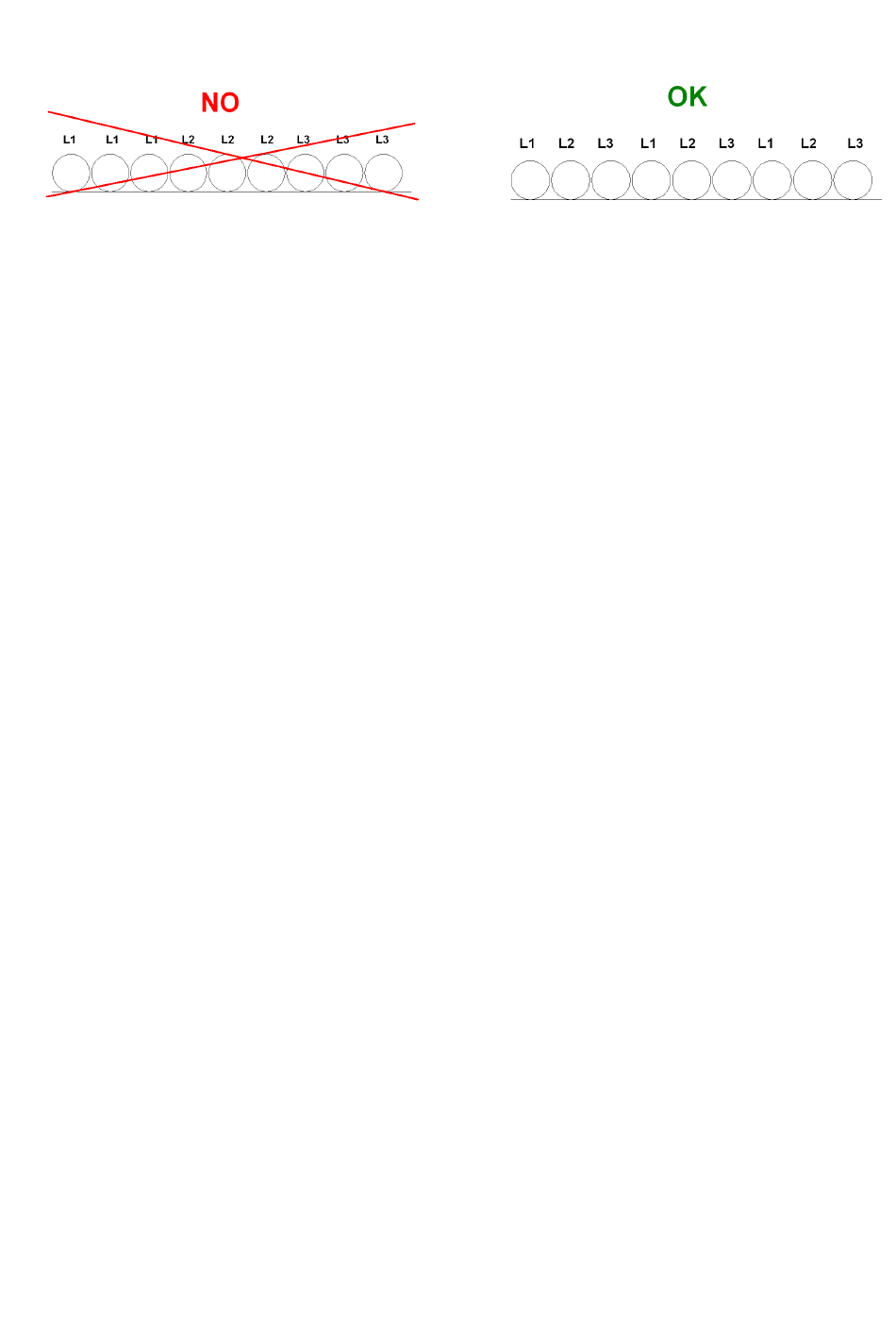

Ill. 9 - Installation de longs câbles d'alimentation électrique
Composants électriques
Toutes les connexions électriques d'alimentation et d'interface sont spécifiées dans le schéma de câblage qui est
expédié avec la machine.
L'installateur doit fournir les composants suivants:
Câbles d'alimentation électrique (gaine dédiée)
-
-
Câbles d'interconnexion et d'interface (gaine dédiée)
-
Coupe-circuit magnéto-thermique de taille appropriée (voir les données électriques).
Câblage électrique
Circuit d'alimentation:
Raccorder les câbles d'alimentation électriques aux bornes du coupe-circuit général sur la plaque de bornes de
la machine. Le panneau d'accès doit avoir un trou de diamètre approprié pour le câble utilisé et son presse-
étoupe. Un conduit flexible peut également être utilisé, contenant les trois phases électriques plus la terre.
En tous cas, une protection absolue contre toute pénétration d'eau via le point de connexion doit être garantie.
Circuit de commande:
Chaque machine de la série est alimentée par un transformateur du circuit de commande auxiliaire 400/115 V.
Aucun câble supplémentaire pour l'alimentation du système de commande n'est donc requis.
En revanche, si un réservoir d'accumulation séparé en option est requis, la résistance antigel électrique doit
avoir une alimentation électrique séparée.
Chauffages électriques
La machine dispose d'un chauffage électrique antigel installé directement sur l'évaporateur. Chaque circuit dispose
également d'un chauffage électrique installé dans le compresseur dont le but est de garder l'huile chaude et donc
d'empêcher la présence de réfrigérant liquide mélangé à l'huile dans le compresseur. Evidemment, le fonctionnement
des chauffages électriques est garanti uniquement s'il y a une alimentation constante. S'il n'est pas possible de laisser la
machine sous tension quand elle n'est pas utilisée l'hiver, suivre au moins deux des procédures décrites dans la section
'Installation mécanique' sous 'protection antigel de l'évaporateur et des échangeurs', et alimenter la machine au moins
24 heures avant le démarrage du compresseur afin de laisser l'huile chauffer.
Alimentation électrique de la pompe
Sur demande, la machine peut être équipée d'un kit de pompe entièrement câblé contrôlé par le microprocesseur de la
machine. Dans ce cas, aucun contrôle supplémentaire n'est requis.
Si le système utilise des pompes en dehors de la machine (non fournies avec l'unité), monter la ligne d'alimentation de
chaque pompe avec un coupe-circuit magnéto-thermique et un contact de commande.
Contrôle de pompe à eau
Raccorder l'alimentation électrique de la bobine du contacteur de commande aux bornes 27 et 28 (pompe 1) et 48 et 49
(pompe 2) situé sur la plaque de bornes M5, puis poser le contacteur sur une alimentation ayant la même tension que la
bobine du contacteur de pompe. Les bornes sont reliées au contact propre du microprocesseur.
Le contact du microprocesseur présente la capacité de commutation suivante:
Tension maximale:
Courant maximal:
Standard de référence:
Le câblage décrit ci-dessus permet au microprocesseur de gérer la pompe à eau automatiquement. Il est de pratique
courante d'installer un contact propre sur le coupe-circuit magnéto-thermique de la pompe et de le brancher en série
avec le contacteur de débit.
250 V AC
2 A résistifs - 2 A inductifs
EN 60730-1
D - KIMAC00611-09FR - 41/68
