Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
73858000 / 73866000: Nur Spül- oder
Waschmaschinen die das DVGW-Zeichen führen,
dürfen ohne Zusatzsicherung an das Gerätean-
schlussventil angeschlossen werden. Wird kein
Verbraucher an das Geräteanschlussventil ange-
schlossen, muss dieses abgestopft werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
Technische Daten
Betriebsdruck:
Empfohlener Betriebsdruck:
Prüfdruck:
Heißwassertemperatur:
Empfohlene Heißwassertemperatur:
Thermische Desinfektion:
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Störung
Armatur schwergängig
Armatur tropft
Wasseraustritt im Bereich des
Schwenkauslaufes
Wasseraustritt am Befestigungsschaft - Anschlussschläuche nicht ganz in
Zu niedrige Warmwassertemperatur
2
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
max. 70°C
65°C
max. 70°C / 4 min
Ursache
- Kartusche defekt, verkalkt
- Kartusche defekt
- O-Ring defekt
den Grundkörper eingeschraubt
- O-Ring am Anschlussschlauch defekt - O-Ring austauschen
- Warmwasserbegrenzung falsch ein-
gestellt
Montage (siehe Seite 6)
Deutsch

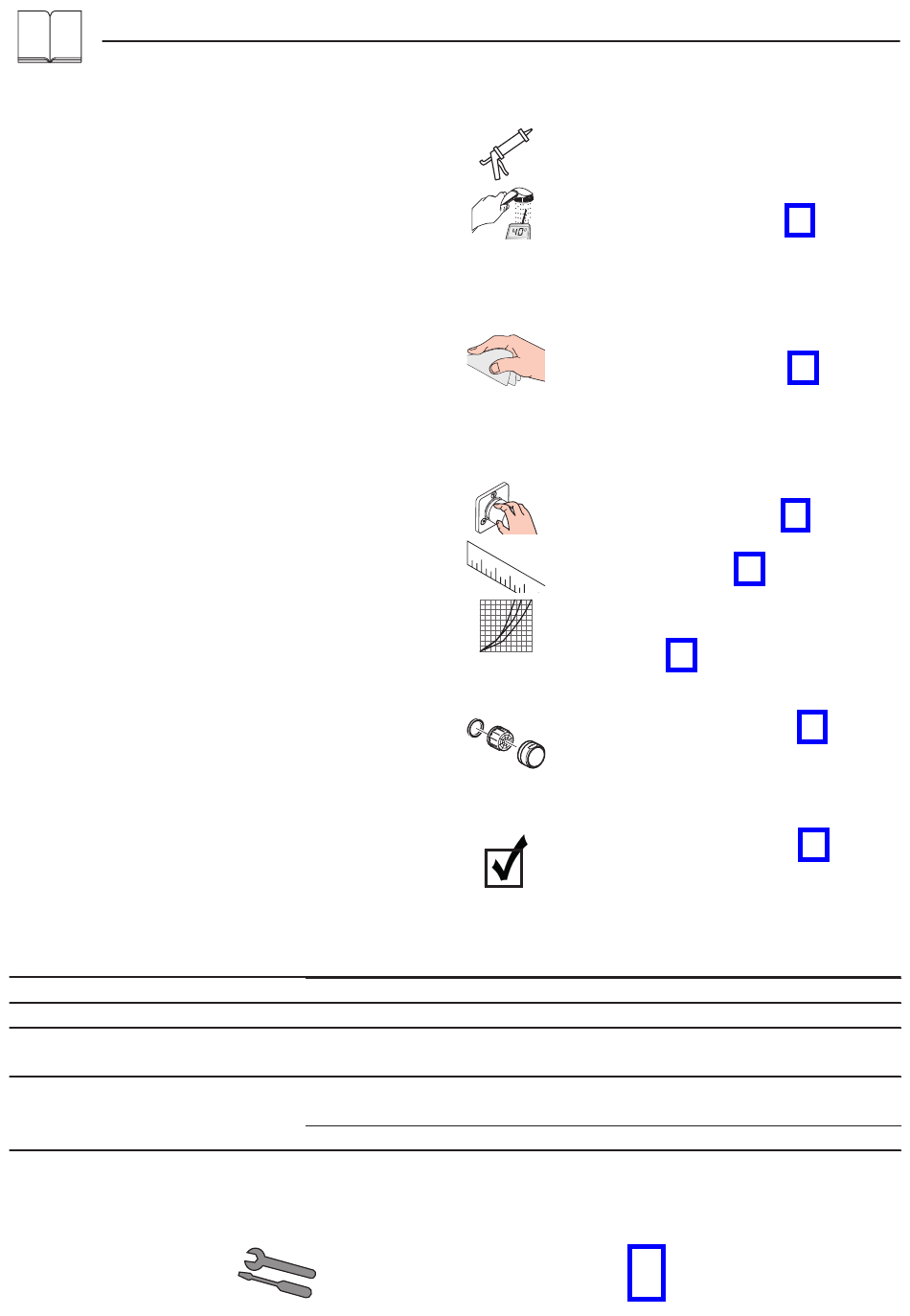

Symbolerklärung
Kein essigsäurehaltiges Silikon
verwenden!
Justierung (siehe Seite 10)
Einstellen der Warmwasserbegrenzung. In
Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.
Bedienung (siehe Seite 11)
Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten
halben Liter nicht als Trinkwasser zu
verwenden.
Reinigung (siehe Seite 12)
Maße (siehe Seite 13)
Durchflussdiagramm
(siehe Seite 15)
Serviceteile (siehe Seite 16)
XXX = Farbcodierung
000 = Chrom
800 = Edelstahl-Optik
Prüfzeichen (siehe Seite 18)
Durchflussleistung Mischer
Durchflussleistung Absperrventil
Abhilfe
- Kartusche austauschen
- Kartusche austauschen
- O-Ring austauschen
- Anschlussschläuche von Hand fest-
ziehen
- Warmwasserbegrenzung einstellen
