ASSEMBLAGE

INSTALLATION DU PLATEAU D'EAU

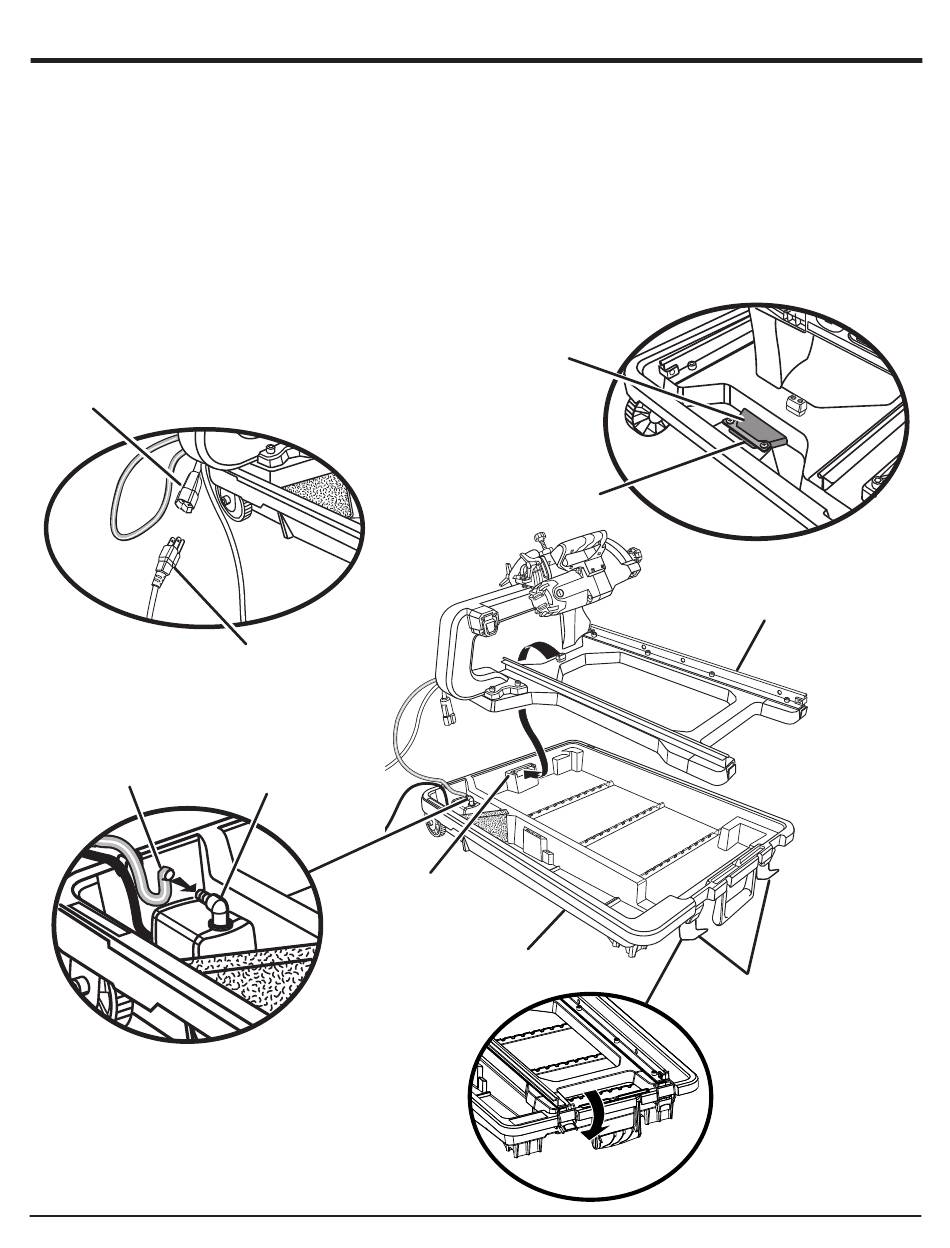

Voir les figures 8 et 9.
 Déposer le plateau d'eau, dans lequel seront installés la
pompe et le filtre, sur une surface plane et solide ou sur un
plancher à niveau.
 Fixer le tuyau d'arrosage au coude de la pompe.
 Soulever doucement la tête du moteur et le cadre du plateau
d'eau par-dessus le plateau d'eau, comme illustré.
 Incliner le cadre du plateau d'eau et insérer l'onglet robuste
dans la fente de la barre.
 Sécuriser le cadre du plateau d'eau en place à l'aide des
loquets situés à l'avant du plateau d'eau.
GAINE
CAOUTCHOUTÉE
D'ALIMENTATION DE
TOYAU
D'ARROSAGE
CORDON
POMPE
COUDE DE
POMPE
FENTE DE LA
BARRE
 Raccorder le cordon d'alimentation de la pompe au cordon
d'alimentation de la tête de moteur. S'assurer que la gaine
caoutchoutée est tirée par-dessus la connexion du cordon
pour aider à prévenir les éclaboussures d'eau sur la fiche.
NOTE : La pompe s'allume lorsque le moteur est mis
en marche. Permettre à la meule d'atteindre sa vitesse
maximale et attendre qu'elle soit humide avant d'engager
le matériau dans la meule.
 Installer le cordon d'alimentation et le tuyau d'arrosage dans
les encoches situées sur le plateau d'eau.
ONGLET
ROBUSTE
FENTE DE LA
BARRE
PLATEAU D'EAU
13 — Français
ASSEMBLAGE DE LA
TÊTE DU MOTEUR ET DU
CADRE
LOQUETS
Fig. 9
