6303 5887 – 03/2001 FR
Notice de montage et
d'entretien
Préparateur mixte

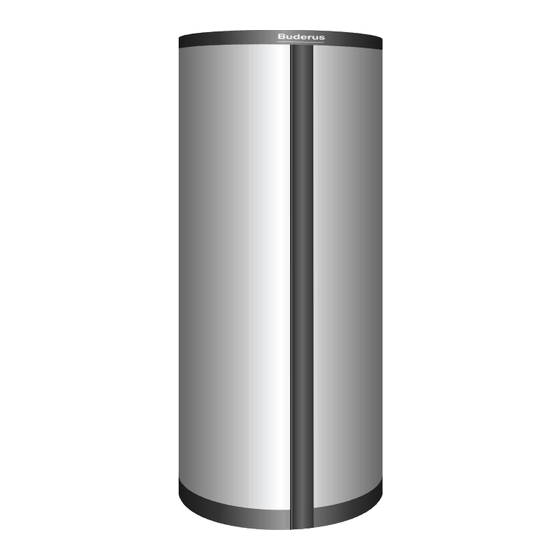

Logalux P750 S
Lire attentivement avant le montage et l'entretien SVP
Pour le professionnel

Publicité

Table des Matières
loading

Sommaire des Matières pour Buderus Logalux P750 S

  • Page 1 6303 5887 – 03/2001 FR Pour le professionnel Notice de montage et d'entretien Préparateur mixte Logalux P750 S Lire attentivement avant le montage et l'entretien SVP...
  • Page 2 Buderus Heiztechnik GmbH Sophienstraße 30-32 D-35573 Wetzlar http://www.heiztechnik.buderus.de E-Mail: info@heiztechnik.buderus.de Document n° : 6303 5887 Date d'édition : 03/2001 Sous réserve de modifications techniques ! Buderus Chauffage SAS http://www.buderus.fr Notice de montage et d'entretien Préparateur mixte Logalux P750 S • Edition 03/2001...
  • Page 3: Table Des Matières

    ..........16 Sous réserve de modifications techniques ! Buderus Chauffage SAS http://www.buderus.fr Notice de montage et d'entretien Préparateur mixte Logalux P750 S • Edition 03/2001...
  • Page 4: Généralités

    –VS –RS EK/EZ/AB 1000 1920 R 1¼ R 1¼ R 1¼ R¾ Tabl. 1 Dimensions *Sans contenu. Sous réserve de modifications techniques ! Buderus Chauffage SAS http://www.buderus.fr Notice de montage et d'entretien Préparateur mixte Logalux P750 S • Edition 03/2001...
  • Page 5 Sélection des fonctions au choix partie inférieure du chauffage préparateur Tabl. 2 Aperçu de l'affectation des sondes sur le PL750 S Sous réserve de modifications techniques ! Buderus Chauffage SAS http://www.buderus.fr Notice de montage et d'entretien Préparateur mixte Logalux P750 S • Edition 03/2001...
  • Page 6: Livraison

    Fig. 3 Utilisation des vis de fixation comme pieds réglables (schéma de principe) Pos. 1: Pieds réglables Sous réserve de modifications techniques ! Buderus Chauffage SAS http://www.buderus.fr Notice de montage et d'entretien Préparateur mixte Logalux P750 S • Edition 03/2001...
  • Page 7: Mise En Place

    Les distances minimum doivent être respectées pour les travaux d'entretien et de montage (fig. 4). mini. 100 Fig. 4 Distances minimum Sous réserve de modifications techniques ! Buderus Chauffage SAS http://www.buderus.fr Notice de montage et d'entretien Préparateur mixte Logalux P750 S • Edition 03/2001...
  • Page 8: Montage

    ! Sécuriser la zone tampon avec des garnitures de sécurité (vase d'expansion à membrane, soupape de sécurité). Sous réserve de modifications techniques ! Buderus Chauffage SAS http://www.buderus.fr Notice de montage et d'entretien Préparateur mixte Logalux P750 S • Edition 03/2001...
  • Page 9: Limites D'utilisation Sécurité

    Si vous respectez les valeurs limites d'utilisation, l'arrêt occasionnel de l'alimentation en eau chaude sanitaire n'entraînera aucun dégât sur le préparateur. Sous réserve de modifications techniques ! Buderus Chauffage SAS http://www.buderus.fr Notice de montage et d'entretien Préparateur mixte Logalux P750 S • Edition 03/2001...
  • Page 10: Installation Et Équipement Des Conduites D'eau

    Puissance maxi. nominale du raccordement de chauffage réservoir d'eau minimum DN 15 *Selon les directives en vigueur. Sous réserve de modifications techniques ! Buderus Chauffage SAS http://www.buderus.fr Notice de montage et d'entretien Préparateur mixte Logalux P750 S • Edition 03/2001...
  • Page 11: Montage Des Sondes

    Monter la sonde dans le doigt de gant situé à l'arrière du préparateur (fig. 1, page 4). Sous réserve de modifications techniques ! Buderus Chauffage SAS http://www.buderus.fr Notice de montage et d'entretien Préparateur mixte Logalux P750 S • Edition 03/2001...
  • Page 12: Sonde De Contact M

    Montez toutes les sondes avant le montage de l'isolation thermique. Fig. 8 Montage de la sonde (schéma de principe) Sous réserve de modifications techniques ! Buderus Chauffage SAS http://www.buderus.fr Notice de montage et d'entretien Préparateur mixte Logalux P750 S • Edition 03/2001...
  • Page 13: Isolation Thermique

    Veillez à ce que les deux rails entaillés s'engrènent parfaitement entre eux. Fig. 9 Montage du matelas isolant (schéma de principe) Sous réserve de modifications techniques ! Buderus Chauffage SAS http://www.buderus.fr Notice de montage et d'entretien Préparateur mixte Logalux P750 S • Edition 03/2001...
  • Page 14 Pos. 4: Capot du préparateur Pos. 5: Attache avec goupilles de serrage Pos. 6: Cache de fermeture Sous réserve de modifications techniques ! Buderus Chauffage SAS http://www.buderus.fr Notice de montage et d'entretien Préparateur mixte Logalux P750 S • Edition 03/2001...
  • Page 15: Mise En Service

    La première mise en service de l'installation doit être réalisée par l'installateur ou par un spécialiste nommé par lui, en présence du propriétaire de l'installation. Sous réserve de modifications techniques ! Buderus Chauffage SAS http://www.buderus.fr Notice de montage et d'entretien Préparateur mixte Logalux P750 S • Edition 03/2001...
  • Page 16: Entretien

    Dévisser les vis à tête hexagonale du couvercle de la trappe de visite et retirer ce dernier. Sous réserve de modifications techniques ! Buderus Chauffage SAS http://www.buderus.fr Notice de montage et d'entretien Préparateur mixte Logalux P750 S • Edition 03/2001...
  • Page 17 Ø 33 × 1500 mm (article no.: 5592186). Pos. 6: Rondelle plate Pos. 7: Couvercle de la trappe de visite Sous réserve de modifications techniques ! Buderus Chauffage SAS http://www.buderus.fr Notice de montage et d'entretien Préparateur mixte Logalux P750 S • Edition 03/2001...
  • Page 18 Mettre les disques isolants et le capot du préparateur en place. Mettre l'installation en marche. Sous réserve de modifications techniques ! Buderus Chauffage SAS http://www.buderus.fr Notice de montage et d'entretien Préparateur mixte Logalux P750 S • Edition 03/2001...
  • Page 19 Veuillez contacter l'installateur. Evitez d'encrasser l'anode avec de l'huile ou de la graisse. * Accessoire sur commande. Sous réserve de modifications techniques ! Buderus Chauffage SAS http://www.buderus.fr Notice de montage et d'entretien Préparateur mixte Logalux P750 S • Edition 03/2001...
