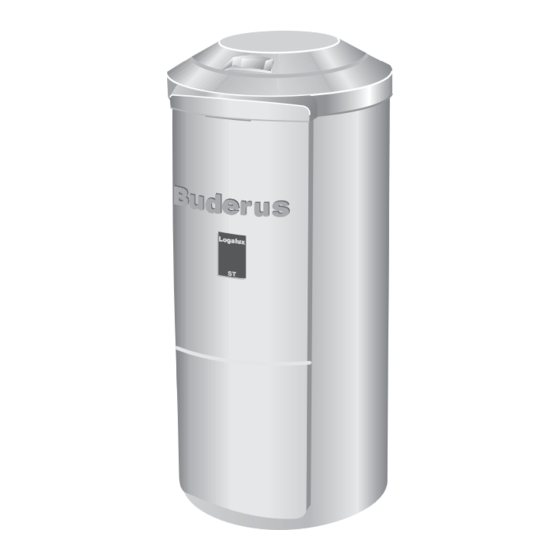

- Page 1 Notice de montage et d’entretien Préparateur d’eau chaude Pour le professionnel sanitaire Lire attentivement avant le montage et l’entretien SVP. Logalux ST160/4 – ST300/4...
-
Page 2: Table Des Matières
8.5 Remise en service du préparateur d’ECS après le nettoyage ....18 Préparateur d’eau chaude sanitaire Logalux ST160/4 – ST300/4 - Sous réserve de modifications techniques. -
Page 3: Généralités
Buderus compétente. CONSEIL D’UTILISATION Veuillez respecter les normes et directives locales en vigueur pour le montage et le fonctionnement de l’installation de chauffa- ge ! Préparateur d'eau chaude sanitaire Logalux ST160/4 – ST300/4 - Sous réserve de modifications techniques. -
Page 4: Outillage, Matériaux Et Auxiliaires
Sont également appropriés : – Chariot spécial Buderus ou diable avec sangle – Filet de transport Buderus – Aspirateur normal ou aspirateur à eau pour le nettoyage Préparateur d'eau chaude sanitaire Logalux ST160/4 – ST300/4 - Sous réserve de modifications techniques. -
Page 5: Sécurité
Un préparateur qui doit être remplacé ne peut être re- cyclé que par un organisme agréé, dans le respect de l’environnement. Préparateur d'eau chaude sanitaire Logalux ST160/4 – ST300/4 - Sous réserve de modifications techniques. -
Page 6: Description Du Produit
à l’eau alimen- taire contenue dans le réservoir du préparateur. Le con- tenu du préparateur est tempéré de manière homogène. Préparateur d'eau chaude sanitaire Logalux ST160/4 – ST300/4 - Sous réserve de modifications techniques. -
Page 7: Caractéristiques Techniques
Selon le raccordement à l’installation de chauffage, une protection individuelle est nécessaire (soupape de sécurité, vase d’expansion à membrane). Les pressions de service et de contrôle sont des surpressions. Préparateur d'eau chaude sanitaire Logalux ST160/4 – ST300/4 - Sous réserve de modifications techniques. -
Page 8: Transport Du Préparateur D'eau Chaude Sanitaire
(polystyrène expansé). Fig. 3 Transport du préparateur d’ECS avec le chariot spécial Buderus Pos. 1 : Chariot spécial Buderus Pos. 2 : Préparateur d’ECS (dans son emballage) Préparateur d'eau chaude sanitaire Logalux ST160/4 – ST300/4 - Sous réserve de modifications techniques. -
Page 9: Montage Du Préparateur D'eau Chaude Sanitaire
Fig. 5 Mise en place verticale du préparateur d’eau chaude sanitaire Pos. 1 : Rembourrage du couvercle Pos. 2 : Vis réglable Préparateur d'eau chaude sanitaire Logalux ST160/4 – ST300/4 - Sous réserve de modifications techniques. -
Page 10: Installer Les Conduites D'eau Chaude Sanitaire
à des raccordements non étanches. ATTENTION ! Installez les conduites de raccordement sans contrainte. Veillez à ce que les flexibles ne soient ni pliés ni tordus. Préparateur d'eau chaude sanitaire Logalux ST160/4 – ST300/4 - Sous réserve de modifications techniques. -
Page 11: Soupape De Sécurité (Sur Site)
6.2.2 Contrôle d’étanchéité Contrôler l’étanchéité de tous les raccordements, de l’orifice de nettoyage et de l’anode au magnésium. Monter toutes les conduites et les raccordements sans contraintes. Préparateur d'eau chaude sanitaire Logalux ST160/4 – ST300/4 - Sous réserve de modifications techniques. -
Page 12: Montage De La Sonde De Température D'eau Chaude Sanitaire
à la livraison. Fig. 8 Monter l’arrêt de sécurité de la sonde Pos. 1 : Arrêt de sécurité Pos. 2 : Doigt de gant Préparateur d'eau chaude sanitaire Logalux ST160/4 – ST300/4 - Sous réserve de modifications techniques. -
Page 13: Mise En Service Et Mise Hors Service
Vérifier l’étanchéité de tous les raccordements et AW : Sortie ECS tuyaux ainsi que du couvercle de la trappe de visite. EK : Entrée eau froide EZ : Entrée circuit Préparateur d'eau chaude sanitaire Logalux ST160/4 – ST300/4 - Sous réserve de modifications techniques. -
Page 14: Remarques Relatives Au Fonctionnement
(rinçage des conduites). Vous trouverez les informations nécessai- res à l’utilisation (par ex. le réglage de la température d’ECS) dans la notice d’utilisa- tion de l’appareil de régulation. Préparateur d'eau chaude sanitaire Logalux ST160/4 – ST300/4 - Sous réserve de modifications techniques. -
Page 15: Entretien
Pos. 1 : Couvercle de l’habillage Pos. 2 : Canal d’habillage supérieur Pos. 3 : Isolation thermique du couvercle de la trappe de visite Pos. 4 : Canal d’habillage inférieur Préparateur d'eau chaude sanitaire Logalux ST160/4 – ST300/4 - Sous réserve de modifications techniques. -
Page 16: Nettoyer Le Préparateur
(par ex. avec le produit détartrant CitroPlus de la société Sanit). Nous vous recommandons de faire faire le nettoyage chimique par une entreprise spé- cialisée. Fig. 12 Rincer le préparateur Préparateur d'eau chaude sanitaire Logalux ST160/4 – ST300/4 - Sous réserve de modifications techniques. -
Page 17: Contrôler L'anode Au Magnésium
13. Insérer la fiche du câble de raccordement à la masse (fig. 13, pos. 3) dans la fiche plate de l’anode au ma- gnésium. Préparateur d'eau chaude sanitaire Logalux ST160/4 – ST300/4 - Sous réserve de modifications techniques. -
Page 18: Remise En Service Du Préparateur D'ecs Après Le Nettoyage
Pos. 1 : Couvercle de l’habillage Pos. 2 : Canal d’habillage supérieur Pos. 3 : Isolation thermique du couvercle de la trappe de visite Pos. 4 : Canal d’habillage inférieur Préparateur d'eau chaude sanitaire Logalux ST160/4 – ST300/4 - Sous réserve de modifications techniques. - Page 19 Notes Préparateur d’eau chaude sanitaire Logalux ST160/4 – ST300/4 - Sous réserve de modifications techniques.
