Assembling the PORTA DAVIT 1000
1
PORTA DAVIT
Fût d'insertion
Embase

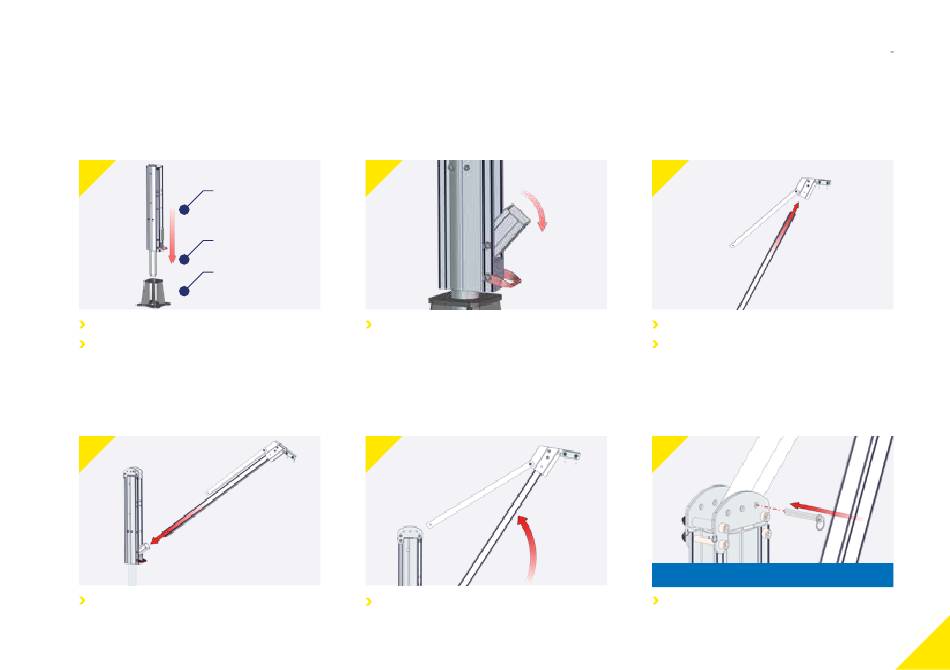

Insérez la potence dans l'embase comme illustré.
Assurez-vous que le fût d'insertion soit
totalement enfoncé et que la collerette soit en
contact avec l'embase.
4
Insérer le fût supérieur dans le fût inférieur.
2
Orienter le fût inférieur afin qu'il puisse accueillir la
partie supérieure de la potence.
5
Supporter le poids de la flèche sur l'épaule et
positionner la barre rigide au réglage de la
portée souhaitée
PORTADAVIT
3
Assembler la tête de potence sur le fût supérieur.
Accrocher le palan sur l'un des anneaux
(recommandé pour limiter la manutention).
6
Ensure the radius adjustment pin is fully engaged before use.
Insérez la goupille d'ajustement de la portée.
