3.4. Inštalácia riadiacej jednotky a snímačov (136E)
Riadiaca jednotka sa dodáva s podrobnými pokynmi, ako jednotku upevniť na stenu. Nainštalujte teplotný
snímač nad kachle na stenu miestnosti sauny. Musí byť nainštalovaný v pozdĺžnej stredovej osi kachlí
100 mm od stropu. Obrázok 13.
Neumiestňujte otvor prívodu vzduchu tak, aby prúd vzduchu ochladzoval teplotný snímač.
Obrázok 5.

3.5. Resetovanie ochrany proti prehriatiu

Ak teplota v saune nebezpečne stúpne, ochrana proti prehriatiu trvalo vypne elektrické napájanie kachlí.
Po vychladnutí kachlí možno ochranu proti prehriatiu resetovať.
136
Resetovacie tlačidlo je umiestnené na ráme termostatu na prípojkovej skrini (pozri obr. 14). Preto je pred
začatím práce nutné demontovať poistky kachlí na elektrickom paneli. Ochranu proti prehriatiu smú
resetovať iba osoby, ktoré majú oprávnenie vykonávať elektrickej inštalácie.
Pred stlačením tlačidla musí byť najprv zistená príčina poruchy.
Sú kamene rozdrobené alebo natlačené jeden na druhom?
•
Boli kachle dlho zapnuté bez toho, aby sa sauna používala?
•
Je snímač termostatu mimo svojho miesta alebo je poškodený?
•
Utrpeli kachle nejaký náraz alebo otras?
•
Vyskrutkujte upevňovaciu skrutku na strane s ovládačmi z dna prípojkovej skrine tak, aby bolo vidieť
približne 10 – 12 mm závitu skrutky. Opatrne vyberte koncovku zo skrine. Odstráňte nastavovacie
koliesko termostatu a rám termostatu z ich úchytov (4 zaisťovacie vačky) a zároveň opatrne držte
stlačený nastavovací hriadeľ. Rám termostatu sa posunie asi o 40 mm dozadu a odkryje sa resetovacie
tlačidlo limitnej zarážky.
Resetujte limitnú zarážku stlačením (v prípade potreby použite silu až 7 kg) tak, aby bolo počuť cvaknutie.
Po stlačení resetovacieho tlačidla vráťte rám termostatu do pôvodnej polohy a zatlačte nastavovacie
koliesko na hriadeľ.
Pred utiahnutím upevňovacej skrutky koncovky skontrolujte, či sa okraj prípojkovej skrine nachádza
oproti spodnému okraju drážky na koncovke.
136E
Viac informácií nájdete v pokynoch na inštaláciu riadiacej jednotky.
400V 2N~
U2 N N N L1 L2 L3
3
ZVYŠKOVÉ PRÚDOVÉ
ZARIADENIE
OSVETLENIE
4
4
ZDROJ
NAPÁJANIA
400V/230V 3N~
L2
N
L3
L1
POITSKY
ROZVODNÁ SKRINKA

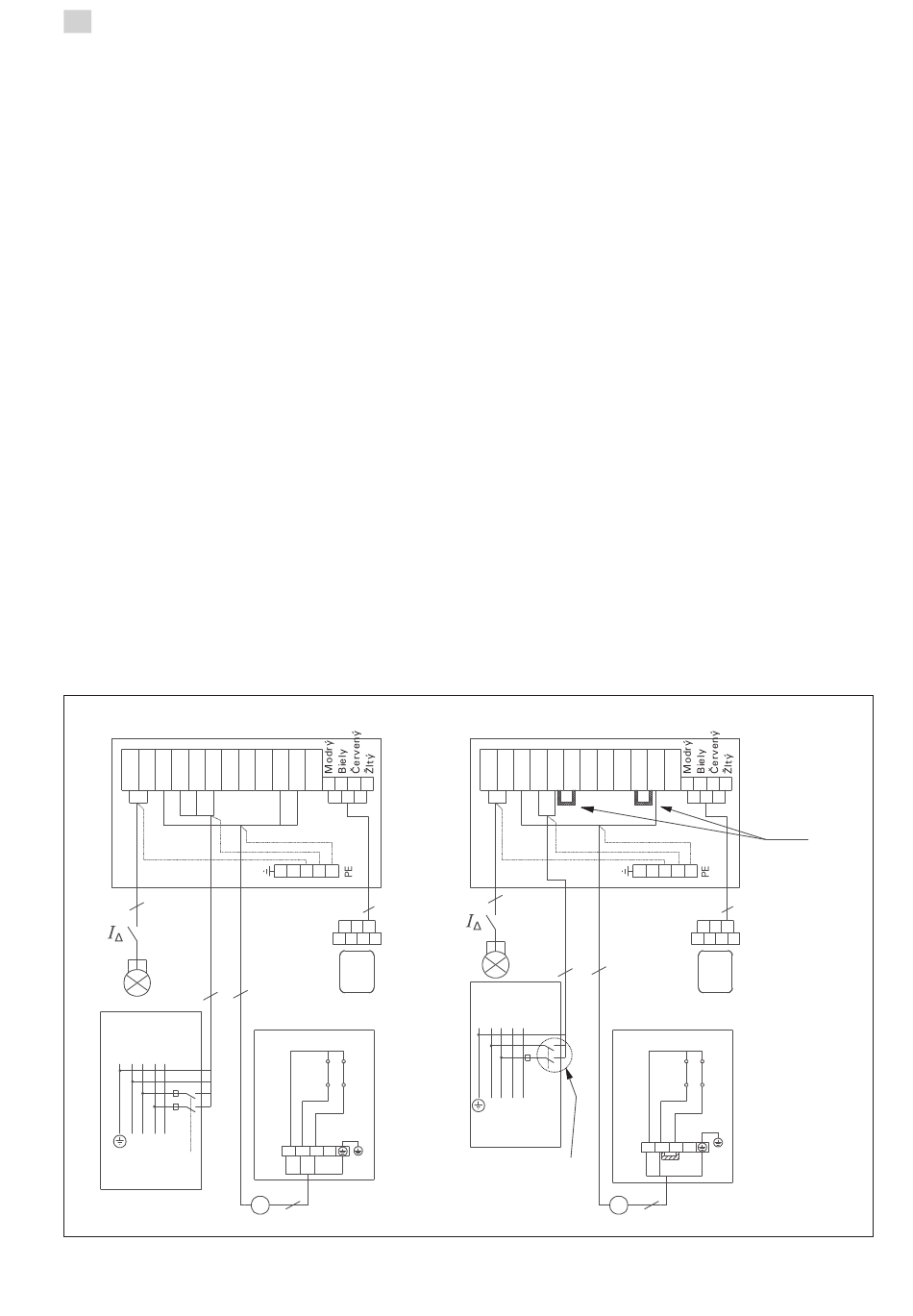

Obrázok 12. Elektrické pripojenie kachlí (136E) a riadiacej jednotky
