IMPORTANT : Pour éviter que le moyeu d'hélice ne se corrode et se grippe sur l'arbre (particulièrement en
eaux salées), toujours appliquer une couche de lubrifiant recommandé sur toute la longueur de l'arbre d'hélice
aux intervalles recommandés et à chaque retrait de l'hélice de son arbre.
7.

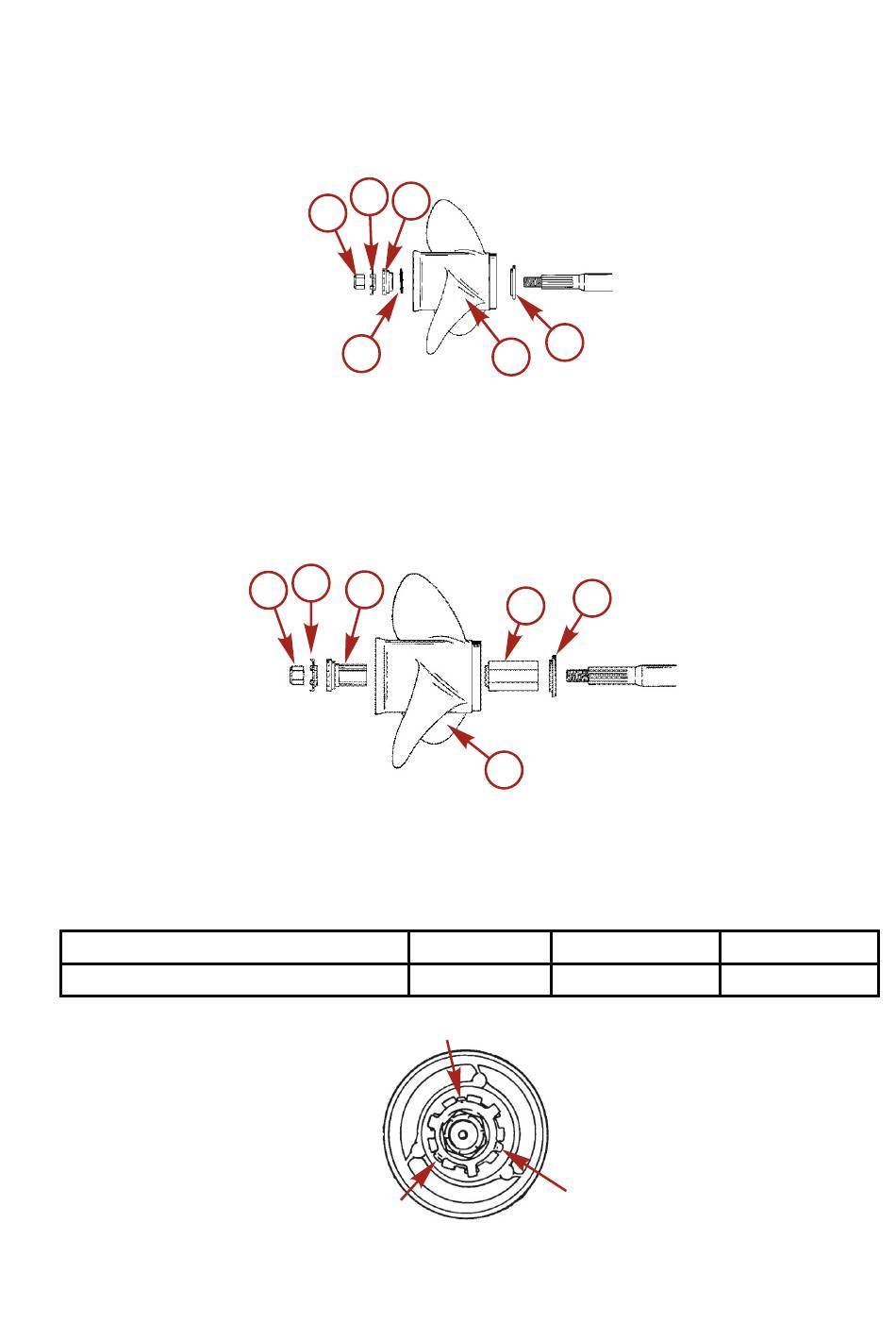

Hélices à moyeu d'entraînement Flo-Torq I – Installer le moyeu de poussée avant, l'hélice, la rondelle de
continuité, le moyeu de poussée arrière, le frein d'écrou et l'écrou d'hélice sur l'arbre.
a -
Écrou d'hélice
b -
Frein d'écrou d'hélice
c -
Moyeu de poussée arrière
8.
Hélices à moyeu d'entraînement Flo-Torq II – Installer le moyeu de poussée avant, la douille
d'assemblage remplaçable, l'hélice, le moyeu de poussée, le frein d'écrou d'hélice et l'écrou d'hélice sur
l'arbre.
a -
Écrou d'hélice
b -
Frein d'écrou d'hélice
c -
Moyeu de poussée arrière
9.
Mettre un bloc de bois entre l'embase et l'hélice puis serrer l'écrou d'hélice au couple spécifié.
Description
Écrou d'hélice
10. Bloquer l'écrou d'hélice en recourbant trois des languettes dans les cannelures du moyeu de poussée.
ENTRETIEN
a b c
d
a b
c
f
e
26908
d -
Rondelle de continuité
e -
Hélice
f -
Rondelle de butée avant
f
e
d
d -
Hélice
e -
Douille d'assemblage remplaçable
f -
Moyeu de poussée avant
N.m
75
26945
45
26941
lb. in.
lb. ft.
55
