V .
Loquets à bouton pression
La plateforme est fixée à la base motrice à l'aide de deux
loquets à bouton pression. Voir la figure 25. Chaque loquet
est composé d'un levier, d'un boulon et d'un écrou. Voir la
figure 26. La came à l'extrémité du levier lui permet de
s'ouvrir ou de se refermer en place. Quand au loquet à
bouton pression, il peut se desserrer ou se resserrer.
Lorsque le levier est ouvert le loquet est desserré. Tandis
que lorsqu'il est fermé, il est serré.
Pour fermer un loquet à bouton pression:
1. Assurez-vous que le levier est en position ouverte.
2. Tournez l'écrou, dans le sens des aiguilles d'une montre,
jusqu'à ce qu'il soit bien serré.
3. Replacez le levier en position fermée.
NOTE: Si vous ne pouvez pas remettre le levier en
position fermée, alors tournez l'écrou de un quart à
un demi tour, dans le sens contraire des aiguilles
d'une montre.
Angle de la plateforme
L'angle de la plateforme peut être changé avec l'aide d'une
clé hexagonale. Voir la figure 21.
Pour ajuster l'angle de la plateforme:
1. Relevez la plateforme pour trouver l'emplacement
des vis.
2. Tournez les vis dans le sens des aiguilles d'une montre
pour réduire l'angle de la palette.
3. Tournez les vis dans le sens inverse des aiguilles d'une
montre pour augmenter l'angle.
Position du contrôleur
Vous pouvez repositionner le contrôleur du coté droit au
gauche selon votre besoin.
MISE EN GARDE! Assurez-vous que le
câble du contrôleur ne puisse se
coincer entre le siège et la base
motorisée.
Pour changer la position du contrôleur:
1. Coupez le contact du contrôleur. Voir la section VII.
"Fonctionnement".
2. Débranchez le contrôleur de la base motorisée.
3. Coupez l'attache plastique qui retient le câble sous
l'accoudoir.
28
R E G L A G E S
www.quantumrehab.com
C O N F O R T
VIS DE SERRAGE

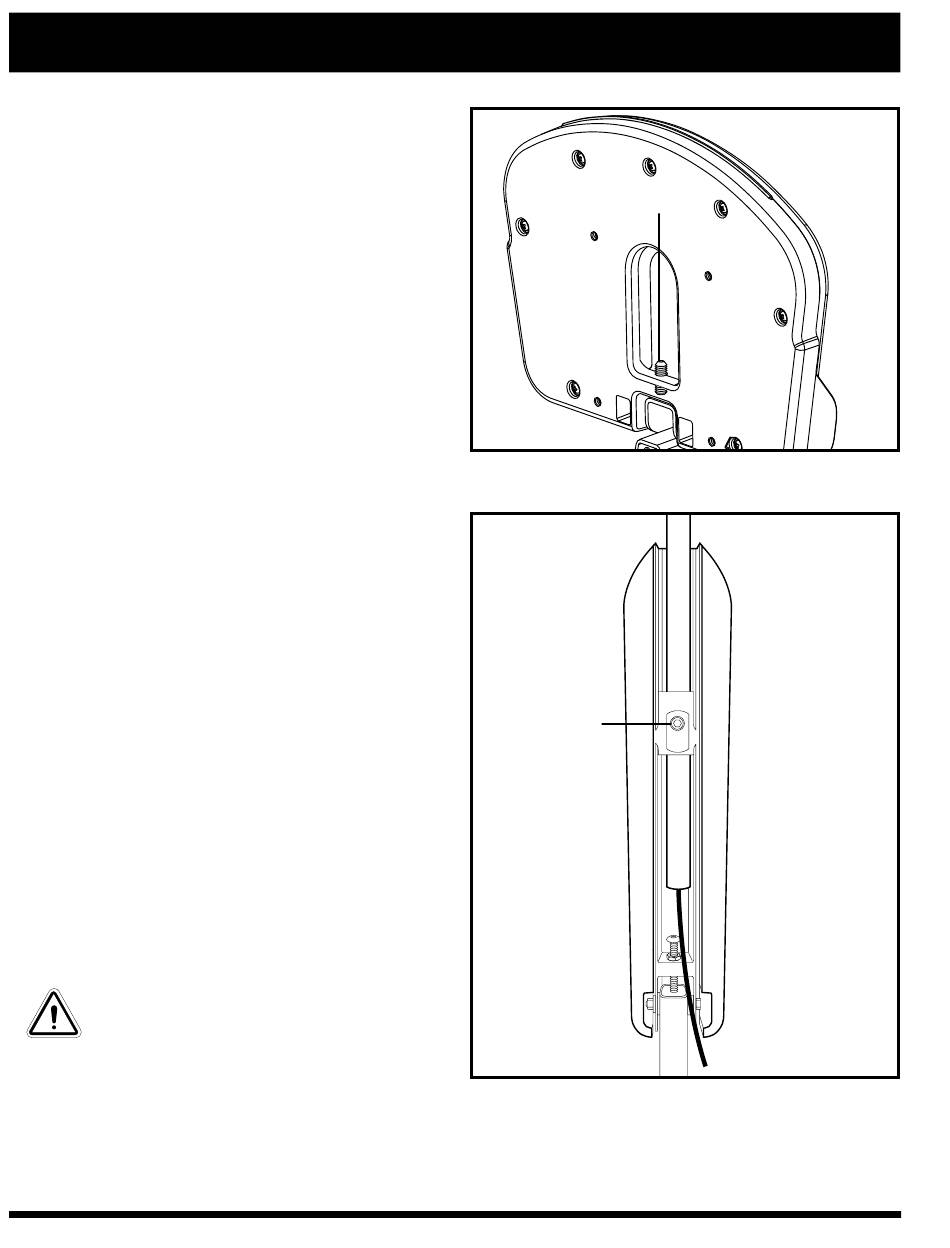

Figure 21. Vue du dessous de la Plateforme
VIS DE SERRAGE
Figure 22. Dessous de l'accoudoir
