ESPAÑOL

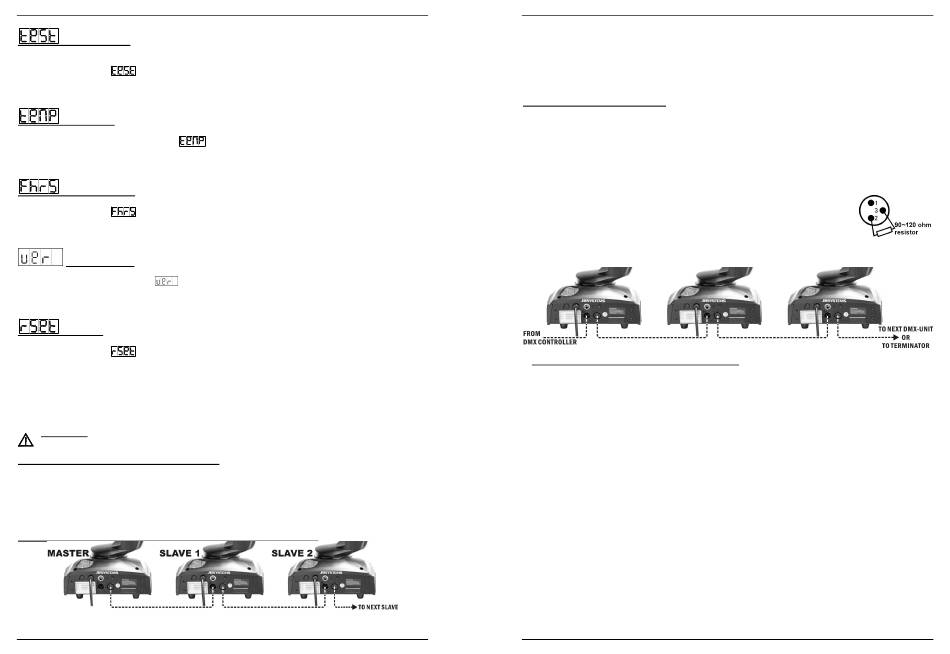

Autodiagnóstico
Se utiliza para activar un programa de "autodiagnóstico" que muestra todas las posibilidades de la
unidad.
 Pulse el botón MENU
hasta que parpadee en la pantalla.
 Pulse el botón ENTER para iniciar el programa de autodiagnóstico interno.
 Para volver a las funciones pulse el botón MENU.
Temperatura
Se utiliza para mostrar la temperatura dentro del compartimento de la lámpara
 Pulse el botón MENU hasta que el signo
 Pulse el botón ENTER y la temperatura se mostrará en la pantalla.
 Para volver a las funciones pulse el botón MENU otra vez.
Horas del aparato
Se utiliza para mostrar el número de horas de funcionamiento de la unidad.
 Pulse el botón MENU hasta que parpadee en la pantalla.
 Pulse el botón ENTER para mostrar el número de horas de funcionamiento en la pantalla.
 Para volver a las funciones pulse el botón MENU.
Software version
Se utiliza para comprobar la versión de software que lleva la unidad
 Pulsar el botón MENU hasta que
parpadee en el display.
 Pulsar el botón ENTER para mostrar la versión de software en el display.
 Para volver a las funciones presionar el botón de MENU.
Restaurar
Se utiliza para restaurar la unidad.
 Pulse el botón MENU
hasta que parpadee en la pantalla.
 Pulse ENTER para restaurar todos los canales a su posición estándar.
 Para volver a las funciones pulse el botón MENU.
Compruebe también el capítulo sobre la configuración del canal DMX de la unidad para saber cómo forzar
una restauración mediante DMX.
INSTALACIÓN ELÉCTRICA + DIRECCIONAMIENTO
Importante: La instalación eléctrica sólo debe ser llevada a cabo por personal cualificado, de
acuerdo con la regulaciones sobre seguridad eléctrica y mecánica de su país.
Instalación eléctrica para 1 unidad independiente:
 Inserte el cable de red eléctrica. La unidad comienza a funcionar instantáneamente en modalidad
independiente.
Observación 1: Puede conectar un controlador CA-8 remoto a la unidad si desea disponer de más
control. Consulte "Manejo de la unidad" para saber cómo hacerlo.
Observación 2: Si no hay emisión, asegúrese de establecer la unidad en modo maestro y seleccione el
modo blackout en "NO" (consulte el capítulo anterior)
Instalación eléctrica de una o más unidades en modalidad maestra/eslava:
 Conecte de 2 a un máximo de 16 unidades juntas mediante cables de micrófono equilibrados de buena
JB SYSTEM 49/63
®
MANUAL DE INSTRUCCIONES
parpadee en la pantalla.
LYNX-II
ESPAÑOL
calidad. La primera unidad en la cadena se comportará como el maestro (master), las otras unidades
actuarán automáticamente como esclavos (slaves).
 Asegúrese de que todas las unidades están conectadas a la red eléctrica.
 ¡Ya está!
Observación: Puede conectar un controlador CA-8 remoto a la unidad maestra si desea disponer de más
control sobre el funcionamiento maestro/esclavo.
Instalación eléctrica en modo DMX:
 El protocolo DMX es una señal de alta velocidad muy utilizada para controlar equipo de iluminación
inteligente. Necesita conectar en cadena tipo margarita su controlador DMX y todas las unidades
conectadas con un cable equilibrado de buena calidad.
 Se utilizan conectores XLR de 3 pines y conectores XLR de 5 pines, no obstante, el conector XLR de 3
pines es más popular porque estos cables son compatibles con los cables de audio equilibrados.
Disposición de pines en el conector XLR de 3 pines:
positiva (+)
Disposición de pines en el conector XLR de 5 pines:
positiva (+) ~ Pines4+5 no se utilizan.
 Para evitar un comportamiento anómalo de los efectos luminosos, debido a
interferencias, debe utilizar un terminador de 90Ω a 120Ω al final de la cadena.
Nunca utilice cables divisores en Y, ¡No funcionarán!
 Asegúrese de que todas las unidades están conectadas a la red eléctrica.
 Cada efecto luminoso en la cadena necesita disponer de su propia dirección de inicio de forma que
sepa qué comando del controlador debe descodificar. En la siguiente sección obtendrá información
sobre cómo establecer las direcciones DMX.
 AJUSTE DE LA DIRECCIÓN DE INICIO CORRECTA:
Consulte el capítulo anterior (ajuste de dirección DMX-512) para saber cómo ajustar la dirección de inicio en
esta unidad. La dirección de inicio de cada unidad es muy importante. Lamentablemente es imposible
decirle en este manual de usuario qué dirección de inicio debe ajustar porque esto dependerá
completamente del controlador que utilice... Consulte el manual de usuario de su controlador DMX para
saber que direcciones de inicio debe ajustar.
JB SYSTEM 50/63
®
MANUAL DE INSTRUCCIONES
Pin1 = GND ~ Pin2 = Señal negativa (-) ~ Pin3 = Señal
Pin1 = GND ~ Pin2 = Señal negativa (-) ~ Pin3 = Señal
LYNX-II
