Huile de transmission fi nale
Il faut s'assurer avant chaque départ qu'il
n'y a pas de fuite d'huile au niveau du car-
ter de transmission fi nale. Si une fuite est
détectée, faire contrôler et réparer le scoo-
ter par un concessionnaire Yamaha. Il faut
en outre changer l'huile de transmission
finale aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
1. Mettre le moteur en marche et ame-
ner l'huile de transmission finale à
température en conduisant le scooter
pendant quelques minutes, puis cou-
per le moteur.
2. Dresser le scooter sur sa béquille
centrale.
3. Placer un bac à vidange sous le
carter de transmission fi nale afi n d'y
recueillir l'huile usagée.
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
FAU20065
ZAUM00**

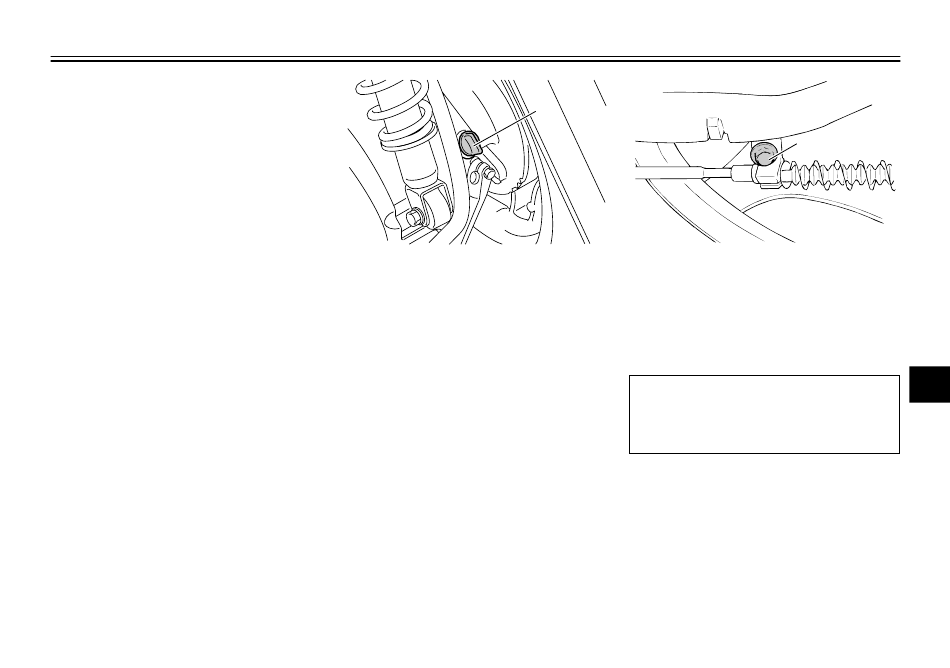

1. Bouchon de remplissage de l'huile de trans-
mission fi nale
4. Déposer le bouchon de remplissage
de l'huile de transmission finale et
son joint torique du carter de trans-
mission fi nale.
5. Retirer la vis de vidange de l'huile de
transmission fi nale et son joint afi n de
vidanger l'huile du carter de transmis-
sion fi nale.
6-12
1
ZAUM00**
1. Vis de vidange de l'huile de transmission
fi nale
6. Remonter la vis de vidange de l'huile
de transmission finale et son joint
neuf, puis serrer la vis au couple spé-
cifi é.
Couple de serrage :
Vis de vidange de l'huile de trans-
mission fi nale :
23 Nm (2.3 m·kgf, 16.6 ft·lbf)
7. Remettre à niveau en ajoutant la
quantité spécifi ée de l'huile de trans-
mission fi nale recommandée. AVER-
TISSEMENT! S'assurer qu'aucune
crasse ou objet ne pénètre dans
le carter de transmission finale.
Veiller à ne pas mettre d'huile sur
le pneu ou la roue.
FAU1722A
1
1
2
3
4
5
6
7
8
9
[FWA11311]
