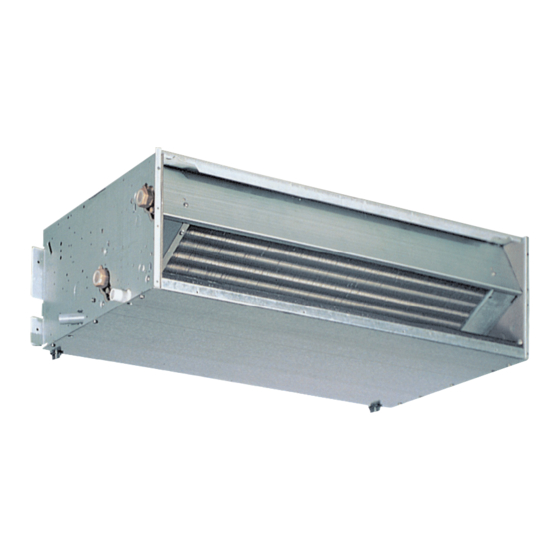

AERMEC FCX 17 Manuel De Fonctionnement Et D'installation
  1. Manuels
  2. Marques
  3. AERMEC Manuels
  4. Équipement de ventilation
  5. FCX 17
  6. Manuel de fonctionnement et d'installation

AERMEC FCX 17 Manuel De Fonctionnement Et D'installation

Usp uspo
Masquer les pouces Voir aussi pour FCX 17:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
FAN COIL
VENTILO-CONVECTEURS
FCX
DUCTABLE INSTALLATION; NO HOUSING
INSTALLATION POUR CANALISATION; SANS CARROSSERIE
ISO 9001 - Cert. nº 0128/3
AERMEC S.P.A.
USP
USPO
DIRECTION FOR USE AND
INSTALLATION
MANUEL DE FONCTIONNEMENT
ET D'INSTALLATION
Replace
Remplace le n° : 4033700_03 / 0505
IFCXUSPLN
0508
4033700_04

Publicité

Table des Matières
loading

Manuels Connexes pour AERMEC FCX 17

Sommaire des Matières pour AERMEC FCX 17

  • Page 1 DIRECTION FOR USE AND INSTALLATION MANUEL DE FONCTIONNEMENT ET D’INSTALLATION FAN COIL VENTILO-CONVECTEURS USPO DUCTABLE INSTALLATION; NO HOUSING INSTALLATION POUR CANALISATION; SANS CARROSSERIE ISO 9001 - Cert. nº 0128/3 IFCXUSPLN 0508 Replace AERMEC S.P.A. 4033700_04 Remplace le n° : 4033700_03 / 0505...

  • Page 2: Dichiarazione Di Conformità

    Aermec partecipa al Programma di Certificazione EUROVENT. I prodotti interessati figurano nella Guida EUROVENT dei Prodotti Certificati. Aermec is partecipating in the EUROVENT Certification Programme. Products are as listed in the EUROVENT Directory of Certified Products. Aermec partecipe au Programme de Certification EUROVENT. Les produits figurent dans l’Annuaire EUROVENT des Produits Certifiés.

  • Page 3: Table Des Matières

    CONTENTS • INDEX INFORMATIONS GENERALES GENERAL INFORMATION • CARACTERISTIQUES FEATURES • Dimensions (US measure system) • Dimensions (Systéme de mesure US) Dimensions (Metric system) • Dimensions (Systéme métrique) 3 and 4 row coil • Batterie A 3 et 4 rangs BV heating coil (accessory) •...

  • Page 4: Dimensions (Us Measure System) • Dimensions (Systéme De Mesure Us)

    DIMENSIONS • DIMENSIONS US measure system • Systéme de mesure US FCX 17 - 22 - 32 - 42 - 50 USP / USPO FCX 24 - 34 - 44 - 54 USP / USPO 3 R / 4 R 3 R + 1 R 8.50...
  • Page 5 DIMENSIONS • DIMENSIONS US measure system • Systéme de mesure US Mod. FCX 17USP FCX 22USP FCX 32USP FCX 42USP FCX 50USP FCX 62USP FCX 82USP FCX 102USP [inches]18.23 22.56 31.65 40.31 40.31 45.60 45.60 45.60 [inches]16.22 20.55 29.65 38.31 38.31 44.17 44.17...
  • Page 6 DIMENSIONS • DIMENSIONS Metric system • Systéme métrique FCX 17 - 22 - 32 - 42 - 50 USP / USPO FCX 24 - 34 - 44 - 54 USP / USPO 3 R / 4 R 3 R + 1 R...
  • Page 7 DIMENSIONS • DIMENSIONS Metric system • Systéme métrique Mod. FCX 17USP FCX 22USP FCX 32USP FCX 42USP FCX 50USP FCX 62USP FCX 82USP FCX 102USP [mm] 1024 1024 1158 1158 1158 [mm] 1122 1122 1122 [mm] 1102 1102 1102 Weight [Kg] Poids ”...
  • Page 8 DIMENSIONS • DIMENSIONS 3 AND 4 ROW COIL • BATTERIE A 3 ET 4 RANGS Mod. FCX 17 FCX 22 FCX 32 FCX 42 FCX 50 FCX 62 FCX 82 FCX 102 Coil connections (female) ”F ”F ”F ”F ”F ”F...
  • Page 9 DIMENSIONS • DIMENSIONS BV HEATING COIL (Accessory) • BATTERIE DE CHAUFFAGE (Accessories) Mod. FCX 17 FCX 22 FCX 32 FCX 42 FCX 50 FCX 62 FCX 82 FCX 102 Coil connections (female) ”F ”F ”F ”F ”F ”F ”F ”F Raccords batterie (femelle) Mod.

  • Page 10: Direct Expansion Coil • Batterie À Détente Directe

    DIRECT EXPANSION COIL • BATTERIE À DÉTENTE DIRECTE 1 " / 4 DIMENSIONS • DIMENSIONS [inch] 1 . 8 2 " / Mod. FCX 22÷50 FCX 62-102 1 . 4 15.75 20.55 16.06 20.87 Ø 1 Ø 1 3/8” 3/8” Ø...

  • Page 11: Operating Limits

    Water flow limits for 1-row coil: Limites de débit pour batterie à 1 rangs: MOD. FCX 17 FCX 22 FCX 32 FCX 42 FCX 50 FCX 62 FCX 82 FCX 102 Minimum water flow • Débit minimum gpm 0.22 0.22 0.22...

  • Page 12: Wiring Diagrams • Schemas Eléctriques

    WIRING DIAGRAMS • SCHEMAS ELECTRIQUES READING KEY • LEGENDE = Electric heater contactor Components not supplied Composants non fournis Contacteur résistance eléctrique Optional components = Magnetothermic switch Composants en option Disjoncteur magnétothermique On-site wiring = Terminal board • Boitier Raccordements à effectuer in situ = Fan motor •...
  • Page 13 WIRING DIAGRAMS • SCHEMAS ELECTRIQUES FCX - US R POWER SUPPL Y...

  • Page 14: Unit Installation

    PACKING EMBALLAGE Les convecteurs soufflants sont expédiés dans un emballage stan- The units are shipped in cardboard box standard packing dard composé de coques en polystyrène expansé et en carton. and polystirene shells. INSTALLATION DE L'UNITE UNIT INSTALLATION ATTENTION ! avant d'effectuer une intervention quelconque WARNING: check that the power supply is disconnected s'assurer que l'alimentation électrique est bien désactivée.
  • Page 15 Fig. 1 Fig. 2 Fig. 3 Fig. 4...
  • Page 16 Fig. 5 Fig. 6...

  • Page 17: Carriage • Transport

    CARRIAGE • TRANSPORT Do NOT wet Do NOT trample CRAINT l’humidité NE PAS marcher sur cet emballage Stacking: control the packing for the arrow position to know the num- ber of machines that can be stacked. Empilement: vérifier sur l’emballage la position de la flèche pour con- naître le nombre d’appareils pouvant être empilés.

  • Page 18: Improper Uses

    IMPROPER USES • USAGES IMPROPRES MAINTENANCE MAINTENANCE The AERMEC fancoil is constructed with state of the art Le convecteur soufflant AERMEC est construit avec des technolo- technology that ensures long-term efficiency and operation. gies modernes qui garantissent son efficacité et son fonctionne- The only maintenance required is to clean the air filters, ment pour longtemps.
  • Page 20 AERMEC S.p.A. si riserva la facoltà di apportare in qualsiasi momento tutte le modifiche ritenute necessarie per il miglioramento del prodotto. Les données mentionnées dans ce manuel ne constituent aucun engagement de notre part. Aermec S.p.A. se réserve le droit de modifier à tous moments les données considérées nécessaires à...
