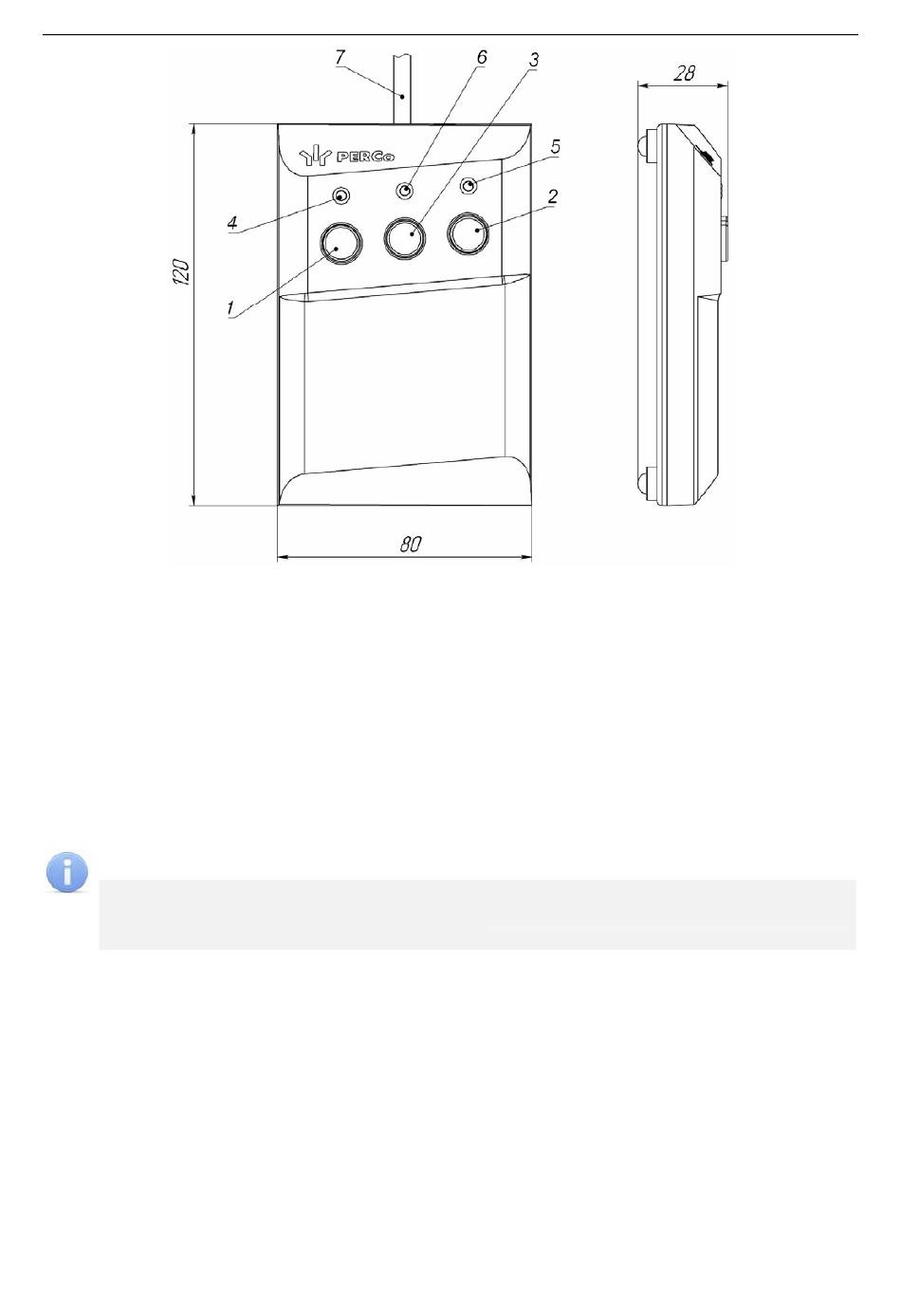

Figure 4. Vue générale et dimensionnement du pupitre de commandes

5.3 Dispositif de commande

Le portillon peut être contrôlé grâce aux dispositifs suivant : pupitre de commandes,
le dispositif sans fil, le contrôleur SCA, le capteur de mouvement.
Ces dispositifs peuvent être connectés au portillon de manière séparée ou de manière
combinée (en parallèle).
Remarque:
Dans le cas d'une connexion en parallèle des dispositifs ci dessus une interférence
des signaux de contrôle peut se produire. Dans ce cas la réponse de du portillon
devrait correspondre à la combinaison des signaux d'entré (voir Annexes 1 et 2).
La connexion est faite en accord avec les connexions électriques présentes (voir Fig. 10)
pour connecter les blocs connecteurs XT2.L et XT2.H au module de commutation. Cette
connexion est montrée sur la Fig. 3, la désignation des branchements est donnée en
Table 1.
5.3.1 Paramètres des signaux de contrôle
Le portillon est contrôlé par un signal de bas niveau envoyé sur le bloque connecteur
XT2.L: Unlock A, Stop, Unlock B et contact GND, dans ce cas le contact doit être fermé ou
le collecteur de sortie doit être ouvert servant ainsi d'élément de contrôle (voir Fig. 5 et
Fig. 6).
1, 2, 3 – LEFT, RIGHT, STOP boutons d'opérations;
4, 5 – «Left», «Right» indicateurs verts;
6 – «Stop» indicateur rouge; 7 – câble
WHD-05 Portillon pivotant électromécanique
11
