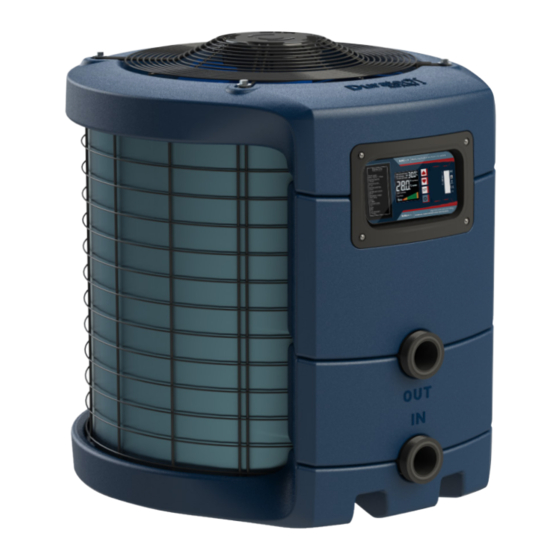

- Page 1 Mode d'emploi DURA-V10 DURA-V10 DURA-V15 DURA-V15 DURA-V20 DURA-V20 DURA-V11i DURA-V11i DURA-V15i DURA-V15i DURA-V20i DURA-V20i V / Vi...
-
Page 2: Table Des Matières
Table des matières Contenu de la boîte ...................... Dimensions ........................1. Spécifications ......................1.1 Données de performance Dura V ............1.2 Données de performance Dura Vi............2. Préface ........................3. Informations de sécurité ................... 4. Préparation pour l'utilisation de la pompe à chaleur ..........4.1 Configuration typique ................ -
Page 3: Contenu De La Boîte
Contenu de la boîte Pompe à chaleur Dura V ou Vi Pinces de connexion Couverture d'hiver Tuyau d'évacuation (Condens Flux) Mode d'emploi Dimensions DURA-V10 / DURA-V15 / Dura-V20 723mm 776mm DURA-V11i / DURA-V15i / Dura-V20i 723mm 776mm... -
Page 4: Spécifications
1. Spécifications 1.1 Données de performance Dura V APPAREIL DURA-V10 DURA-V15 Volume de piscine conseillé* Température extérieure de fonctionnement °C -10 ~ 40 Température minimale de l'eau de fonctionnement °C 0 ~ 40 Air 27°C / Eau 26°C / Humidité 80% Capacité... - Page 5 APPAREIL DURA-V20 Volume de piscine conseillé* Température extérieure de fonctionnement °C -10 ~ 40 Température minimale de l'eau de fonctionnement °C 0 ~ 40 Air 27°C / Eau 26°C / Humidité 80% Capacité de chauffage 19,74 67356 Consommation électrique 2,325 Coefficient de Performance 8,49 Air 15°C / Eau 26°C / Humidité...
- Page 6 1.2 Données de performance Dura Vi APPAREIL DURA-V11i DURA-V15i Volume de piscine conseillé** 30 - 60 40 - 75 Température extérieure de fonctionnement °C -10 ~ 40 Température minimale de l'eau de fonctionnement °C 0 ~ 40 Air 27°C / Eau 26°C / Humidité 80% Capacité...
- Page 7 APPAREIL DURA-V20i Volume de piscine conseillé** 50 - 95 Température extérieure de fonctionnement °C -10 ~ 40 Température minimale de l'eau de fonctionnement °C 0 ~ 40 Air 27°C / Eau 26°C / Humidité 80% Capacité de chauffage 4,4 - 20,6 15013 - 70287 Consommation électrique 0,42 - 3,2...
-
Page 8: Préface
2. Préface Afi n de fournir à nos clients une qualité et une fi abilité élevées, ce produit a été fabriqué selon des normes de production strictes. Ce manuel comprend toutes les informations nécessaires concernant l'installation, le débogage, la décharge et l'entretien. Veuillez lire attentivement ce mode d'emploi avant d'ouvrir ou d'entretenir l'appareil. -
Page 9: Préparation Pour L'utilisation De La Pompe À Chaleur
4. Préparation pour l'utilisation de la pompe à chaleur 4.1 Confi guration typique L'usine fournit la pompe à chaleur, le Condens Flux, le kit de raccordement et la couverture hivernale. Les autres pièces, y compris un by-pass éventuel, doivent être fournies par l'utilisateur ou l'installateur. La pompe à... -
Page 10: Installation Des Tuyaux
à chaleur avant de brancher l'appareil. Il est recommandé d'utiliser un fusible séparé ainsi qu'un câblage adéquat. Modèle Tension (V) Fusible (C-curve) Courant max (A) Section de câble Longueur de câble max DURA-V10 230V / 50Hz 20A(D-class) 2,5 mm 15 mètres DURA-V15... - Page 11 Connectez les fi ls électriques en respectant les étapes suivantes Étape 1 : Enlevez l'écran. Étape 2 : Dévissez le boîtier frontal bleu. Étape 3 : Détachez le boîtier frontal bleu Étape 4 : Enlevez le capteur de débit Veuillez débrancher la pompe de fi ltration. Le débit doit être arrêté avant de déconnecter le capteur de débit. Vidangez l'eau du condensateur pour éviter les pertes d'eau.
-
Page 12: Soyez Conscient De
5. Soyez conscient de 5.1 Perte de chaleur La pompe à chaleur est installée à maximum 7,5 mètres de la piscine. Plus la distance par rapport à la piscine est grande, plus la perte de chaleur par les tuyaux est importante. Par conséquent, la perte de chaleur est minimale pour des longueurs allant jusqu'à... -
Page 13: Espace Non Obstrué
5.3 Espace non obstrué Une zone dégagée autour de la pompe à chaleur doit être libre de tout objet pour faire passer de l'air frais à travers l'évaporateur. N'obstruez pas le ventilateur. sortie d'air : 3 000 mm entrée d'air : entrée d'air : 500 mm 500mm... -
Page 14: Types D'interfaces De La Pompe À Chaleur
6.2 Types d'interfaces d'affichage de la pompe à chaleur La pompe à chaleur compte 4 types d'interfaces. 1 : Interface générale. 2 : Entrer dans l'interface des paramètres. exemple exemple 3 : Interface d'erreur 4 : Entrer dans l'interface des paramètres d'erreurs. exemple exemple... -
Page 15: Interface Générale
6.3 Interface générale SET : S'affi che lorsque la pompe à chaleur est déverrouillée. Cela signifi e que la température souhaitée ou les paramètres de la pompe à chaleur peuvent être modifi és. Low air temperature: Température programmée : Lorsque la température de Affi che la température souhaitée de la piscine. - Page 16 L'interface générale suivante s'affiche lorsque la température de l'eau est inférieure à 0°C (température minimale de l'eau pour démarrer la pompe à chaleur). L'interface générale suivante s'affiche lorsque le type de pompe à chaleur n'est pas sélectionné dans l'interface des paramètres. Veuillez contacter votre centre de service ou des personnes de qualification similaire pour la sélection de la pompe à...
-
Page 17: Interface De Paramètres
6.4. Interface de paramètres Les paramètres peuvent être réglés par une personne qualifi ée afi n de rendre la pompe à chaleur plus effi cace en fonction des conditions spécifi ques de la piscine. Nom du paramètre : Nom du paramètre. Ce qui suit peut être trouvé : Paramètre cohérent Paramètres modifi ables par l'utilisateur Paramètres du capteur... - Page 18 Une erreur de sonde de température s'est produite dans la pompe à chaleur. Notifi cation d'erreur Pression de gaz élevée : Une erreur d'inverseur s'est La pression dans le système est restée à 42 bars produite dans la pompe à chaleur ou plus au cours des dernières 24 heures.
-
Page 19: Interface Des Paramètres D'erreurs
6.6. Interface des paramètres d'erreurs Une liste complète des erreurs peut être trouvée dans l'interface des paramètres d'erreurs. Nombre d'erreurs dans la pompe à chaleur : Nombre d'erreurs. Ce qui suit peut être trouvé : Notifi cation d'erreur. Nom de la notifi cation d'erreur : Nom de l'erreur dans la pompe à... -
Page 20: Liste Des Codes De Paramètres
6.7 Liste des codes de paramètres... -
Page 26: Liste Des Codes D'erreurs
6.8 Liste des codes d'erreurs... -
Page 40: Diagrammes De Câblages
7. Diagrammes de câblages 7.1. Diagramme de l'interface de contrôle des câbles Dura V... -
Page 41: Diagramme De L'interface De Contrôle Des Câbles Dura
7.2. Diagramme de l'interface de contrôle des câbles Dura Vi Ferrite bead 1 CONTROL BOARD Pres1 Sudi Cond Water in EVAP Evap Pres2 Flow Flow Water out Display Disp Valve Rs485 Heat blu -n Electronic Expansion valve 4way Ferrite bead 2 yel (l) blk (h) Drain Heater... -
Page 42: Description Et Diagramme De La Tuyauterie Dura V Et Dura
7.3. Description et diagramme de la tuyauterie Dura V et Dura Vi... -
Page 43: Maintenance Et Contrôle
Si vous avez besoin d'un entretien ou d'informations ou si vous avez un problème, veuillez contacter votre revendeur local. Si nécessaire, ils contacteront le fabricant pour résoudre votre problème. Ils seront heureux de vous aider ! Vous pouvez trouver plus d'information sur www.duratech.be... -
Page 44: Garantie
12. Garantie GARANTIE LIMITÉE Nous garantissons que toutes les pièces sont exemptes de défauts de fabrication de matériaux et de fabrication pendant une période de TROIS ans à compter de la date d'achat. Cette garantie est limitée au premier acheteur, n'est pas transférable et ne s'applique pas aux produits qui ont été... - Page 45 Cette garantie vous donne des droits légaux spécifiques, qui peuvent varier selon les pays. RÉCLAMATIONS DE GARANTIE Pour une prise en compte rapide de la garantie, contactez votre revendeur et fournissez les informations suivantes : preuve d'achat, numéro de modèle, numéro de série et date d'installation. L'installateur contactera l'usine pour obtenir des instructions concernant la réclamation et pour déterminer l'emplacement du centre de service le plus proche.
-
Page 46: Déclaration De Conformité
Déclaration de conformité Les déclarations de conformité couvrant ce produit peuvent être téléchargées sur le site internet de la House of Duratech : www.duratech.be. Coordonnées Propulsion Systems bv Dooren 72 1785 Merchtem, Belgique Tél +32 2 461 02 53 www.duratech.be info@propulsionsystems.be...
