Установка Датчика - Hach Polymetron pH/ORP Manuel D'utilisation

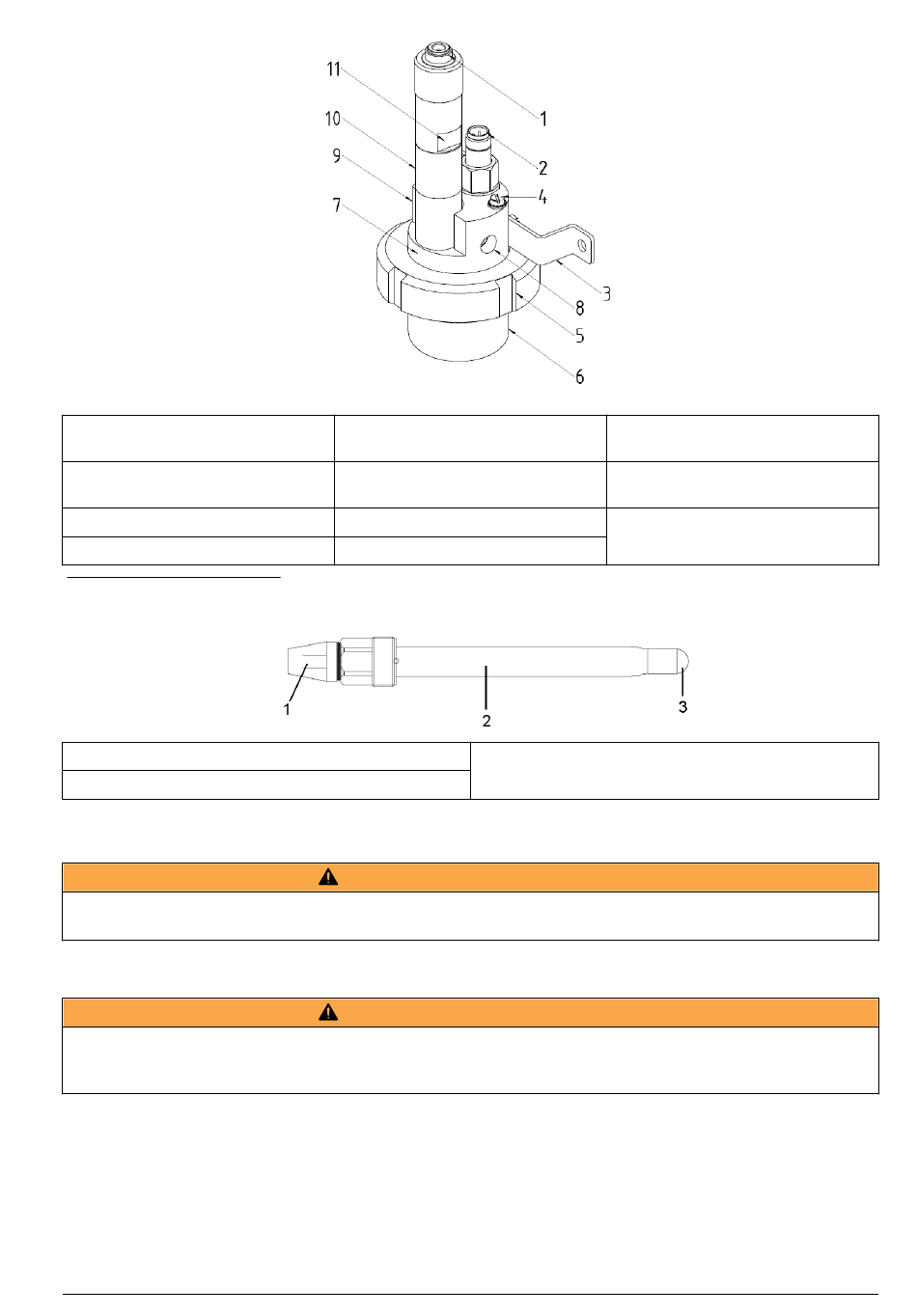

1 Разъем AS9
2 Температурный датчик Pt100
3 U-болт
4 Клемма заземления
Рисунок 3 Датчик 8417
1 Крышка датчика с резьбой
2 Корпус датчика
Монтаж
Различные опасности. Работы, описываемые в данном разделе, должны выполняться только
квалифицированным персоналом.
Установка датчика
Риск получения травмы. Всегда учитывайте максимально допустимые температуру и рабочее давление
монтажной арматуры, используемой для установки датчика. Материал аппаратуры обычно ограничивает
температуру и расчетное давление системы.
Датчик серии 835x
Датчики могут устанавливаться в любом положении.
• Вставка: ввернуть в фланцевый патрубок
• Погружение: трубка для погружения (0,5, 1 или 1,5 м) с неподвижным, регулируемым или
зажимным фланцем.
5 Гайка крепления
измерительной камеры
6 Измерительная камера
7 Основание электродов
8 Подача пробы
3 Стеклянная мембрана
П Р Е Д У П Р Е Ж Д Е Н И Е
П Р Е Д У П Р Е Ж Д Е Н И Е
9 Выход пробы
10 Этикетка для записи даты
установки датчика
11 Плоский вырез для ключа
Русский 91
