COMPACT 3.0

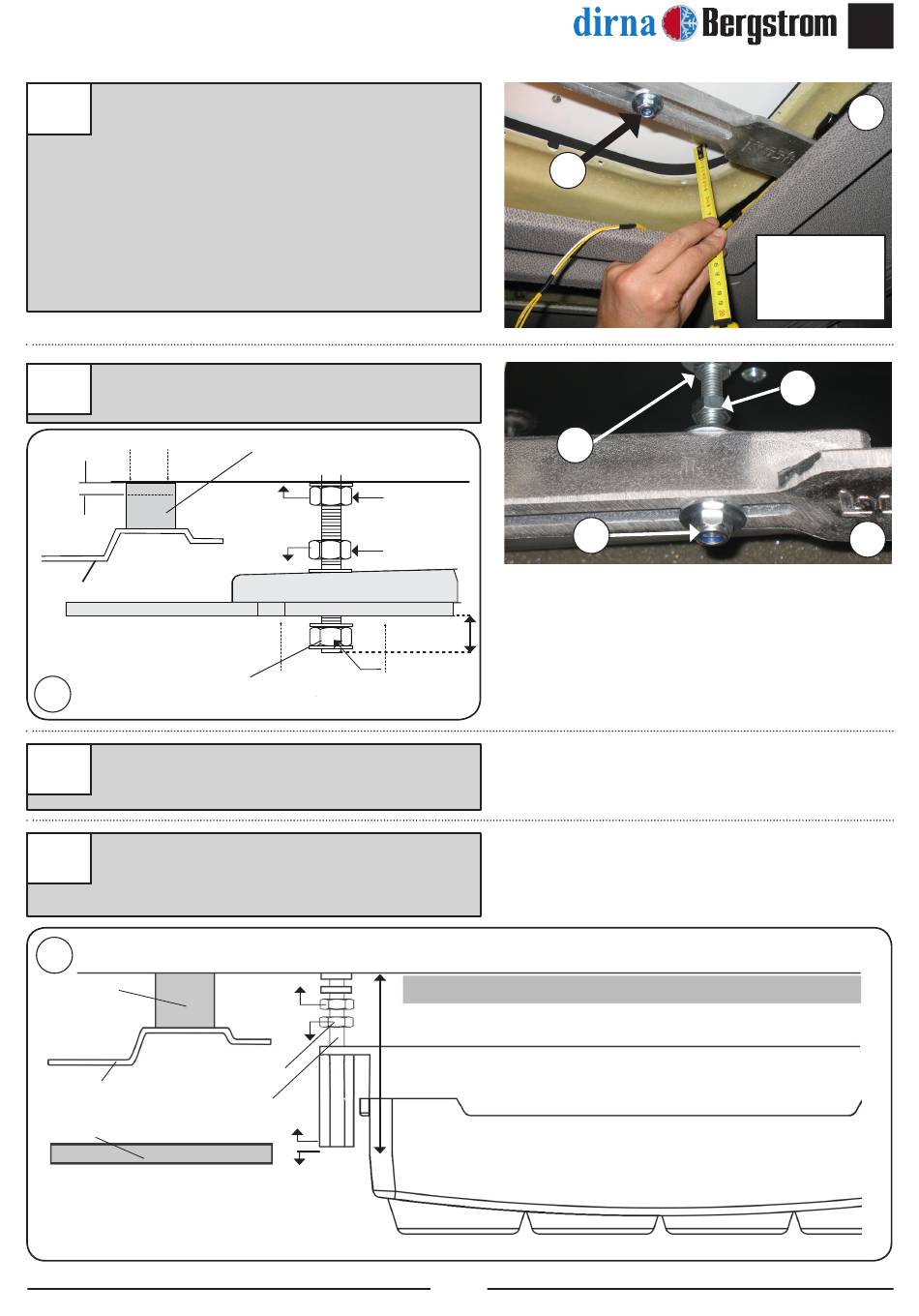

Fijar los soportes de sujeción apretando las
15
tuercas A hasta el apriete de la junta de EPDM
exterior (Punto 3) del equipo entre 3 y 6mm.
Importante: Para evitar posibles filtraciones
de agua al interior de la cabina se debe
asegurar el apriete de la junta EPDM con la
base del Compact tal y como se indica en el
esquema. (sig. Pagina).
Apretar (4) tuercas M8 (B) a la base y (4) las
16
(C) al soporte.
3-6mm.
Techo cabina
Apretar las tuercas hasta el
apriete de la junta de goma
16
entre 3 y 6 mm.
17
Apretar hexagonos hasta que los canalizadores
ajusten entre sí.
Apretar tuerca del punto 11 hasta hacer tope
18
con la parte superior del panel interior de
distribución de aire.
18
Junta
EPDM
Tuerca M6 (11)
Techo cabina
Espárrago M6
Tapizado
Junta EPDM
B
C
A
(*) (aprox. después de apretar)
Base Compact
(D)
1mm.
A
B
10 mm*
9
A
Acoplamiento canalizador
Panel interior de distribución de aire
ES
®
15
Comprobar la
compresión de la
junta EPDM usando
un flexómetro en las
cuatro esquinas.
C
16
