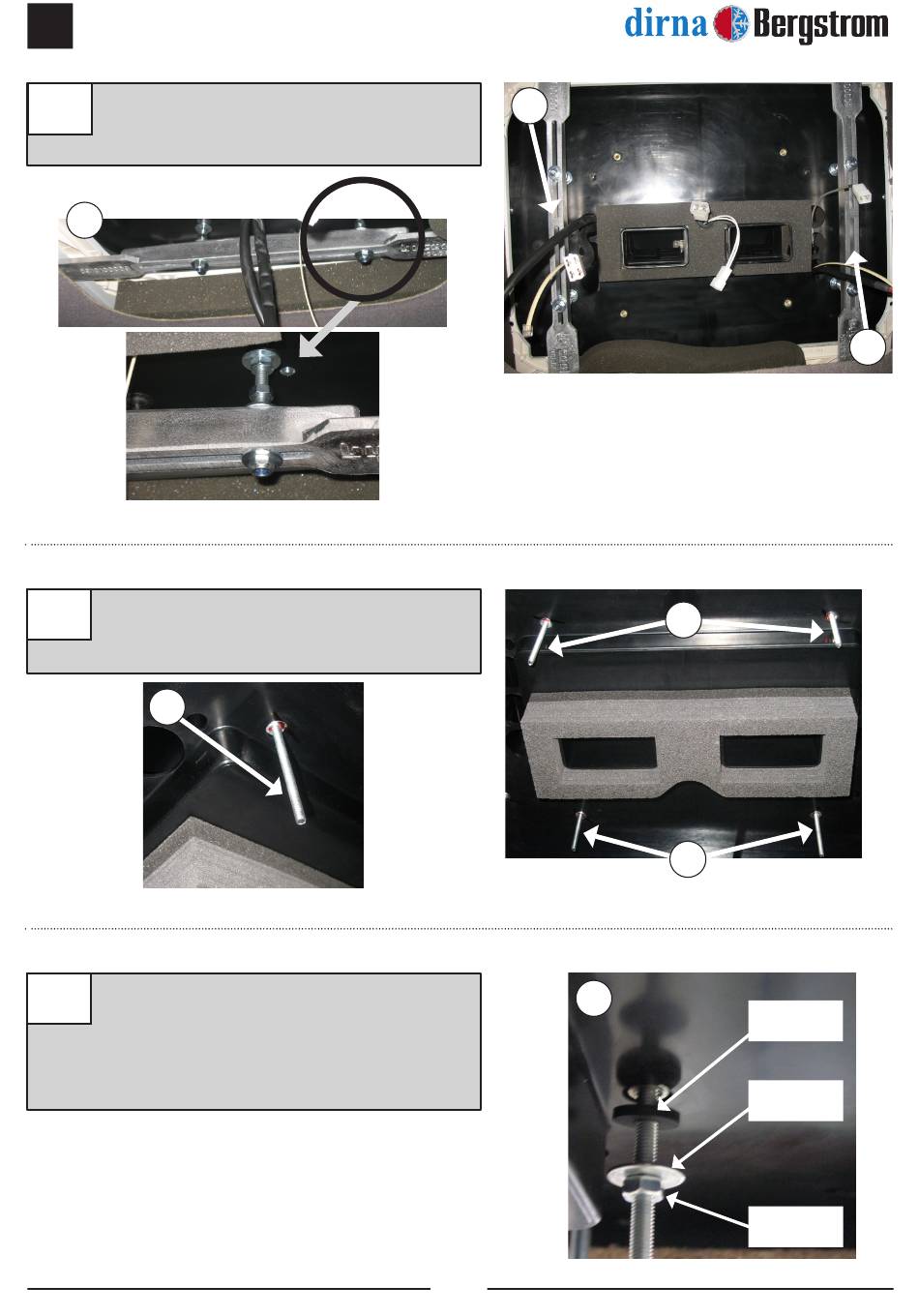

Colocar (2) soportes sujeción, con (1) arandela
8
y (1) tuerca autoblocante M8, sin llegar a
apretar.
8
Roscar 10 mm (4) espárragos M6, donde se
9
indica, según distancia (D) del esquema del
punto 18.
9
Colocar (1) arandela Ø6 de goma, (1)
10
arandela plana Ø6 ala ancha y (1) tuerca M6,
sobre cada uno de los espárragos de M6. A
continuación apretar la tuerca hasta que la
arandela de goma quede un poco oprimida.
8
10
6
9
9
Arandela
goma
Arandela
ala ancha
Tuerca M6
®
8
