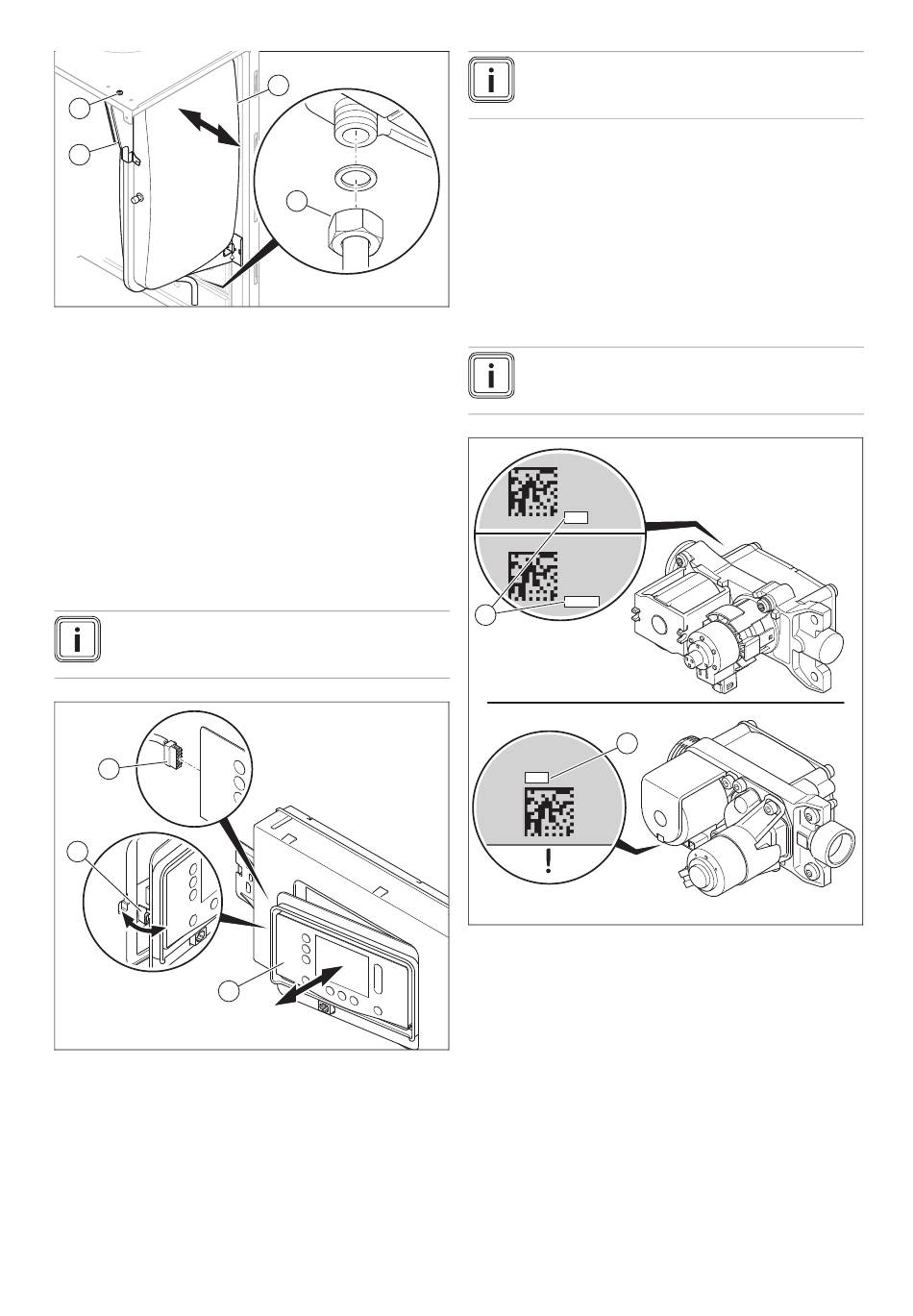

11.6.7 Remplacement du vase d'expansion

1
4
1. Desserrez l'écrou (3).
2. Dévissez la vis (1) de la plaque de fixation (4), puis
retirez la plaque de fixation.
3. Retirez le vase d'expansion (2) latéralement.
4. Placez un vase d'expansion neuf dans l'appareil.
5. Vissez l'écrou sous le vase d'expansion à fond. Utilisez
pour cela un joint neuf.
6. Fixez la plaque de fixation avec la vis.
7. Procédez au remplissage de l'installation de chauffage.
(→ page 20)
8. Procédez à la purge de l'installation de chauffage.
(→ page 21)
11.6.8 Changer l'écran
Remarque
Les pièces de rechange ne doivent être utilisées
qu'une fois.
3
2
1
1. Séparez l'écran (1) du support (2) sur le côté gauche.
2. Débranchez la prise (3) de l'écran.
3. Changez l'écran.
4. Branchez la prise sur le nouvel écran.
5. Montez l'écran dans le support.
6. Établissez l'alimentation électrique.
◁
Il y a un échange de données entre le circuit im-
primé et l'écran.
36
2
3
11.6.9 Remplacer le circuit imprimé
Remarque
Les pièces de rechange ne doivent être utilisées
qu'une fois.
1. Ouvrez le boîtier électrique. (→ page 16)
2. Remplacez le circuit imprimé en suivant les notices de
montage et d'installation fournies.
3. Fermez le boîtier électrique. (→ page 17)
4. Établissez l'alimentation électrique.
◁
Il y a un échange de données entre le circuit im-
primé et l'écran.
11.6.10 Remplacement du circuit imprimé et de
l'écran
Remarque
Les pièces de rechange ne doivent être utilisées
qu'une fois.
xxxxxx
xxxxxxxxxx
xxxxxx
xxxxxxxx
xxx
xxxxxx
xxxxxxxxxx
xxxxxx
xxxxxxxx
xxxxx
1
xxxxxxxxxx
1
xxxxxx
xxxxxxxx
xxx
1. Relevez le décalage (1) qui figure sur la face arrière
ou le dessous du mécanisme gaz. Servez-vous d'un
miroir, par ex.
2. Ouvrez le boîtier électrique. (→ page 16)
3. Remplacez le circuit imprimé et l'écran en suivant les
notices de montage et d'installation fournies.
4. Fermez le boîtier électrique. (→ page 17)
5. Remplacez l'électrode de régulation. (→ page 37)
6. Montez la protection avant. (→ page 23)
7. Établissez l'alimentation électrique.
8. Allumez le produit. (→ page 20)
◁
À la mise sous tension, le produit bascule directe-
ment sur le menu de réglage de la langue.
9. Sélectionnez la langue de votre choix.
