9.9 Capteur thermique des fumées
Le capteur thermique des fumées est placé sur le
boîtier du ventilateur de tirage par aspiration et pénètre
à l'intérieur du canal des fumées, perpendiculairement à
la direction d´évacuation des fumées. Le capteur baigne
directement dans le courant des fumées dont il mesure
la température et ses fluctuations (voir Illustration 10)
Les valeurs de température des fumées et ses
fluctuations qui peuvent être mesurées à 2°C près par
le capteur thermique sont transmises au processeur
pour la régulation.
9.10 Capteur de température d´ambiance de la pièce
Le capteur de température de la pièce mesure la
température réelle de la pièce dans l´environnement du
poêle
Le capteur de température de la pièce est un instrument
qui permet de comparer la température théorique avec
la température réelle de la pièce et qui sert ainsi de
base pour définir la puissance de chauffage nécessaire
à fournir par le poêle.
Illustration 16 :
1 = Cordon électrique
2 = STB -limiteur de température de sécurité
3 = Capteur de température ambiante
4 = Collerette raccord d´evacuation 80mm
5 = Raccord air extérieur 40mm
6 = paroi arrière du bas
9.11 LTS – Limiteur de température de sécurité
Le capteur du limiteur de température de sécurité est
placé sur le tube de vis sans fin. Lorsqu'une
température donnée est atteinte, le LTS se déclenche
indépendamment du régulateur et déconnecte le poêle
de l'alimentation électrique (protection thermique)
9.12 Habillage intérieur du foyer
Les trois plaques d´habillage enveloppant le foyer, la
paroi latérale gauche, la paroi latérale droite et la paroi
arrière, sont revêtues de matériau composite.

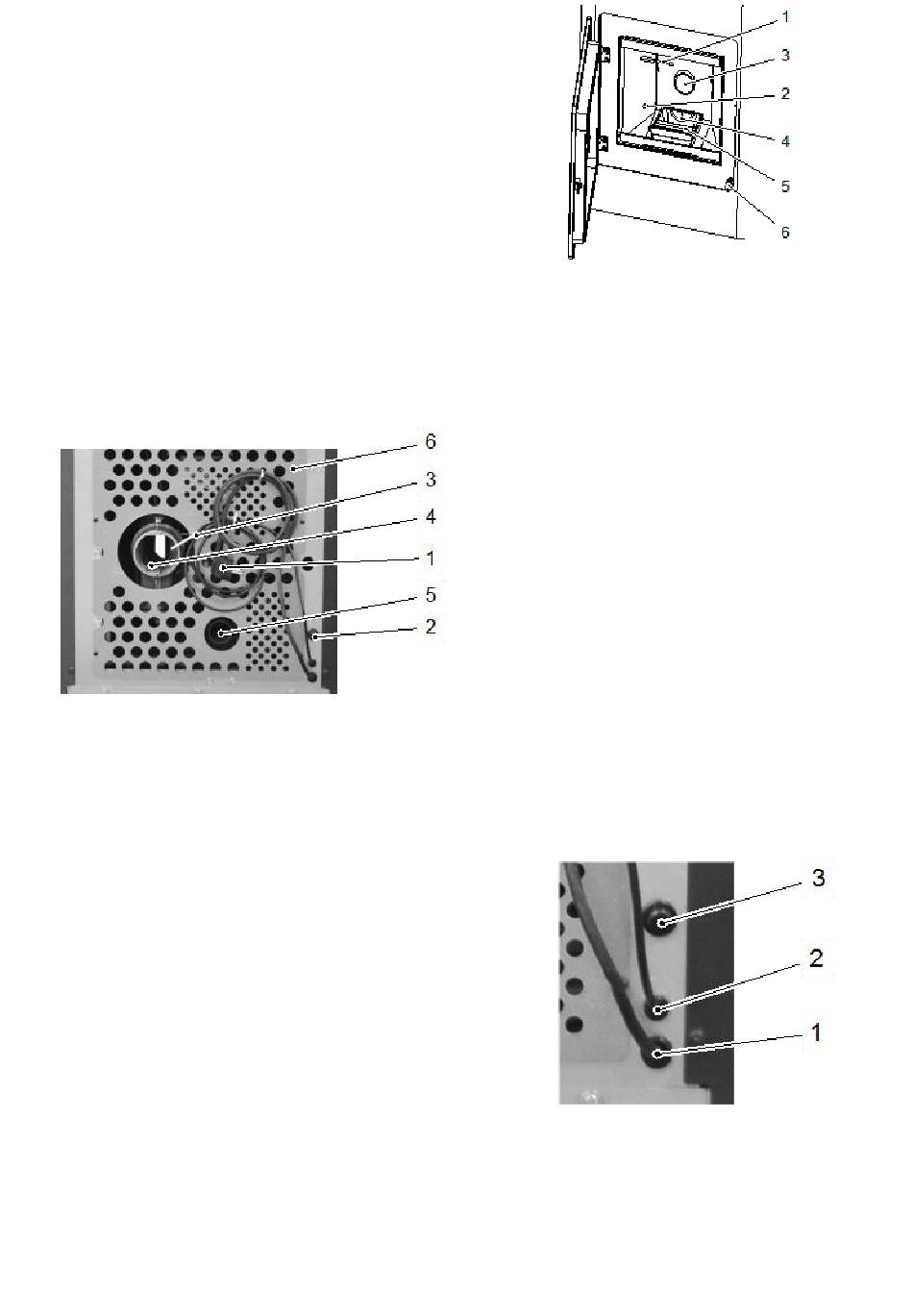

Illustration 17 : Foyer
1 = Capteur de température de flamme
2 = capteur de température point bas
3 = Gouttière alimentation en granulés
4 = pot de combustion
5 = Cale de brûleur
6 = Contacteur de porte
9.13 Raccord de conduit de fumée
Le diamètre du raccord de conduit de fumée est de 80
mm. Le conduit de fumée doit être raccordé à la
cheminée conformément aux directives officielles. Pour
toute question à ce sujet, veuillez contacter votre
ramoneur. Etant donné que le poêle à pellets fonctionne
avec
un
ventilateur
surpression se produit à la sortie des gaz de fumées et
éventuellement dans la cheminée. Cela signifie que les
conduits de gaz de fumées doivent être étanches au
gaz jusqu'à l'entrée dans la cheminée.
9.14 Câble d'alimentation et interrupteur principal
Important ! L'alimentation électrique du poêle à pellets
doit être assurée en permanence ! Ne pas utiliser de
programmateur ou d'autres commutateurs électriques
sur ou en amont du câble d'alimentation. Sinon, votre
poêle
à
pellets
pourrait
L'interrupteur principal de votre poêle à pellets se trouve
à côté du raccordement du câble d'alimentation
Illustration 18 :
1. Cordon électrique
2. Capteur de température de la pièce (sortie)
3. LTS (Limiteur de température de sécurité)
d'air
de
combustion,
subir
des
dommages.
une
