9. Description des composants
9.1 Réservoir (réservoir à pellets)
Le réservoir peut contenir jusqu'à 32 kg de pellets de
bois. Cette quantité permet un fonctionnement continu
pendant une durée pouvant atteindre 50 heures.
9.2 Moteur de vis sans fin / vis sans fin
Le moteur entraîne la vis sans fin qui transporte Les
pellets de bois du réservoir dans le foyer (bac de
combustion). Le moteur de vis sans fin tourne à vitesse
régulée et adapte donc la quantité transportée
nécessaire à la puissance de chauffage modulaire (2,5
kW à 8 kW).

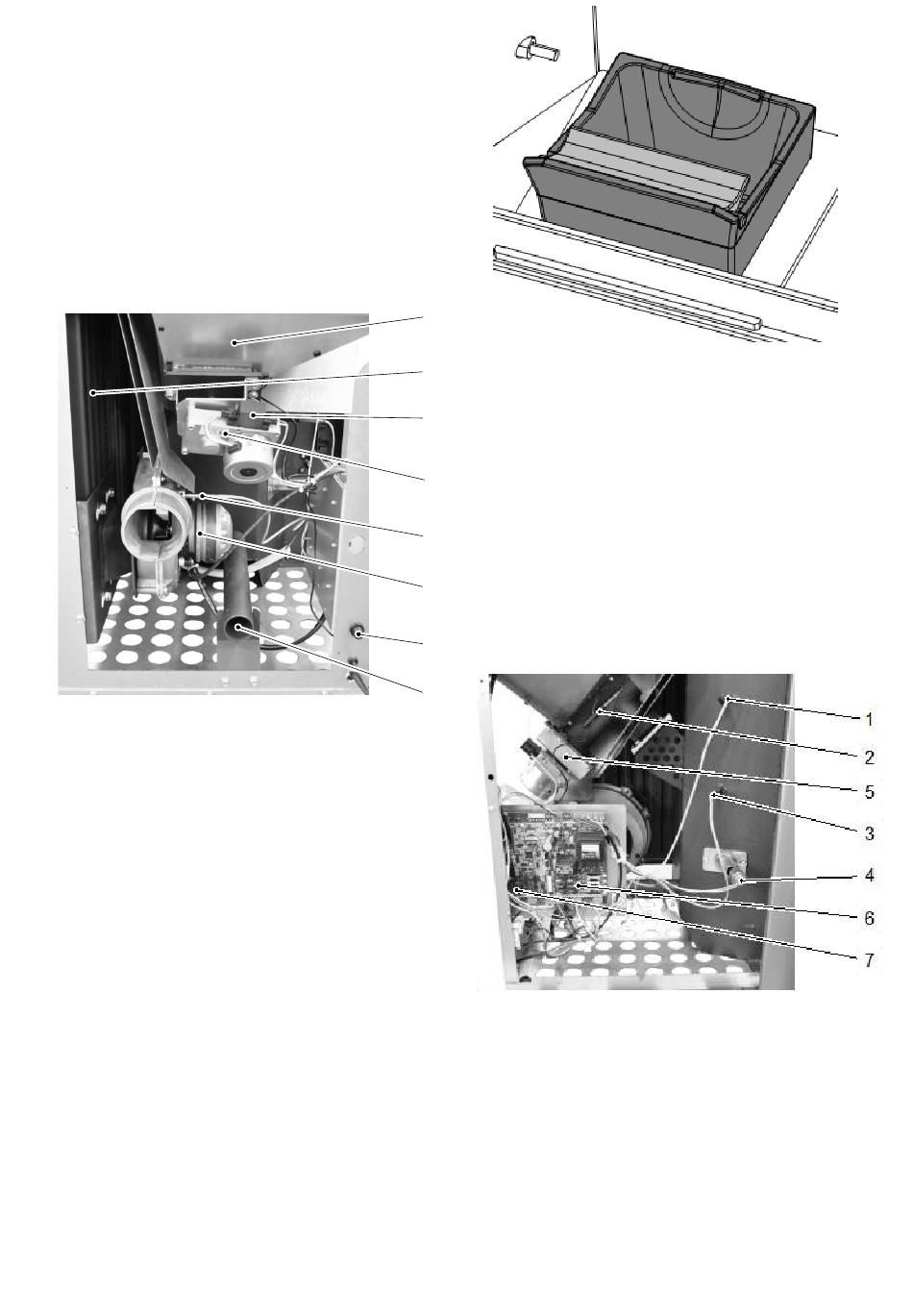

Illustration 10 : Moteur à vis sans fin
1 = Moteur de vis sans fin
2 = Condensateur
3 = Capteur thermique évacuation des gaz
4= Ventilateur de tirage
5= STB
6= Echangeur thermique
7= Réservoir à granulés de bois
8= Raccord d´air extérieur
9=
9.3 Pot de combustion avec cale de brûleur :
Le pot de combustion est en fonte d´acier de haute
qualité.
La conception spéciale du pot du brûleur garantit une
combustion des pellets de bois propre et extrêmement
efficace.
7
6
Illustration 11 : positionnement correct du pot de
combustion
2
9.4 Allumage électrique
1
L'allumage
électrique
allumeur à incandescence en acier inox (voir les
illustrations 13) et il génère la température d'allumage
3
nécessaire à l'inflammation des pellets de bois. La
durée pendant laquelle l'allumage reste actif dépend de
la vitesse à laquelle la température nécessaire des
4
fumées est atteinte pour passer de la phase d´allumage
celle du chauffage. La durée moyenne d'incandescence
de l'allumage elle dépend de la qualité des pellets.
5
8
Illustration 12 : composants électriques
1 = Capteur de température de flamme
2 = STB
3 = Capteur de température point bas
4 = Allumage
5 =.Moteur de vis sans fin
6 = Circuits régulation
7 = Batterie tampon
intégré
se
compose
d'un
17
