4
Insertion des consommables
i
Information !
Utiliser la clé Allen (six pans) fournie pour les réglages et les montages simples : elle se trouve dans le
mécanisme d'impression de l'imprimante. Aucun autre outil n'est nécessaire pour les opérations décrites ici.
4.1
Insertion des étiquettes
1
14

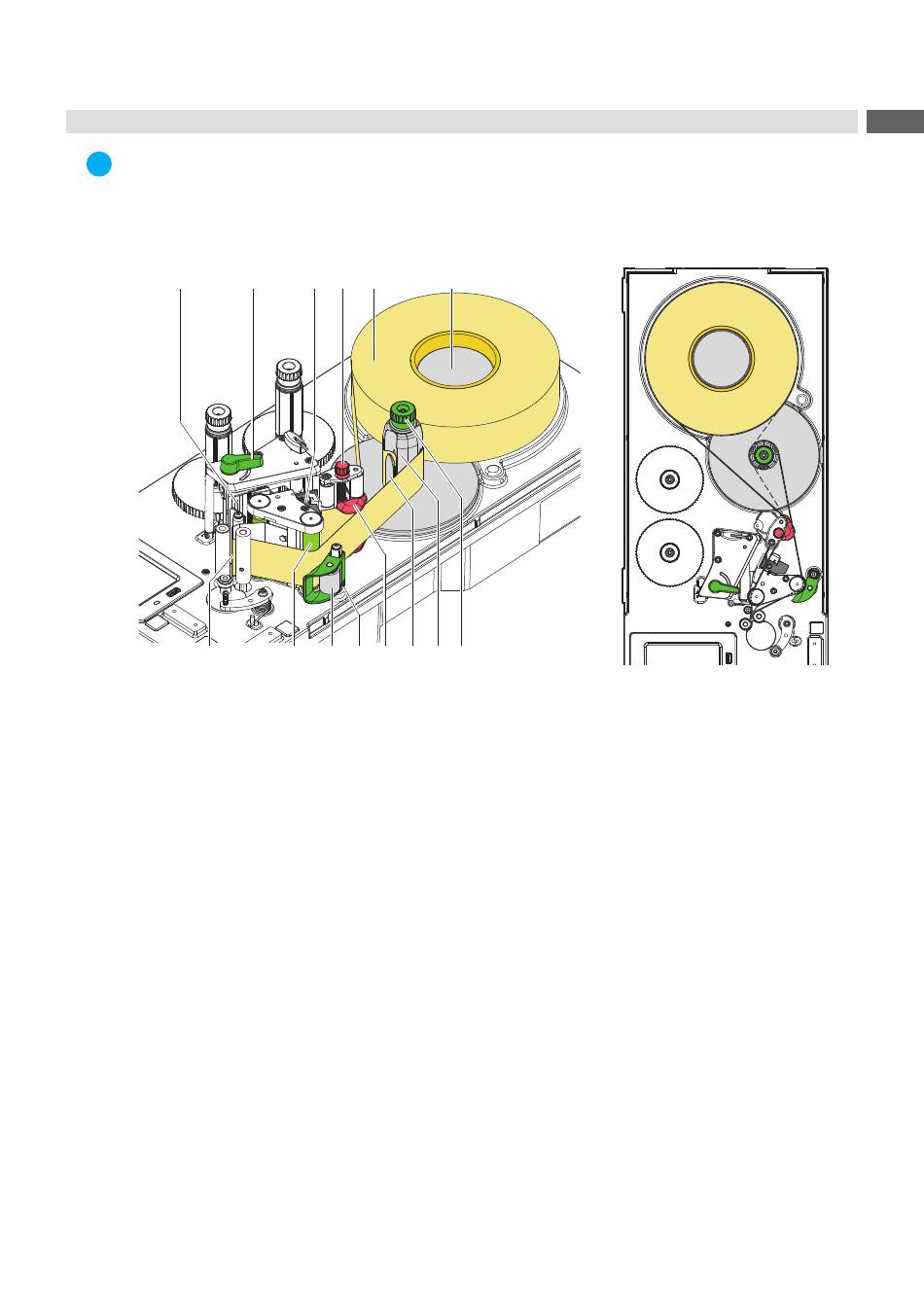

Figure 8
Insertion du rouleau d'étiquettes
1. Insérer le rouleau d'étiquettes (5) sur le support (6).
2. Dérouler une bande d'étiquettes d'environ 60 cm.
3. Tourner le levier (2) dans le sens inverse des aiguilles d'une montre pour soulever la tête d'impression (1).
4. Basculer le système de verrouillage (12) du rouleau de déviation (13).
5. Retirer les étiquettes du support sur les 30 premiers cm de la bande d'étiquettes.
6. Guider la bande d'étiquettes d'après la Figure 9 à travers la cellule de détection (3), autour de l'arête de
décollement (14) et le rouleau de déviation (13) jusqu'à l'enrouleur (8). La ligne en pointillés représente les
étiquettes à enroulement interne.
7. Régler le guide (10) à l'aide du bouton (4) de manière à ce que la matière soit guidée sans blocage.
8. Maintenir l'enrouleur (8) et tourner le bouton de réglage (7) dans le sens des aiguilles d'une montre jusqu'en butée.
9. Pousser le support d'étiquettes sous une attache (9) de l'enrouleur (8) et aligner le bord extérieur de la bande
avec le rouleau d'étiquettes.
10. Tourner le bouton de réglage (7) dans le sens inverse des aiguilles d'une montre jusqu'en butée.
L'enrouleur s'écarte et la bande est ainsi serrée.
11. Tourner l'enrouleur (8) dans le sens inverse des aiguilles d'une montre pour serrer la matière.
12. Aligner le système de verrouillage (12) au centre du support d'étiquettes.
13. Positionner la bague de réglage (11) directement sous le système de verrouillage (12) et la fixer avec la tige filetée.
14. Basculer le système de verrouillage (12) vers le rouleau de déviation (13).
15. Tourner le levier (2) dans le sens des aiguilles d'une montre pour verrouiller la tête d'impression.
4.2
Retrait du rouleau enroulé
Couper la bande d'étiquettes.
Maintenir l'enrouleur (8) et tourner le bouton de réglage (7) dans le sens des aiguilles d'une montre.
L'axe de l'enrouleur se détend et le rouleau enroulé (4) est libéré.
Retirer le rouleau enroulé de l'enrouleur (8).
2
3
4
5
13
12
11
10
9
6
8
7
Figure 9
Passage des étiquettes
