Insertion des consommables

12
i
Information !
Utiliser la clé à six pans fournie pour les réglages et les simples montages : elle se trouve dans la partie
inférieure du mécanisme d'impression de l'imprimante. Aucun autre outil n'est nécessaire pour les opéra-
tions décrites ici.
4.1 Basculement de l'équerre stabilisatrice A8+
Pour un meilleur maintien du mécanisme d'impression, du rouleau, de la tête d'impression et de l'enrouleur de ruban
transfert, l'A8+ est équipée d'une équerre stabilisatrice (1).
i
Information !
En plus des opérations décrites dans les paragraphes ci-dessous, l'équerre stabilisatrice de l'A8+ devra être
rabattue puis relevée pour la mise en place et le retrait de la matière.

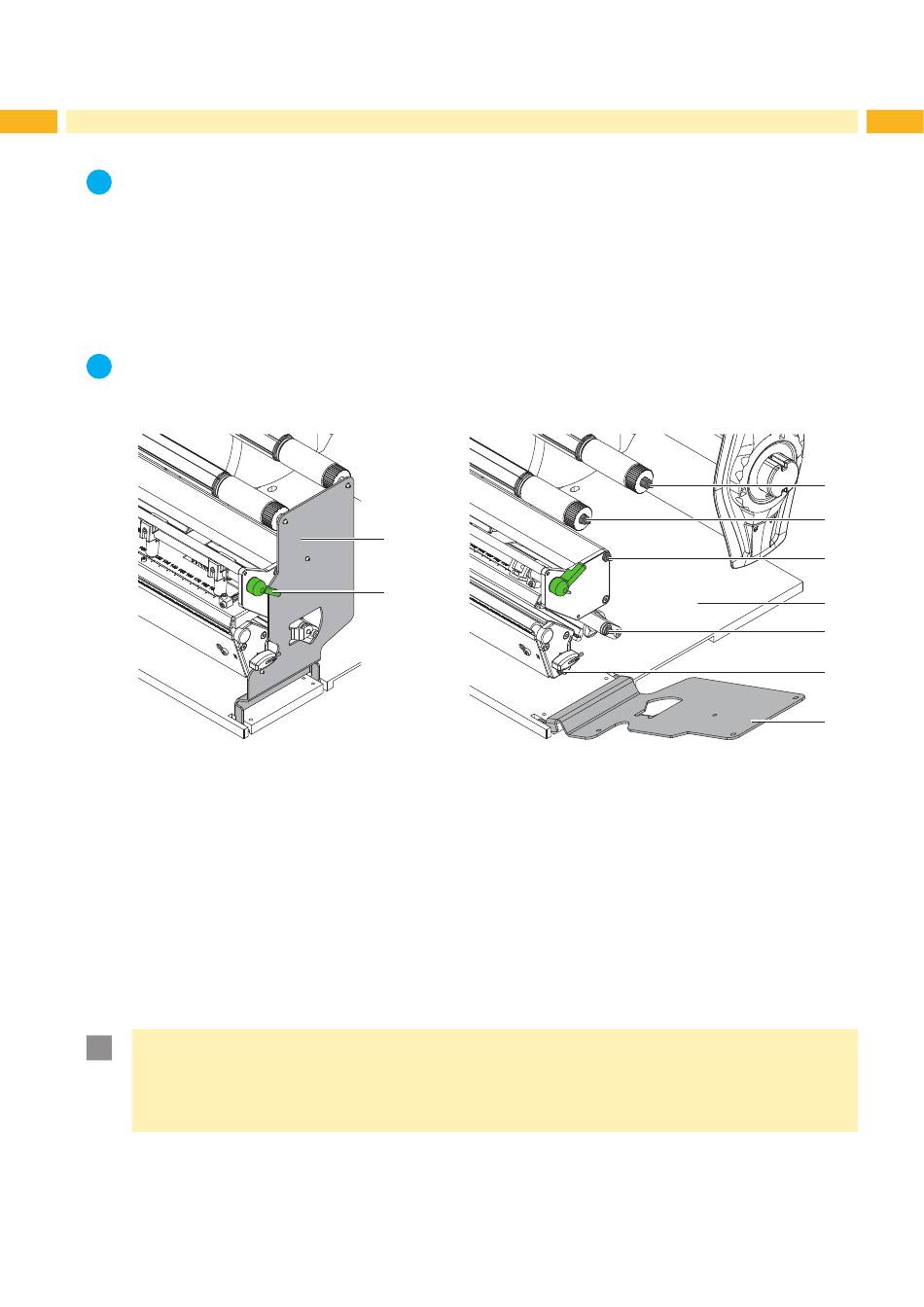

Figure 6
Rabattre l'équerre stabilisatrice
 Ouvrir le capot.
 Tourner le levier (2) dans le sens contraire des aiguilles d'une montre pour soulever la tête d'impression.
 Rabattre l'équerre stabilisatrice (1).
Les étiquettes et le ruban transfert peuvent être mis en place ou retirés.
Relever l'équerre stabilisatrice
 Tourner le levier (2) dans le sens contraire des aiguilles d'une montre.
 Relever l'équerre stabilisatrice (1). Veiller à ce que tous les guides d'emboîtements (3) s'engagent dans les trous
de l'équerre stabilisatrice.
 Tourner le levier (2) dans le sens des aiguilles d'une montre pour bloquer la tête d'impression.
!
Précaution !
Dégradation de la qualité d'impression.
Ne mettez en marche et ne procédez au réglage de l'imprimante que si l'équerre stabilisatrice est relevée !
L'impression n'est pas empêchée par le rabattement de l'équerre d'appui, mais la qualité d'impression
pourra être sensiblement dégradée.
Équerre stabilisatrice A8+
1
2
12
3
3
3
2
3
3
1
