HZ42-NG SYSTEM dATA
pression
d'alimentation
pression du collecteur (Bas) 1.6" Wc (0.40kpa)
pression du collecteur
(Haut)
orifice du Brûleur
apport minimal
apport maximal
HZ42-LP SYSTEM dATA
pression
d'alimentation
pression du collecteur
(Bas)
pression du collecteur
(Haut)
orifice du Brûleur
apport minimal
apport maximal
INSTALLATIONS À HAUTES
ALTITUdE
cet appareil est approuvée au canada pour altitudes
jusqu'à 4 500 pi (1370m) (can/cga-2.17-M91).
INSTALLATION dE LA CON-
dUITE dE GAZ
certaines municipalités ayant des normes spécifiques,
consultez toujours les autorités locales en plus du code
can/cga B149 du code des appareils et équipments à
gaz au canada, et selon le <<national Fuel gas code
ansi Z223.1>> auz États-unis.
le branchement à la conduite de gaz peut être fait de
tuyau rigide, de tuyau de cuivre ou de raccords flexible.
(dans un système à conduits rigides, s'assurer de
pouvoir retirer le clapet pour en effectuer l'entretien.)
n'utilisez que de raccords flexible ou en cuivre
approuvés. installez toujours un raccord-union pour
que la conduite de gaz soit facilement démontable
pour permettre l'entretien du brûleur et du ventilateur.
Habituellement, l'utilisation d'écrous coniques pour les
conduits de cuivre et les raccords flexibles satisfait à
cette exigence.
Remarque: Un arrêt / clapet dante doivent être
fournies dans ou près de l'unité (ou selon les codes
locaux) pour la facilité d'entretien de cet appareil.
Important: Toujours vérifier s'il y a des fuites de gaz
avec une solution d'eau et de savon. Ne pas tester
avec une flamme nue.
HZ42E Regency Horizon™ Gas Fireplace

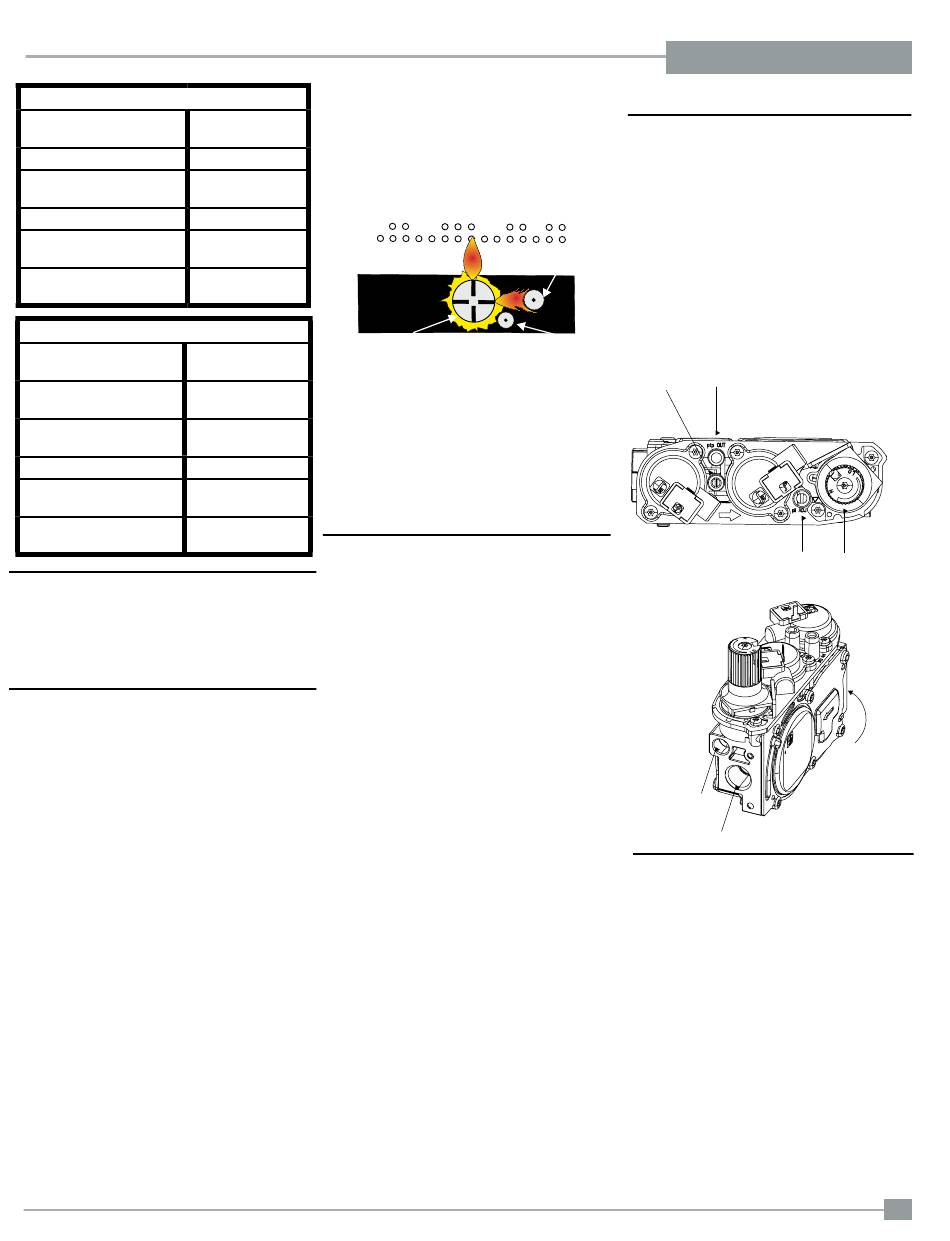

AJUSTEMENT dU PILOTE
5" Wc (1.25 kpa)
Vérifier les flammes du pilote périodiquement.
corrigez le patron de la flamme afin d'obtenir 2
flammes bleues vives: 1 autour du sonde de flamme
et 1 à l'arrière du brûleur (elle n'a pas à toucher au
3.5" Wc (0.87
brûleur).
kpa)
#40 dMs
Burner
17,500 Btu/h
(5.13 kW)
26,000 Btu/h
(7.62 kW)
12" Wc (2.98 kpa)
REMARQUE: Si le patron de la flamme n'est pas
6.4" Wc (1.59kpa)
10" Wc (2.49 kpa)
un patron de flamme inadéquat présentera une petite
#53 dMs
flamme, probablement jaune, laquelle n'entrera pas
correctement en contact avec l'arrière du brûleur ou
19,500 Btu/h
avec la thermopile.
(5.71 kW)
24,500 Btu/h
(7.18 kW)
VÉRIfIER LA PRESSION
isoler l'appareil en fermant la soupape d'arrêt
4
manuel avant de vérifier la pression du système
d'alimentation à ½ psi (3,45 kpa) ou moins. à plus
de ½ psi, désaccoupler la conduite de la soupape.
la pression d'admission est réglée par un régulateur
intégré au dispositif de réglage du gaz. la vérifier
en même temps que la pression.
REMARQUE: Pour obtenir une lecture précise
1) Mettre l'interrupteur à la position «oFF».
2) Tourner le robinet manométrique « in » et/ou le
robinet manométrique « ouT » vers la gauche
à l'aide d'un tournevis à lame plate de 1/8 po.
3) Fixer un manomètre au moyen d'un tuyau souple
de 5/16 po de diamètre intérieur.
4) allumer la veilleuse en mettant l'interrupteur à
la position « on ».
5) Vérifier la pression pendant que l'appareil est
en marche et s'assurer que les paramètres
respectent les seuils spécifiés sur l'étiquette de
sécurité.
6) une fois la lecture obtenue, fermer la soupape,
débrancher le tuyau souple et resserrer le ou
les robinets à l'aide d'un tournevis à lame plate
de 1/8 po. Remarque: Bien visser, sans trop
serrer.
Flame Sensor
Pilot
Ignitor
adéquat, contactez votre détaillant
de Regency pour de plus amples
instructions.
dU GAZ
3
de la pression du gaz, vérifier la
pression d'admission et la pression
d'alimentation aux orifices de
1
2
refoulement de la soupape.
installation
dESCRIPTION dE LA
SOUPAPE SIT 886 NOVA
1) Réglage manuel « Hi/lo »
2) Réglage de la veilleuse
3) pression de sortie
4) pression d'arrivée
5) sortie du veilleuse
6) sortie principal du gaz
7) entrée principal du gaz
3
4
2
5
6
RÉGLAGE dU dÉBIT
d'AIR
The burner aeration is factory set but may need
adjusting due to either the local gas supply or
altitude. ouvrir l'obturateur pour obtenir une flamme
bleu. le fermer pour obtenir une flamme jaune.
L'ouverture minimum d'obturateur d'air
gaz naturel
ouvert
propane
3/8"
REMARQUE: La garantie ne couvre pas les
dommages occasionnés par
l'émission de carbone à la suite
d'un mauvais réglage du débit
d'air.
1
7
33
