Section 3 : Réglages
Réglages des dents du MR15
!
AVERTISSEMENT
Afin de prévenir des blessures graves ou la mort :
Apporter les réglages nécessaires à l'outil une fois qu'il a été
correctement attelé au tracteur et fixé avec des blocs de maintien
solides en position relevée. Ne jamais travailler autour ou sous un
équipement supporté par un système hydraulique. Le système
hydraulique peut relâcher l'équipement instantanément si les
commandes sont actionnées ou si les conduites hydrauliques
éclatent même lorsque l'alimentation hydraulique est coupée.
Ne jamais positionner les extrémités du corps sous les dents
pendant leur réglage. Les dents peuvent tomber et causer des
blessures aux pieds ou aux jambes.

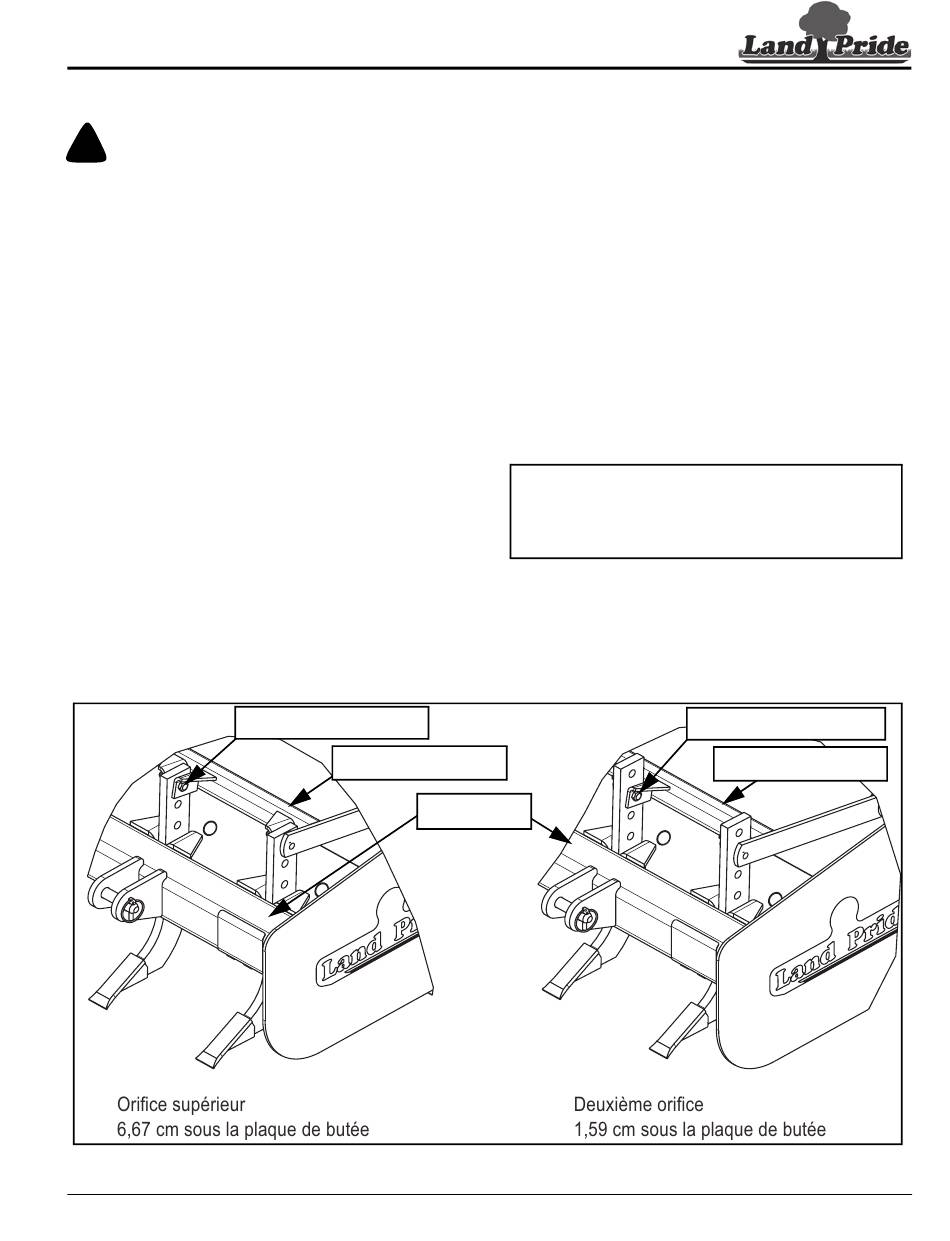

Consulter la Figure 3-3 :
Les réglages de dents sont basés sur la distance verticale
mesurée depuis le rebord inférieur des plaques latérales au bas
des pointes des dents. Régler la hauteur de chaque dent de la
façon suivante :
1.
Régler la hauteur des dents en déboulonnant chaque dent
du tube de levage des dents.
2.
Soulever ou abaisser la dent à la hauteur voulue.
Les dents fixées dans le trou supérieur sont à 6,67 cm
(2 5/8 po) sous la plaque d'extrémité.
Les dents fixées dans le second trou du haut sont à
1,59 cm (5/8 po) sous la plaque d'extrémité.
3.
Réinstaller le boulon de fixation des dents GR5
de 1/2 po – 13 x 2 1/4 po et l'écrou hexagonal à frein
élastique. Visser l'écrou à frein élastique sans le serrer.
Boulon de fixation des dents
22 novembre 2017
Table des matières
Réglage du niveau et du calage
Consulter la Figure 3-3 :
Les réglages de la mise à niveau et du calage sont identiques
sur les deux modèles de lame niveleuse.
1.
2.
3.
4.
5.
Tube de levage des dents
Tube de dents
Réglage des dents du MR15
Figure 3-3
Lame niveleuse escamotable MR1572 et HR2572 305-083M-FRC
Les dents relevées à la position maximale, placer le tracteur
et la lame niveleuse sur une surface plane et de niveau, puis
abaisser la lame sur la surface.
Régler le sélecteur de vitesses du tracteur en position de
stationnement, engager les freins de stationnement, couper
le moteur et retirer la clé de contact.
Placer un niveau sur la barre porte-dents avant la plus
longue.
Régler manuellement vers le haut ou vers le bas un ou les
deux bras à trois points inférieurs du tracteur pour niveler la
lame de gauche à droite. Certains tracteurs sont munis d'un
seul bras réglable.
Faire pivoter le niveau sur 90 degrés, puis régler le bras
central supérieur du tracteur jusqu'à ce que l'unité soit de
niveau de l'avant vers l'arrière.
REMARQUE : Après des recherches et des essais
poussés, Land Pride a conçu l'angle de coupe optimal pour
la lame niveleuse. Au besoin, raccourcir le bras central
supérieur d'un demi-tour à la fois pour augmenter le calage
de la lame.
Boulon de fixation des dents
Tube de levage des dents
23746
13
