Section 3 : Réglages
Section 3 : Réglages
Réglages des dents
!
DANGER
Afin d'éviter des blessures graves ou la mort :
Apporter les réglages nécessaires à la lame niveleuse une fois qu'elle
a été correctement attelée au tracteur et fixée avec des supports fermes
en position relevée. Ne jamais travailler autour ou sous un équipement
supporté hydrauliquement. Le système hydraulique peut relâcher
l'équipement instantanément si les commandes sont actionnées ou si
les conduites hydrauliques éclatent même lorsque l'alimentation
hydraulique est coupée.
!
ATTENTION
Afin d'éviter des blessures graves :
Toujours garder ses pieds et ses jambes éloignés du dessous des dents
pendant leur réglage. Les dents peuvent tomber et causer des
blessures aux pieds et/ou aux jambes.

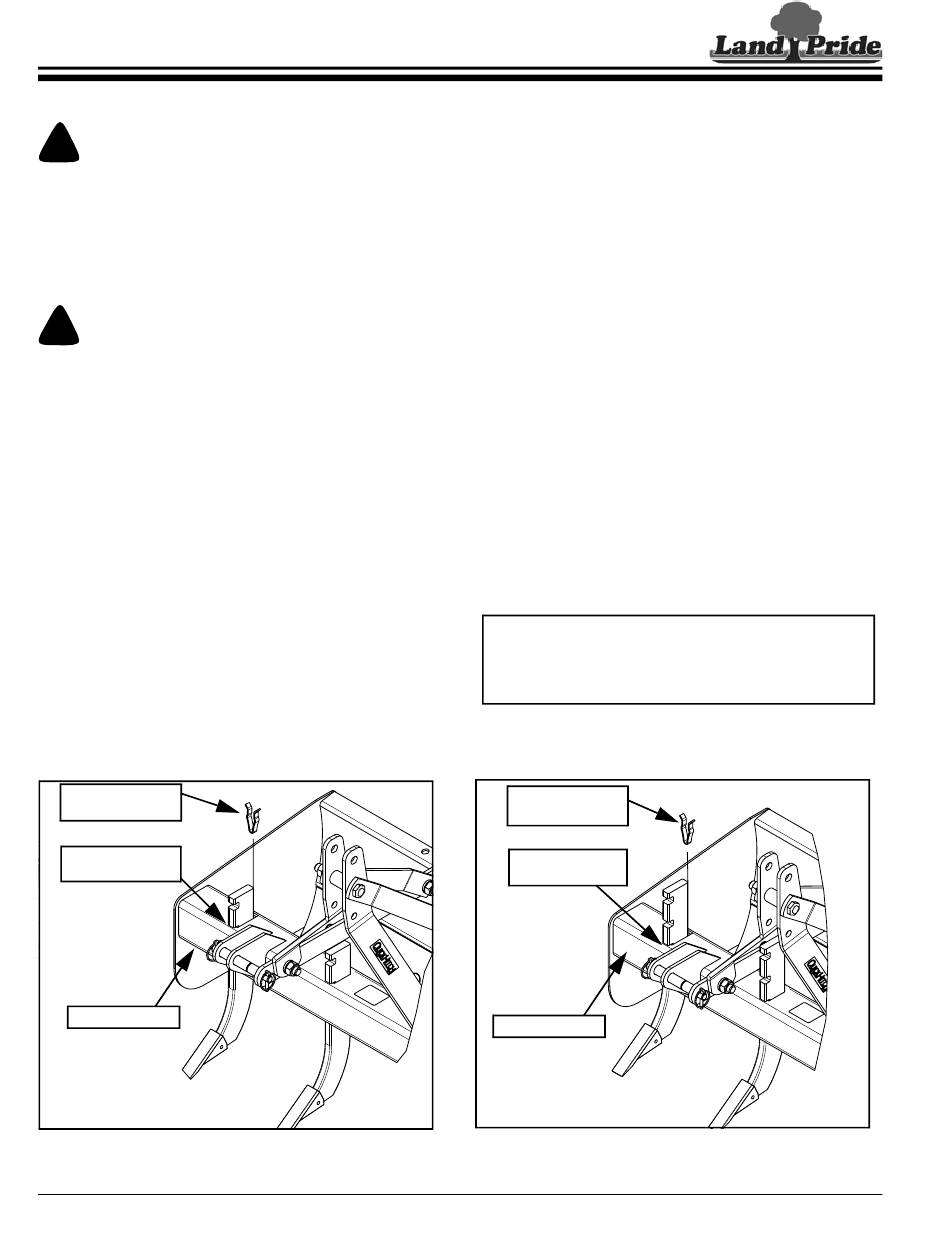

Consulter la Figure 3-1 et la Figure 3-2 :
Les réglages de dents sont basés sur la distance verticale
mesurée depuis le rebord inférieur des plaques latérales au bas
des pointes des dents. Régler la hauteur de chaque dent de la
façon suivante :
1.
Serrer le dispositif de retenue à ressort avec une pince,
puis extraire le dispositif de retenue de la fente du tube
porte-dents. S'assurer de maintenir la rainure de dent dans
la fente supérieure pour éviter que la dent ne tombe lors du
retrait du dispositif de retenue à ressort.
2.
Soulever ou abaisser manuellement la dent à la hauteur
voulue tout en permettant à la rainure d'engager la fente
supérieure. Fixer la rainure de dent dans la fente supérieure
à cette hauteur.
Coupelle d'appui
du ressort
Deuxième rainure
de la dent
Tube de dents
Deuxième encoche
6,03 cm en dessous
Réglages des dents
Figure 3-1
10
Lame niveleuse à barre fixe BB0548 et BB0554 303-187M-FRC
Table des matières
•
Consulter la Figure 3-1 : Les dents positionnées à la
2
e
rainure (rainure intermédiaire) sont à 6,03 cm (2 3/8 po)
sous la plaque latérale.
•
Consulter la Figure 3-2 : Les dents positionnées à la
3
e
rainure (rainure inférieure) sont en dehors du sol.
3.
Fixer la dent avec l'attache de retenue à ressort en insérant
l'attache dans la fente supérieure, derrière la dent, jusqu'à
ce qu'elle s'enclenche en place.
Réglage de la mise à niveau et du calage
Les réglages de la mise à niveau et du calage sont identiques
sur tous les modèles de lames niveleuses.
1.
Respecter les mesures de sécurité de la rubrique
« Réglages des dents » sur cette page. Relever entière-
ment les dents.
2.
Placer le tracteur et la lame sur une surface plane et de
niveau. Abaisser la lame au sol sur une surface de niveau,
mettre le tracteur en position de stationnement, engager le
frein de stationnement, couper le moteur du tracteur et
retirer la clé de contact.
3.
Placer un niveau sur la barre porte-dents avant la plus
longue.
4.
Régler manuellement vers le haut ou vers le bas un ou les
deux bras à trois points inférieurs du tracteur pour mettre la
lame à niveau de gauche à droite.
5.
Faire pivoter le niveau sur 90°, puis régler le bras central
supérieur du tracteur jusqu'à ce que l'unité soit de niveau
de l'avant vers l'arrière.
REMARQUE : Après des recherches et des essais
poussés, Land Pride a conçu l'angle de coupe optimal pour
la lame niveleuse. Au besoin, raccourcir le bras central
supérieur d'un demi-tour à la fois pour augmenter le calage
de la lame.
Coupelle d'appui
du ressort
Troisième rainure
de la dent
Tube de dents
23740
Troisième encoche,
position hors du sol
Réglages des dents
Figure 3-2
23740
29 mars 2017
